低噪声高频振动筛设计(含CAD零件图装配图)

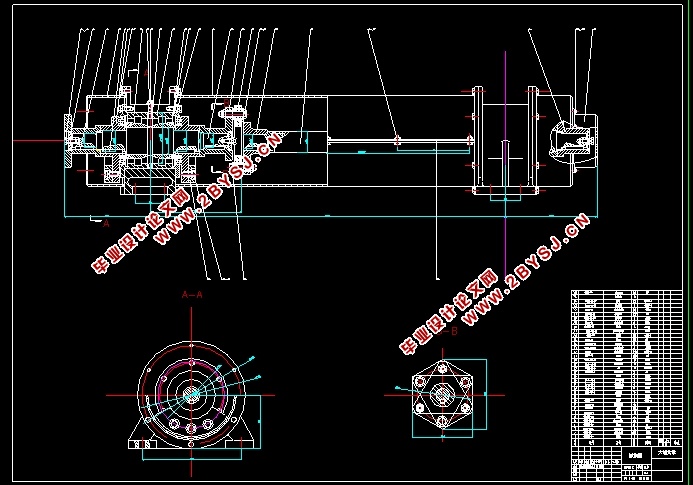

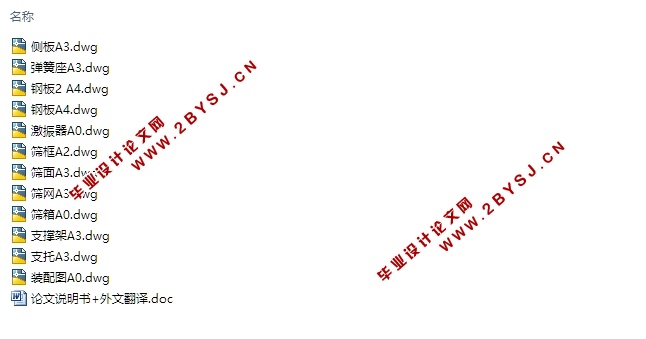

低噪声高频振动筛设计(含CAD零件图装配图)(论文说明书14000字,外文翻译,CAD图12张)
摘   要
现在中国在各种选煤厂运用的所有机器设备里,振动筛是出现麻烦次数比较多、维护工作量较大的机器之一。很多问题着重体现为筛箱出现断梁、开裂现象,采用稀油进行润滑的箱式振动器漏油、齿轮打齿、轴承温升过高、异常声响大等,还伴随传动带跳带断裂等问题。这类故障直接导致振动筛的工作寿命,极大影响了生产运作。而本次设计的振动筛为GPS1025型高频振动筛，该系列振动筛主要用于煤炭行业中物料分级、脱水、脱泥、脱介等作业。其工作可靠，筛分效率高，但设备自身较重。设计分析论述了设计方案，包括振动筛的分类与特点和设计方案的确定；对煤泥进行运动学上的研究，对振动筛的动力学参数进行考虑和计算，合理设计振动筛的构造大小；电动机的应用与检查；进行了主要构件的设计与计算。绘制了GPS1025高频振动筛的总装配图及主要零件图；然后对于机器维护、应用、润滑、密封还有噪声方面的降低等情况，进行了大概的介绍，最后对于振动筛环保性能还有实际应用的经济效益进行讲述。

关键词：振动筛；激振器；高频振动筛；低噪声

ABSTRACT
Now, in all the machinery and equipment that China USES in various coal preparation plants, vibrating screen is one of the machines that have more trouble and maintain a larger workload. Appear many problems mainly embodied in screen box beam, cracking phenomenon, the thin oil lubrication for box type vibrator oil leakage, gear cutting, large bearing high temperature, abnormal sound, etc., also with jump problems such as fracture belt. This kind of fault leads directly to the working life of the vibrating screen, which greatly affects the production operation. The vibrating screen of this design is the GPS1025 high frequency vibrating screen, which is mainly used in the coal industry for material classification, dehydration, desilting, desiccation and so on. The work is reliable, the screening efficiency is high, but the equipment itself is heavier. The design analysis discusses the design scheme, including the classification and characteristics of the vibrating screen and the determination of the design scheme; The kinematics of coal slime is studied, the dynamic parameters of vibrating screen are considered and calculated, and the structure size of the vibrating screen is reasonably designed. Application and inspection of motor; The design and calculation of main components are carried out. The general assembly drawing and main parts drawing of the GPS1025 high frequency vibrating screen are drawn. Then, the paper introduces the maintenance, application, lubrication and sealing of the machine, and finally explains the environmental performance of the vibrating screen and the economic benefits of practical application.

Key words: shaker; Vibrator; high frequency vibrating screen

圆振动筛的工作原理
机器设备筛子的表面开机启动后的工作通道是圆形，那么该振动筛就称为圆振动筛。圆振动筛主要由筛箱、激振器、筛网、振动器、减振弹簧等组成。这个筛分机器设备采用自同步工作原理以便于之后使用其它机械队物料颗粒等做一系列的加工处理。
该振动筛和另外一种振动筛也就是直线型的相比其优势体现在：
（1）筛子表面的运动轨迹是圆形，煤泥在筛子的表面上工作轨迹比较不错，所以有较高的工作效率；
（2）筛子的表面能够在同一平面上安装，所以减少了设备的高度；
（3）因为设备箱体晃动的加速度比较大，且常安装成水平，因此经常拿来用于物料的水泥介质等脱离，也可用于煤泥的分级。

该机器设备工作时候的原理如上图所示。在各刹时位置中，两个偏心块离心力顺着K方向的分力一直会出现叠加，而离心力于K方向相互垂直方向，分离一直会互相抵消。
由上图看出，第一个和第三个的离心力因为叠加，使得激振力最大，第二个和第四个离心力则相互消除，所以激振力就没有。
因为设备与筛子的表面为四十五度，因此筛子的表面振动角也是45度。煤泥被抛起后，在与筛面碰到相撞时小于筛孔的煤泥颗粒及水分筛透，从而可以完成水泥介质的脱离分散与分级等各种工作。
本次设计的振动筛设备就与大部分圆振动筛结构很接近。振动器的润滑剂用的吸油，使的是轴承之间的距离间隙很大。设备晃动上的振动器为往返迂回运动，之后再由电动机被很多带轮带动，然后又经过V带传送回去。



目    录
摘   要    I
ABSTRACT    II
1  绪论    1
1.1前言    1
1.2背景    1
1.3振动筛的分类    3
1.4筛分机械发展方向    4
2振动筛筛面物料运动理论    6

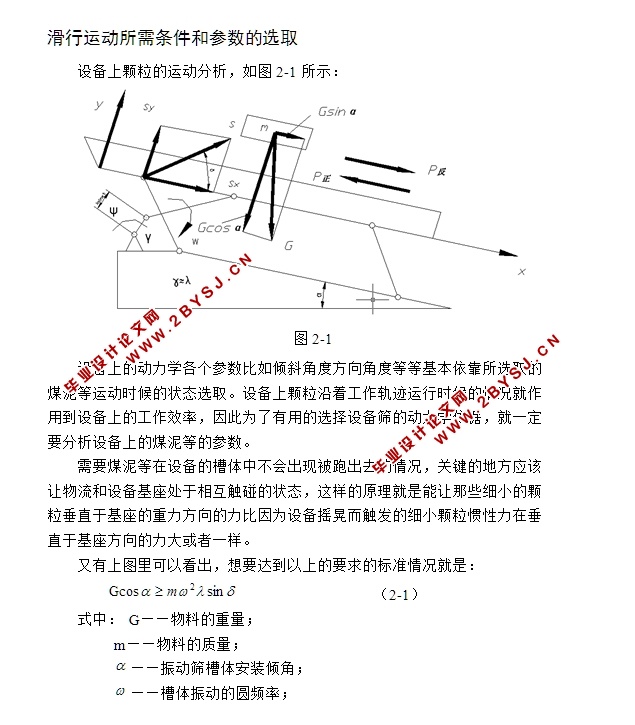

2.1滑行运动所需条件和参数的选取    6
3.工作原理和结构组成    12
3.1圆振动筛的工作原理    12
3.2振动筛基本结构    13
4.振动筛动力学基本理论    15
5.振动筛参数计算    20
5.1运动学参数的确定    20
5.2振动筛工艺参数的确定    21
5.3动力学参数    23
5.4电动机的选择    23
6.主要零件的设计与计算    27
6.1轴承的选择与计算    27
6.2激振器的设计    28
7振动筛的安装维护及润滑    30
7.1振动筛的安装及调试    31
7.2维护与检修    33
7.3振动筛的轴承润滑的改进    33
8振动筛的降噪处理    35
8.1振动筛降噪措施    35
结 束 语    37
参 考 文 献    38
致谢    40
附录1：外文翻译    41
附录2：外文原文    50
