一类模具标准件惯性摩擦焊机床设计(含CAD零件装配图)

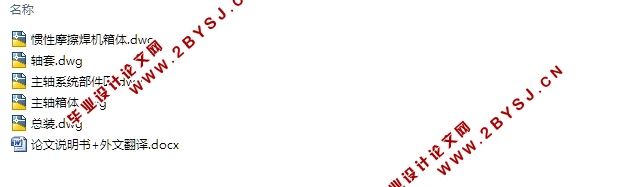

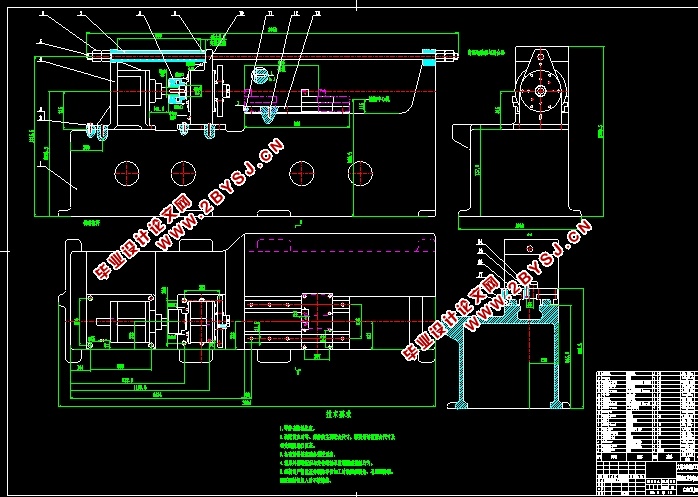

一类模具标准件惯性摩擦焊机床设计(含CAD零件装配图)(论文说明书8600字,外文翻译,CAD图纸5张)
摘要
摩擦焊是固相连的一种加工措施，利用两个工件接触产生摩擦热，在一定压力的作用下两个工件发生塑性形变使其连接在一起。跟传统熔焊相比，摩擦焊的明显优点是高效、环保，并且在航空航天、机械制造等传统工业以及光电一体化、计算机等高新技术产业具有广泛的应用前景。
查阅一定资料后对焊机的工艺参数进行初步优化并且符合要求。由于目前没有通用的工艺计算标准，通过已有的实验数据为确定摩擦焊机参数提供依据。
之后，得出工艺参数后开始焊机的结构设计，结合学过的知识利用CAD软件完成组件的设计，运用Solidworks软件画出三维图。
然后本次设计对焊机的控制、液压系统进行设计。分析机床的工作特性从而对液压系统进行设计。通过焊机工作流程设计出控制流程图，提出要求。
通过以上所述完成此次对惯性摩擦焊机床的设计，由于所学知识的层面较浅，只进行了初步的优化，没有做到更深层次的研究，所以本焊机在可靠性，安全性，工作效率等方面离实际应用有很大的距离。

关键词：摩擦焊，控制流程图，液压系统，控制系统

ABSTRACT
Friction welding is a kind of solid material welding measure, which uses two workpieces to contact to produce friction heat. Under certain pressure, two workpieces undergo plastic deformation to connect them together. The obvious advantages compared with traditional fusion welding, friction welding is a highly efficient, environmental protection, and in the aerospace, machinery manufacturing and other traditional industries and photoelectric integration, computer and other high-tech industry with broad application prospects.
The process parameters of the welding machine are optimized and meet the requirements. Because there is no general technical calculation standard, the existing experimental data can be used to determine the parameters of friction welding machine.
After that, the structure design of the welding machine was obtained after the technological parameters were obtained, and the design of the component was completed with the knowledge of the knowledge of CAD software, and the 3d drawing was drawn using Solidworks software.
Then the design of the welding machine control, hydraulic system design. Analyze the working characteristics of machine tool to design hydraulic system. The control flow chart is designed by welding machine workflow, and the requirements are presented.
Through the above to complete the design of inertia friction welding machine, due to the level of knowledge in a shallow, only has carried on the preliminary optimization, failed to do deeper research, so this welder in reliability, safety, efficiency, etc have a great distance away from the actual application.

Key words: friction welding, control flow chart, hydraulic system, control system. 

1惯性摩擦焊接的主要工艺参数
惯性摩擦焊是将两个工件相接触发生相对摩擦产生热量，在一定压力的作用下两个工件发生塑性形变使其连接在一起。通过释放飞轮储存的旋转的能量，来提供加工工件时相互摩擦的能量。在焊接前，焊机的旋转端夹住一个工件，滑移端夹住一个工件，旋转端开始加速旋转直到所需转速时，旋转端不再加速。液压伺服驱动，使滑动端不断靠近旋转端。工件发生接触并且产生相对摩擦，飞轮断电。旋转端的转速下降是由于摩擦造成的，当速度达到需求时机床对工件顶锻，让压力恒定一段时间，移动端归位，两个工件就焊接到一块了，由此结束整个焊接过程。
惯性摩擦焊的工艺参数有飞轮转动惯量、主轴转速、顶锻力。
辅助工艺参数有长度缩短量、摩擦时间、扭矩。


目录
第1章 绪论    1
1.1选题的目的和意义    1
1.2国内外研究现状和发展动态    1
1.3本文主要内容    2
第2章 工件的工艺分析与设计    3
2.1惯性摩擦焊工艺参数分析    3
2.2工艺参数的计算与优化    4
第3章 整机构型及主轴系统设计    7
3.1 整机构型    7
3.2主轴系统的工作要求    7
3.3主轴系统构造特征    8
3.4主轴系统设计    8
3.5主轴设计    13
第4章 液压及控制系统设计    14
4.1明确液压系统设计要求    14
4.2 分析系统工况    14
4.3确定执行元件的工作压力    14
4.4拟定液压原理图    16
4.5液压系统性能验算    17
4.6控制系统设计    17
第5章 全文总结与展望    19
5.1本文总结    19
5.2设计中遇到的问题    19
5.3本文展望    19
参考文献    20
附录1    22
附录2    25
