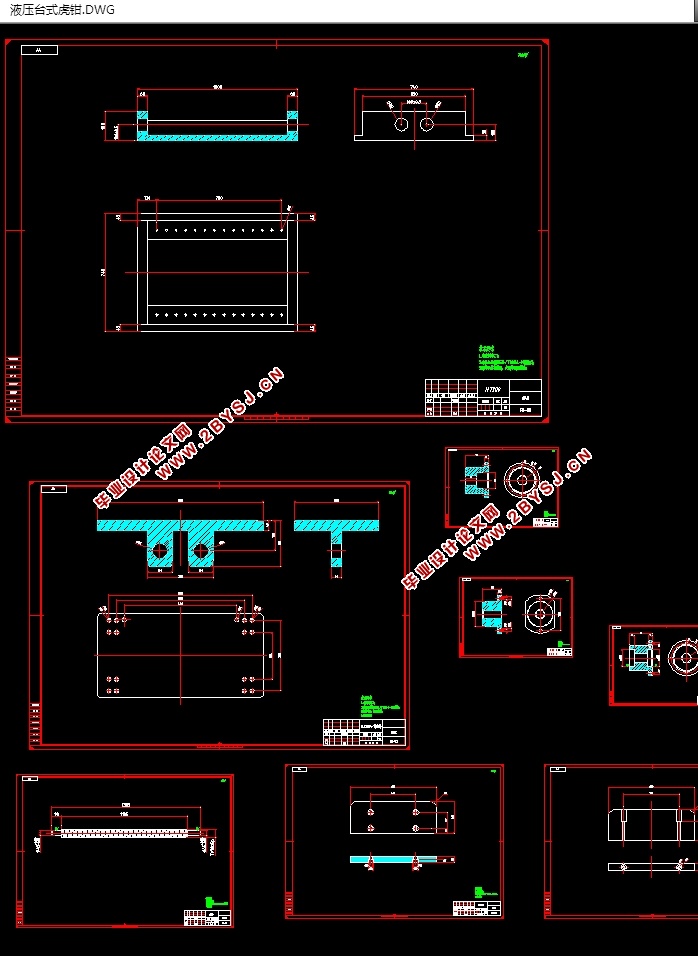

液压台式虎钳的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书8800字,CAD图纸9张,SolidWorks三维图)
The design of hydraulic bench vice
摘要:液压虎钳的运动是一种往复直线运动的方式,它对调速、运动平稳性、换向精度、换向频率都有较高的要求,因广泛采用液压传动。液压虎钳是一种用于精密加工机床的辅助加工设备,对液压系统有着较高的要求。液压技术作为一门新兴应用学科,虽然历史较短,发展的速度却非常惊人。液压设备能传递很大的力或力矩,单位功率重量轻,结构尺寸小,在同等功率下,其重量的尺寸仅为直流电机的10%~20%左右;反应速度快、准、稳;又能在大范围内方便地实现无级变速;易实现功率放大;易进行过载保护;能自动润滑,寿命长,制造成本较低。因此,世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。
液压传动设备一般由四大元件组成,即动力元件——液压泵;执行元件——液压缸和液压马达;控制元件——各种液压阀;辅助元件——油箱、蓄能器等。 液压阀的功用是控制液压传动系统的油流方向,压力和流量;实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。
关键词:液压虎钳,液压传动,机械,功能
2 液压虎钳的总体结构分析
2.1 液压虎钳的基本结构

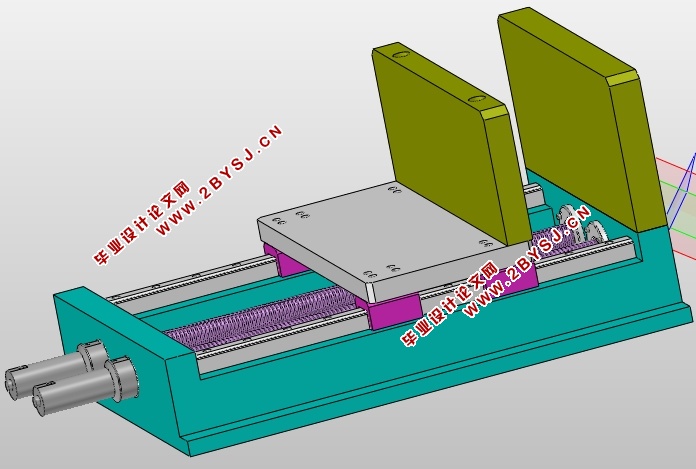

液压虎钳主要由油马达、直线滑轨副、滚珠丝杆螺母副,夹板等部分组成,目前各生产厂家的液压虎钳的结构都不尽相同,各有自己的特点。如有带行程调节装置的,也有无此装置的;有采用气缸的,也有采用液压缸的;缸体内有带缸套的也有无缸套的,其总体结构图如下:
整个液压虎钳安装在平面液压虎钳上面,其工作原理为:油马达进油后旋转,从而带动滚珠丝杆旋转,于是滚珠螺母开始在滚珠丝杆上面移动,从而带动上面的夹板之间的距离产生位移,从而达到夹紧工件的目的。
2.2 液压夹紧系统的组成和特点
液压夹紧系统主要由油马达,滚珠丝杆螺母副,直线滑轨副,以及夹板,夹具体等组成,其特点是通过油压来控制油马达动作,负载力矩大,运动平稳,安全可靠。
2.3 液压虎钳的设计要求
2.3.1 设计液压夹具时需要考虑的问题
在进行液压夹具装置之前,需要我们了解夹具设计的基本要求。首先,夹具设计的原则是经济和适用,它可以概括为:好用,经济,好修等特点,其中好用是主要特点。其具体要求如下:
(1)夹具的构造应与其用途和生产规模相适应。正确处理好质量、效率、方便性与经济性之间的关系。
(2)保证工件的加工精度。
(3)保证使用方便,方便拆卸。
(4)注意结构工艺性,并对加工,装配等方面进行综合考虑。
