带式输送机自动张紧装置设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

带式输送机自动张紧装置设计(含CAD零件图装配图)(论文说明书9600字,CAD图纸6张)
摘  要
这次设计的主题是带式输送机自动张紧装置。本文其应用的范围和特点进行了分析。拉紧装置是带式输送机里面一个十分重要的部件,张紧装置能很好的确输送机的运行和安全。皮带输送物料的时候,张紧装置可以保证设备稳定,并且提高效率。张紧装置的综合指标是带式输送机整机性能的象征,所以张紧装置是矿用机械输送机最重要的部件之一。
本文首先对自动收紧装置的组成、工作原理和主要特点进行了介绍。通过了解带式输送机张紧装置的特性,本次设计也指出了目前市场设备所存在的缺陷并综合缺陷进行了改进与提高,优化了张紧装置的结构及原理。

关键词:优化; 带式输送机; 自动张紧装置

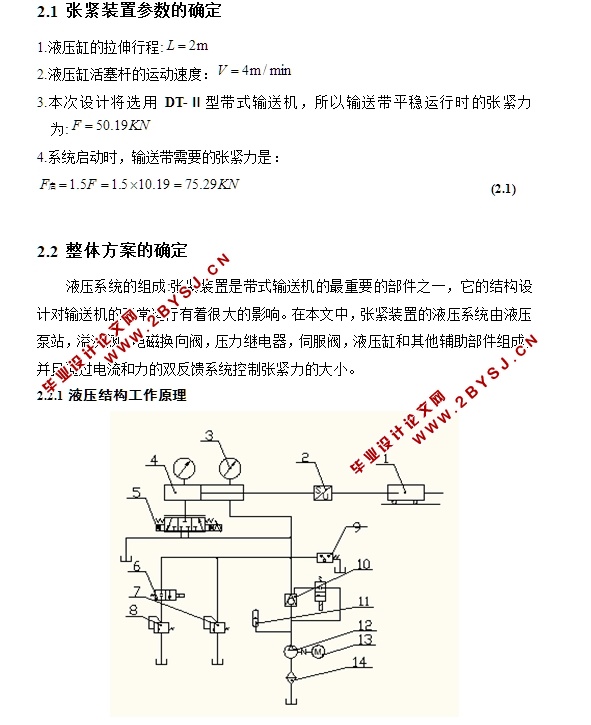

液压系统工作原理如下:
带式输送机在启动时皮带的张力大概是平稳运行时皮带张力的1.5倍,所以系统需要在两级情况下运行,现把溢流阀7的调定压力设定为溢流阀8调定压力的1.5倍。这个方案使用两个溢流阀和一个二位二通电磁换向阀来达到两级调整张力的结果。当系统启动时,电磁换向阀6不通电,油液只能通过溢流阀7进行溢流,在系统运行稳定后,电磁换向阀6通电,换向阀6的阀芯处于右位,换向阀处于通路状态,溢流阀8变为通路。由于溢流阀8的调定压力较低,所以油液通过8溢流。通过这种方式,就可以实现压力的两级控制。
电动机13启动,驱动泵12给系统加压。当系统压力值达到压力继电器9的起动压力时,压力继电器9发出信号,带式输送机启动。当输送机运行平稳后,电磁换向阀6通电,溢流阀8变为通路,同时,系统切换到由伺服阀5控制的状态。伺服阀的工作原理是,先设定好压力指令信号,在与力传感器2传回的信号相比较,偏差值经过处理后产生电流通入伺服阀5,从而控制液压缸,这样伺服阀的压力控制回路就形成了。


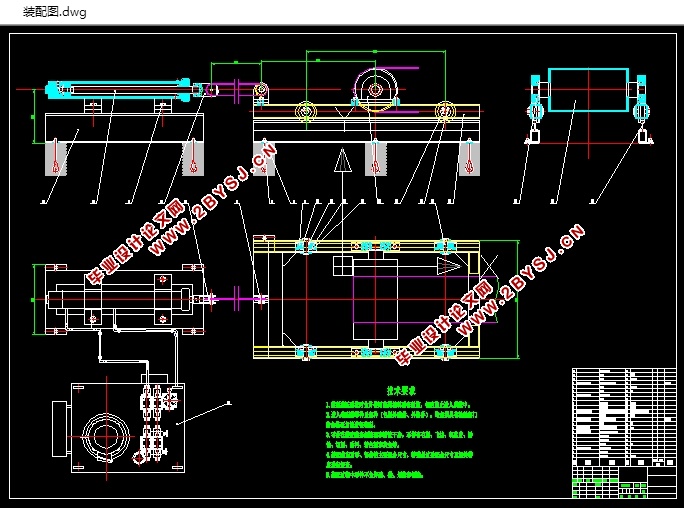

带式输送机自动张紧装置设计(含CAD零件图装配图)

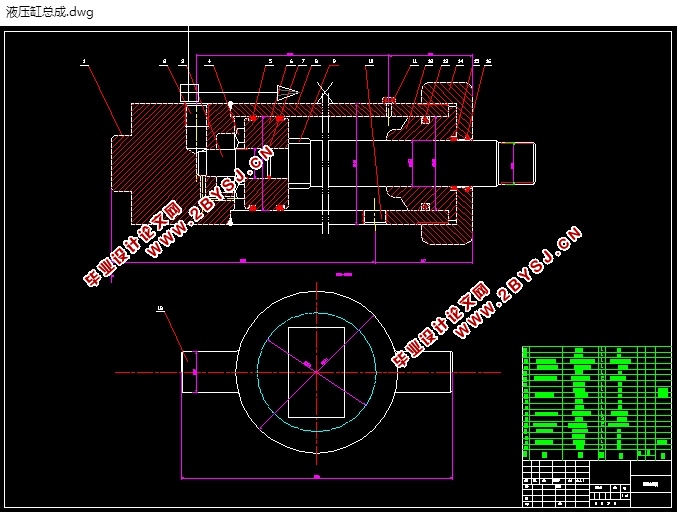

带式输送机自动张紧装置设计(含CAD零件图装配图)
带式输送机自动张紧装置设计(含CAD零件图装配图)
带式输送机自动张紧装置设计(含CAD零件图装配图)
带式输送机自动张紧装置设计(含CAD零件图装配图)


目  录
一、 绪论
1.1概述…………………………………………………………………………1
1.2本设计内容的研究意义…………………………………………………1
1.3输送机张紧装置的分类及特点…………………………………………2
1.4总体结构的设计流程……………………………………………………1
1.4.1张紧装置的作用…………………………………………………… 5
1.4.2各组件的选择………………………………………………………1
二、 张紧装置的总体设计
2.1张紧装置参数的确定……………………………………………………1
2.2整体方案的确定…………………………………………………………1
2.2.1 液压结构工作原理……………………………………………… 5
2.2.2方案的最终确定与设计内容………………………………………1
三、 液压零件的设计选用
  3.1油缸的选择和工作参数的确定……………………………………………1
3.1.1缸体的设计 ………………………………………………………………1
3.1.2油缸的工作参数………………………………………………………… 5
3.1.3缸体的技术要求………………………………………………………… 5
3.1.4油口的设计与计算…………………………………………………………
3.2活塞杆的设计与计算………………………………………………………1
3.3液压油液的基本要求与选择……………………………………………1
3.4泵和电机的选择及计算……………………………………………………1
3.5蓄能器、油箱的选择……………………………………………………1
3.6液压零件的维护与保养……………………………………………………
四、 皮带滚筒的结构分析………………………………………………  35
五、 CAD装配图的绘制
4.1基本绘制要求…………………………………………………………………  35
4.2绘制内容与步骤…………………………………………………………  37
4.3技术要求……………………………………………………………………  39
4.4零、部件序号、标题栏和明细栏……………………………………  45
结论……………………………………………………………………………………  57
参考文献……………………………………………………………………………59
致谢……………………………………………………………………………………62
