轮式装载机的设计(含CAD零件装配图,SolidWorks三维图)

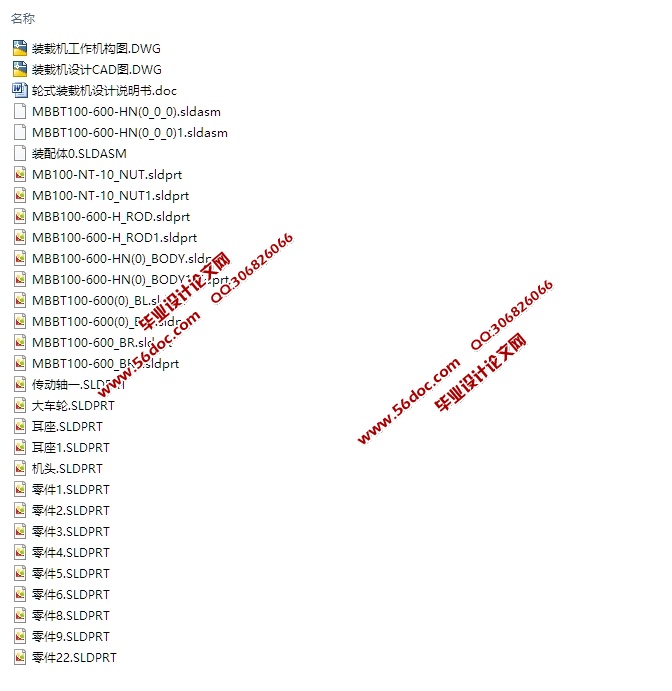

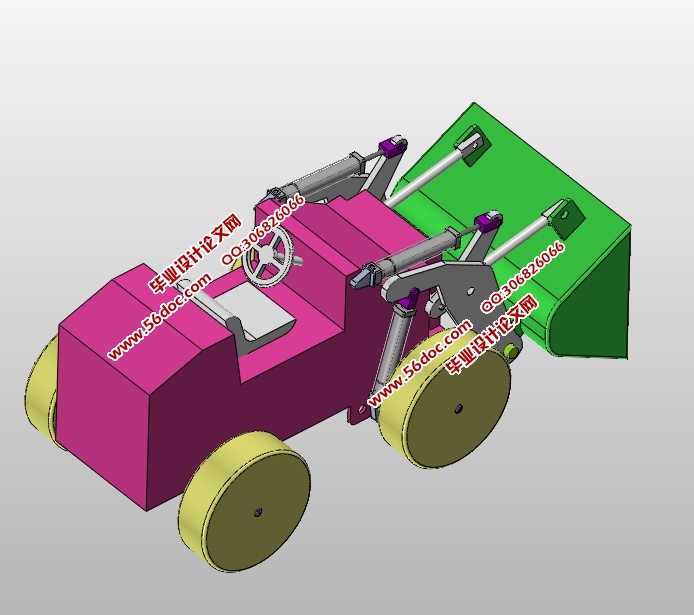

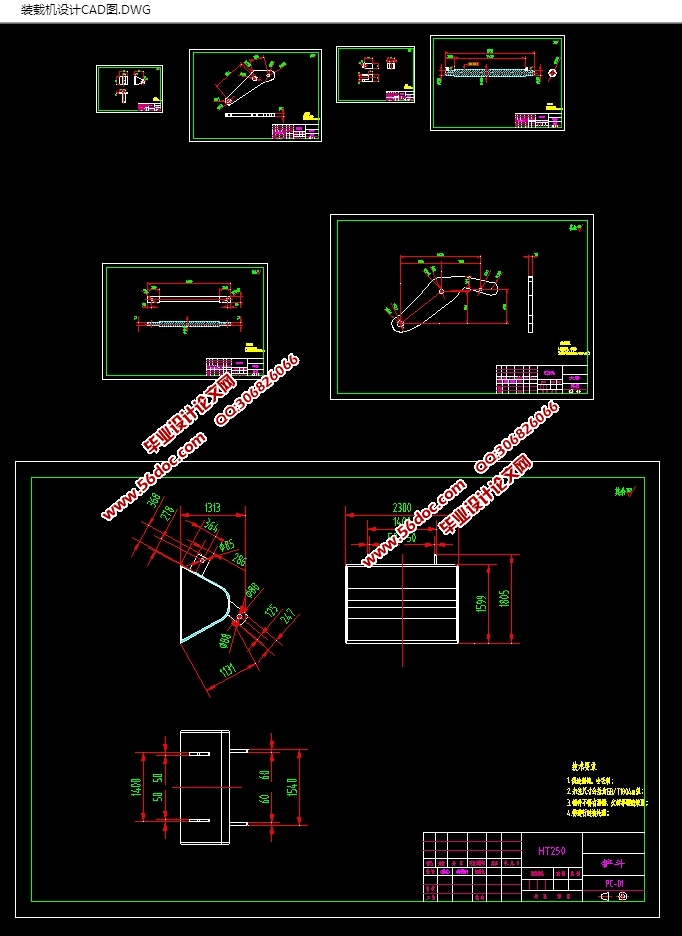

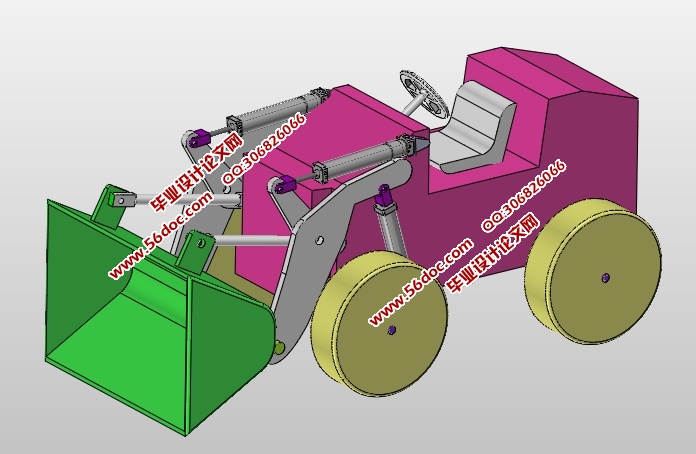

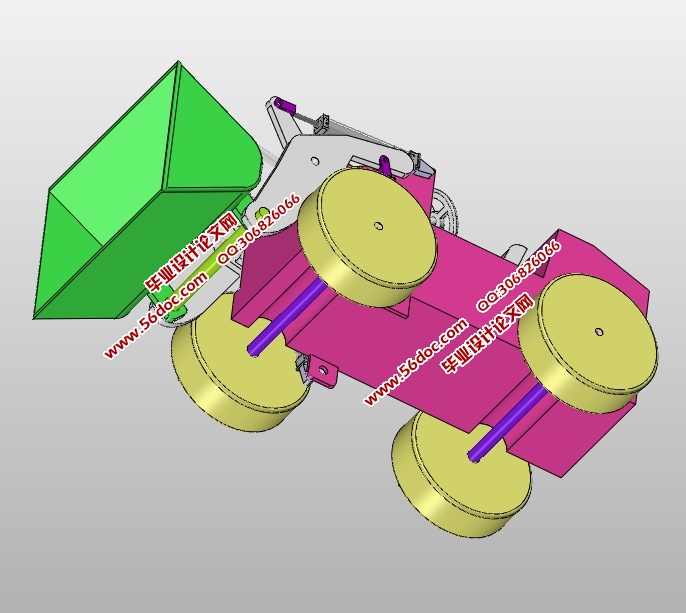

轮式装载机的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书13700字,CAD图纸9张,SolidWorks三维图)
本次的毕业设计课题的是轮式装载机的设计，着重介绍了轮式装载机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，该轮式装载机的优点是高效，经济，并且安全系数高，运行平稳。 本次轮式装载机的设计，大大地提高了装载机的工作效率和质量，并且对后续的轮式装载机的开发和研制都有着一定的影响，在某种程度上大大提升了该设备在国内外的竞争力，体现了机械工业重要性这一核心价值。

关键词：装载机；设备；结构组成；竞争力。

轮式装载机的方案分析
为了使轮式装载机的通用性更强，把轮式装载机采用液压缸装置，它的动力部分主要是来自液压缸，通过液压缸驱动大臂来实现铲斗的升降以及驱动短臂实现铲斗的旋转，通过这样的工作原理来工作。

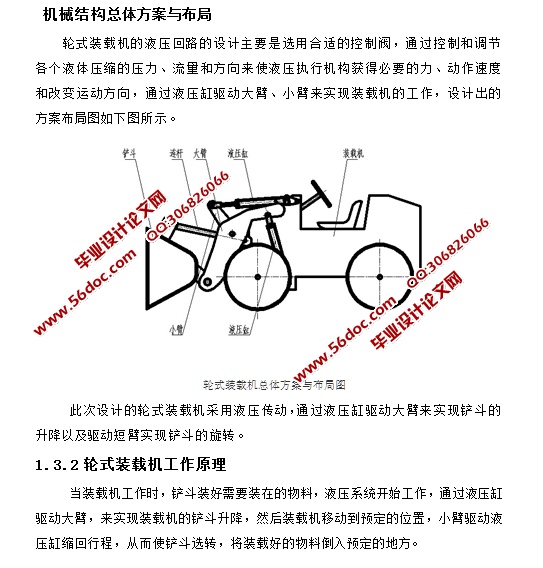

机械结构总体方案与布局
轮式装载机的液压回路的设计主要是选用合适的控制阀，通过控制和调节各个液体压缩的压力、流量和方向来使液压执行机构获得必要的力、动作速度和改变运动方向，通过液压缸驱动大臂、小臂来实现装载机的工作，设计出的方案布局图如下图所示。

此次设计的轮式装载机采用液压传动，通过液压缸驱动大臂来实现铲斗的升降以及驱动短臂实现铲斗的旋转。


目录
摘要    1
Abstract    2
第一章绪论    3
  1.1课题的来源与研究的目的与意义    3
  1.2轮式装载机的发展现状    5
  1.3轮式装载机的方案分析    7
     1.3.1 机械结构总体方案与布局    8
     1.3.2 轮式装载机工作原理    9
  1.4课题研究的内容    10
     1.4.1 Solidworks设计基础    10
     1.4.2 草图绘制    12
     1.4.3 基准特征，参考几何体的创建    13
     1.4.4 拉伸、旋转、扫描和放样特征建    14
     1.4.5 工程图的设计    15
     1.4.6 装配设计    17
第二章机械结构的设计    18
   2.1 轴承的设计    19
   2.2 液压缸的选型计算    20
   2.3 传动轴的设计计算    21
第三章液压系统设计    22
   3.1 执行元件分析    23
     3.1.1 执行元件类型和选择    23
     3.1.2 速度和载荷计算    23
     3.1.3 执行元件的载荷计算及变化规律    24
  3.2 调速方案的选择    24
第四章 轮式装载机各部分强度的校核    25
  4.1轴承强度的校核    25
  4.2传动轴强度的校核    26
结论    27
致谢    28
参考文献    29
