麦冬播种机的设计(农业机械)(含CAD零件装配图)

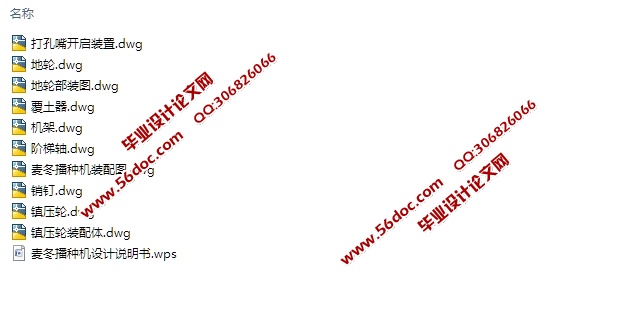

麦冬播种机的设计(农业机械)(含CAD零件装配图)(论文说明书12300字,CAD图10张)
本文运用大学所学的知识，提出了麦冬播种机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验，构建了麦冬播种机总的指导思想，从而得出了该麦冬播种机的优点是高效，经济，并且播种质量高，运行平稳的结论。

关键词： 麦冬播种机；质量；设计；经济；结论

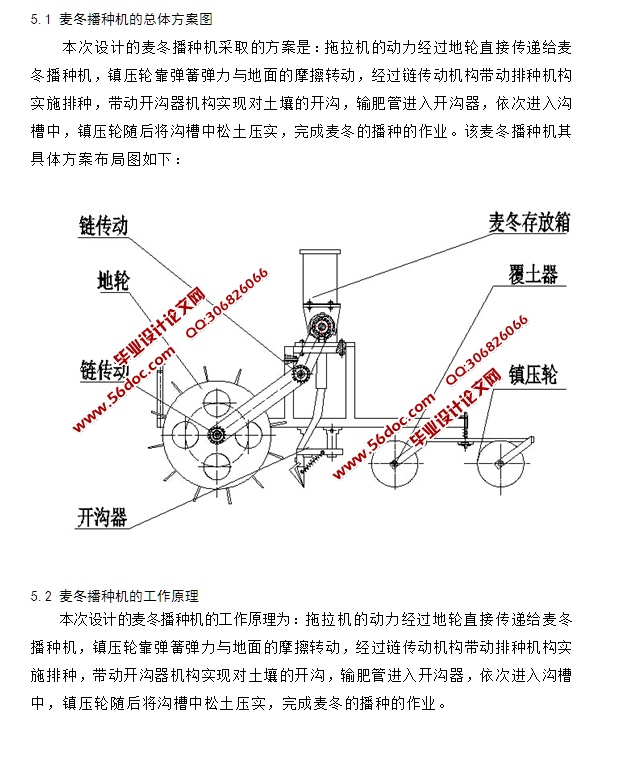

麦冬播种机的总体方案图
本次设计的麦冬播种机采取的方案是：拖拉机的动力经过地轮直接传递给麦冬播种机，镇压轮靠弹簧弹力与地面的摩擦转动，经过链传动机构带动排种机构实施排种，带动开沟器机构实现对土壤的开沟，输肥管进入开沟器，依次进入沟槽中，镇压轮随后将沟槽中松土压实，完成麦冬的播种的作业。该麦冬播种机其具体方案布局图如下：

麦冬播种机的工作原理
本次设计的麦冬播种机的工作原理为：拖拉机的动力经过地轮直接传递给麦冬播种机，镇压轮靠弹簧弹力与地面的摩擦转动，经过链传动机构带动排种机构实施排种，带动开沟器机构实现对土壤的开沟，输肥管进入开沟器，依次进入沟槽中，镇压轮随后将沟槽中松土压实，完成麦冬的播种的作业。

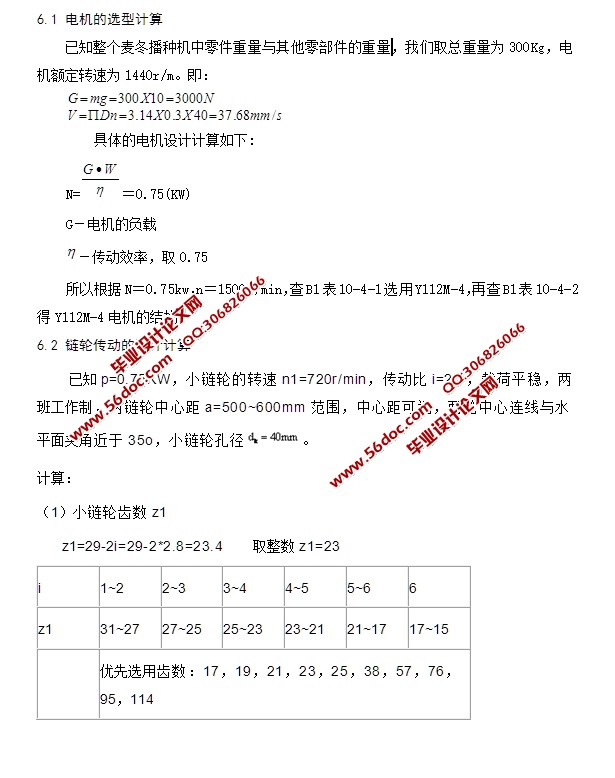

电机的选型计算
已知整个麦冬播种机中零件重量与其他零部件的重量，我们取总重量为300Kg，电机额定转速为1440r/m。


目 录
 绪论    1
  1. 课题的来源与研究的目的和意义    1
  2. 播种机的发展现状    3
  3. 播种机的类型    6
  4. 播种机的主要结构及其功能    8
  5. 麦冬播种机总体方案结构的设计    10
     5.1 麦冬播种机的总体方案图    12
     5.2 麦冬播种机的工作原理    14
  6. 机械结构的设计    14
     6.1 电机的选型计算    15
     6.2 链轮传动的设计计算     16
     6.3 弹簧的设计计算    17
  7. 开沟器及其起落机构    18
     7.1 开沟器的要求    21
     7.2 开沟器的结构类型    21
       7.2.1 芯铧式开沟器    22
   8. 镇压轮的结构类型    23
   9. 三维软件设计总结    24
   结论    25
   参考文献    26
   致谢    27
