沙基铺砖机结构的设计(含CAD零件装配图,SolidWorks三维图)
无需注册登录,支付后按照提示操作即可获取该资料.

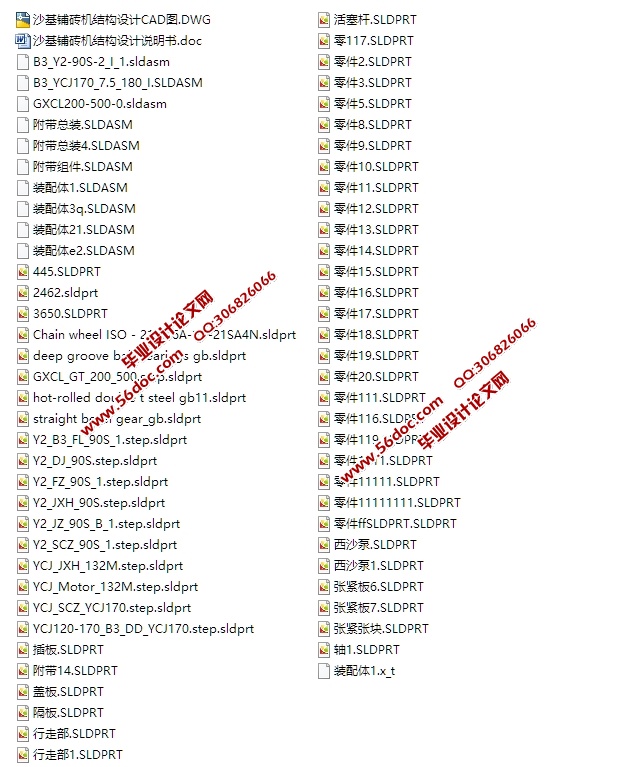

沙基铺砖机结构的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书11300字,CAD图纸9张,SolidWorks三维图)
摘要:本次的设计来源于沙基铺砖设备更新换代基础之上,通过设计出沙基铺砖机,从而来满足当今公路建设机械设备不足的缺陷。
本文运用大学所学的知识,提出了沙基铺砖机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验,构建了沙基铺砖机总的指导思想,从而得出了该沙基铺砖机的优点是高效,经济,并且安全系数高,对提高铺砖效率,减少人工投入,增强铺砖质量等等起到了很大的作用的结论。
关键词:沙基铺砖机;高效;人工投入;结论

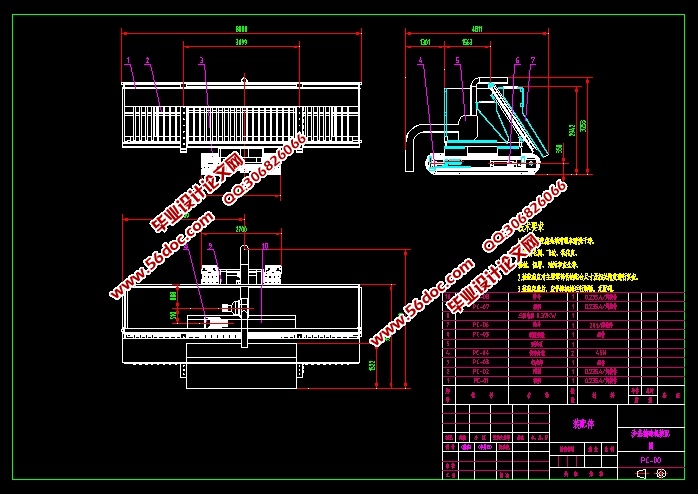

沙基铺砖机的总体方案图
本次设计的沙基铺砖机采取的方案是:工作人员将待铺地砖从存放区取出摆放到沙基铺砖机的机架上面,首先工作人员转按照一定的形状和顺序摆放在沙基铺砖机的铺砖滑槽中,当沙基铺砖机移动时,沙子和砖由于重力的作用,砖会自动沿着滑槽铺到底面上面,实现轻松铺砖,其具体方案布局图如下:
沙基铺砖机的工作原理
沙基铺砖机作为工程机械的一种,在铺砖方面有着极为强大的功能。它的工作原理为:工作人员将待铺地砖从存放区取出摆放到沙基铺砖机的机架上面,首先工作人员转按照一定的形状和顺序摆放在沙基铺砖机的铺砖滑槽中,当沙基铺砖机移动时,沙子和砖由于重力的作用,砖会自动沿着滑槽铺到底面上面,实现轻松铺砖。
吸沙泵电机的选型计算
已知整个沙基铺砖结构系统中V带轮,V带以及沙子的重量,我们取总重量为100Kg,输送线移动速度为1~2r/min。
目 录
绪论 1
1. 课题的来源与研究的目的和意义 2
1.1本课题研究的内容 3
1.2 Solidworks设计基础 6
1.2.1 草图绘制 7
1.2.2 基准特征,参考几何体的创建 10
1.2.3 拉伸、旋转、扫描和放样特征建 12
1.2.4 工程图的设计 12
1.2.5 装配设计 12
2. 沙基铺砖机结构的设计 12
2.1 沙基铺砖机总体方案图 12
2.2 沙基铺砖机的工作原理 13
2.3 机械传动部分的设计计算 14
2.3.1 吸沙泵电机的选型计算 15
2.3.2 V带传动的选型计算 17
2.3.3 伞齿轮传动的选型计算 17
2.4 行走部的设计 11
2.4.1 履带的设计与选型 11
3. 沙基铺砖机中主要零件的三维建模 18
3.1 机架的三维建模 19
3.2 漏斗的三维建模 20
3.3 行走部的三维建模 20

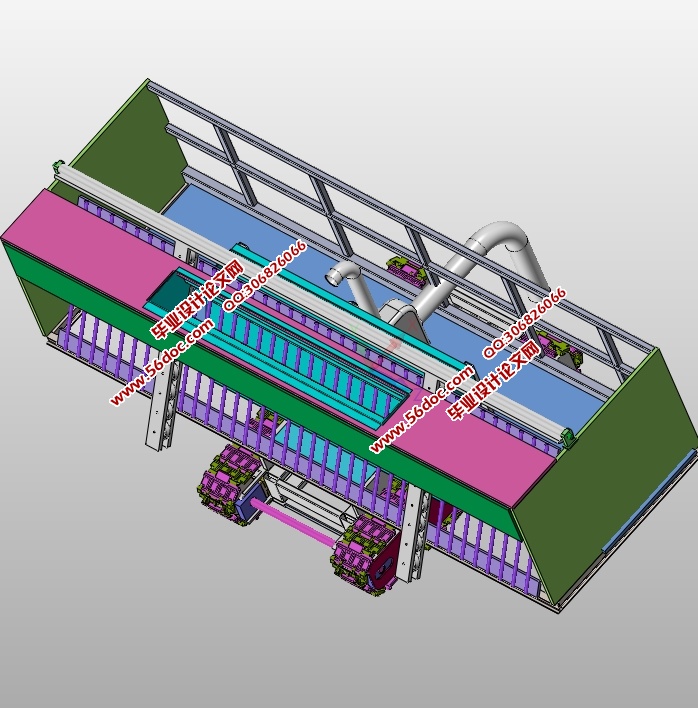

3.4 沙基铺砖机的三维建模 24
4. 三维软件设计总结 25
结 论 26
致 谢 27
参考文献 28
