摘要:伴随着全国城市化进程的高速发展,城市道路硬化的急剧增加,道路铺设缓慢是一项重大难题。就目前而言,建筑施工和道路铺设中的地面铺砖大多为手工铺设,少数的机械铺设也存在着许多缺陷,而且地面铺砖进度非常缓慢,因此研究一种高效率的结构稳定的自动铺砖机是非常有必要的。
根据任务书的要求,设计制定出了一套科学合理的方案,本次的设计包含了图像处理技术、机械结构设计、和系统控制部分,首先是利用重力原理进行铺砖,进而采用图像处理技术对道路的宽度进行采集,并控制调整铺设的宽度。这种设计具有结构简单稳定、操作简便、维护方便、和高效率等特点。通过creo 进行三维结构设计的建模仿真,并对主要零部件进行计算校核,对典型进行有限元分析,这样有利于提高系统的稳定性。
关键词:自动化,系统控制,设计校核
Improvement of automatic brick laying machine and design of mechanical part
Abstract: Along with the rapid development of the urbanization process in the country, the hardening of urban roads has increased dramatically and the slow laying of roads is a major problem. At present, most of the floor paving in building construction and road paving is hand-laying, and a few mechanical pavings also have many defects, and the progress of paving on the ground is very slow. Therefore, a high-efficiency structurally stable automatic shop is being studied. Brick machine is very necessary.
According to the requirements of the task book, a set of scientific and rational solutions was designed and developed. This design includes image processing technology, mechanical structure design, and system control. The first is to use the principle of gravity for paving, and then use image processing technology. Collect the width of the road and control the width of the paving. This design has the characteristics of simpleand stable structure, easy operation, easy maintenance, and high efficiency. The three
dimensional structural design and simulation through creo, and the main components for calculation and verification, typical finite element analysis, which will help improve the stability of the system.
Keywords: Automation;System control;The design and checking;

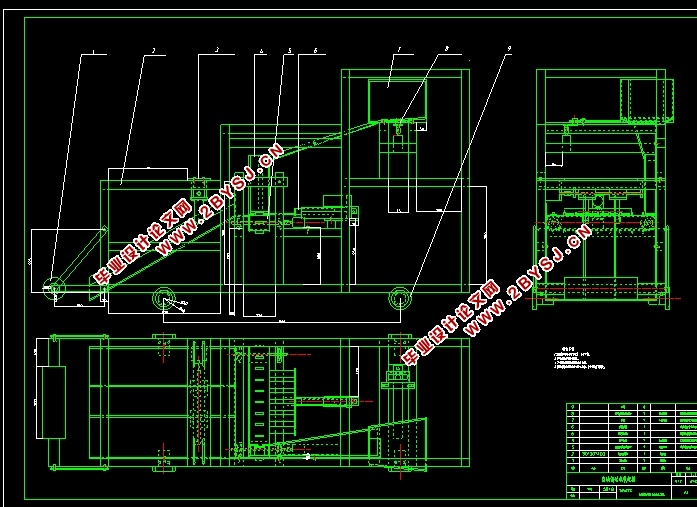

自动铺砖机方案工作原理
2.3.1 砖舱

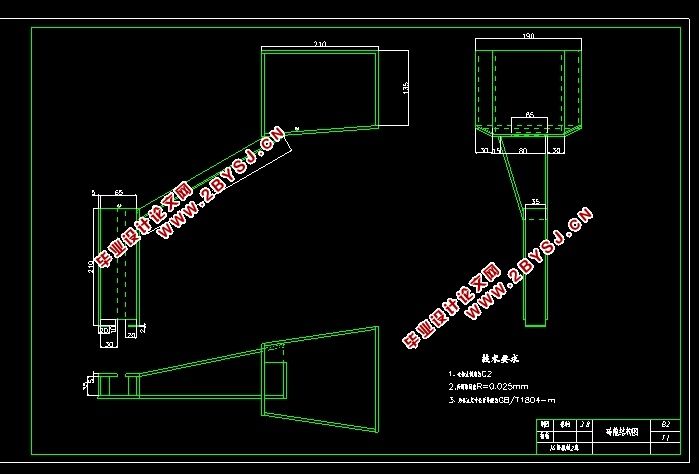

砖舱结构是由直线往复运动机构,砖箱和电机组成,如下图2.2所示。砖箱与直线往复运动机构通过螺栓或焊粘连接接。电机、直线往复运动机构两者之间是通过联轴器相连接。当电机通电运行时,直线往复运动机构就把电机的旋转的运动转换为直线运动的,并且带动砖箱来回运动,砖箱利用惯性和重力使的砖块从砖箱下的漏孔中落到滑台上。
