壳体铣两侧面工装设计(含CAD图)

壳体铣两侧面工装设计(含CAD图)(论文说明书9400字,CAD图16张)
摘要：在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。
关键词： 工序；工艺；定位方案

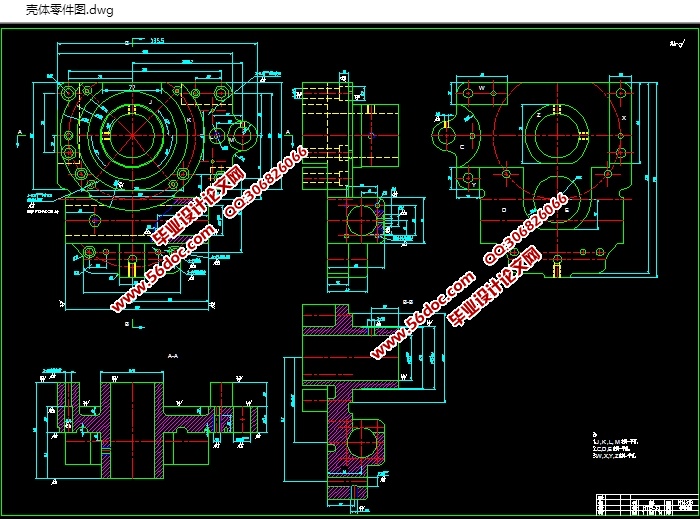

壳体的作用

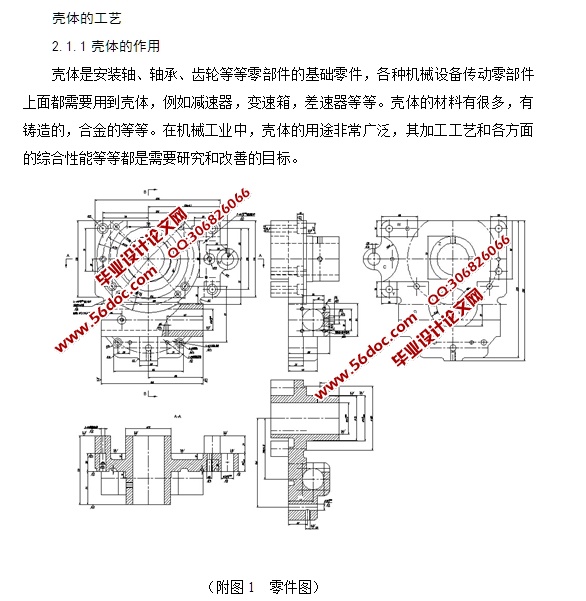

壳体是安装轴、轴承、齿轮等等零部件的基础零件，各种机械设备传动零部件上面都需要用到壳体，例如减速器，变速箱，差速器等等。壳体的材料有很多，有铸造的，合金的等等。在机械工业中，壳体的用途非常广泛，其加工工艺和各方面的综合性能等等都是需要研究和改善的目标。


目录.....................................................................................................................................2
第一章  序言...................................................................................................................4
1.1选题的意义....................................................................................................................5
1.2夹具的发展方向............................................................................................................6
1.3本章小结........................................................................................................................6
第二章  壳体的加工工艺规程设计.........................................................................6
2.1壳体的工艺....................................................................................................................6
2.1.1壳体的作用................................................................................................................6
2.1.2壳体的技术要求.........................................................................................................8
2.1.3壳体的工艺分析.........................................................................................................8
2.3确定毛坯，绘制毛坯简图.............................................................................................9
2.3.1选择毛坯.....................................................................................................................9
2.3.2绘制壳体毛坯的铸造简图.......................................................................................10
2.4拟定壳体工艺路线.......................................................................................................10
2.4.1定位基准的选择.......................................................................................................10
2.4.2精基准的选择...........................................................................................................11
2.4.3粗基准的选择...........................................................................................................11
2.5各面、孔加工方法的确定............................................................................................11
2.6加工阶段的划分...........................................................................................................11
2.7工序的集中于分散.......................................................................................................12
2.8工序顺序的安排...........................................................................................................12
2.8.1机械加工工序...........................................................................................................12
2.8.2热处理工序...............................................................................................................12
2.8.3辅助工序...................................................................................................................13
第三章  机床设备及工艺装备的选用..................................................................13
3.1机床设备的选用..........................................................................................................13
3.2工艺装备的选用..........................................................................................................14
第四章  加工余量、工序尺寸和公差的选用.....................................................14
第五章  切削用量与时间定额的计算..................................................................14
5.1切削用量的计算..........................................................................................................15
5.1.1钻孔工步...................................................................................................................15
5.1.2粗绞工步...................................................................................................................16
5.1.3精绞工步...................................................................................................................16
5.2时间定额的计算...........................................................................................................16
5.2.1基本时间Tj的计算.................................................................................................16
5.2.2辅助时间Tf的计算.................................................................................................17
5.2.3其他时间的计算.......................................................................................................17
5.2.4单件时间Tdj的计算...............................................................................................17
第六章  夹具设计........................................................................................................17
6.1问题的提出...................................................................................................................18
6.2定位方案.......................................................................................................................18
6.3夹紧机构.......................................................................................................................18
6.4夹具与机床的联接元件...............................................................................................19
6.5定位误差分析...............................................................................................................19
6.6切削力及夹紧力的计算...............................................................................................19
第七章  结论.................................................................................................................20
致谢....................................................................................................................................21
参考文献..........................................................................................................................22
