电机法兰加工工艺及夹具设计(含CAD零件图夹具图,工序卡,工艺卡)

电机法兰加工工艺及夹具设计(含CAD零件图夹具图,工序卡,工艺卡)(论文说明书8500字,CAD图4张,工序卡,工艺卡)
摘 要

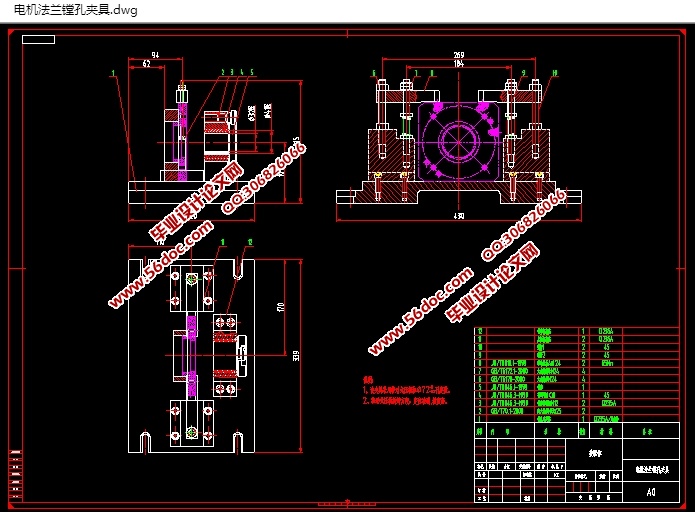

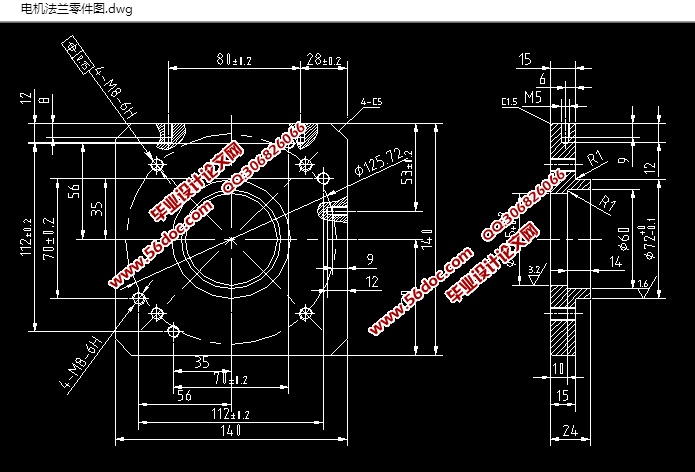

  本毕业论文主要讲的是电机法兰零件加工工艺的分析，设计镗孔夹具的设计过程。首先进行零件的分析，利用CAD、绘出零件图，分析结构特点，接着确定零件主要加工要求然后进行工艺规程及夹具设计，确定毛坯利用CAD画毛坯图，确定定位基准，制定工艺路线，计算切削余量，最后再做夹具设计。在设计的时候应该选择定位基准和夹紧方案，选用合适的定位元件和夹紧装置，接着进行定位误差的分析、计算切削力及夹紧力，判断夹具设计的合理性。

关键词：电机法兰，定位，工艺过程，夹具

2 零件的分析
2.1 零件的作用：
题目所给的零件是电机法兰。法兰，是flange的中文翻译。电机上的法兰主要有2类，一个是“大法兰”，一般指电机的端盖，是用来支撑电机的转子、安放轴承、有时也起对电机密封〔保护〕的作用。另一个是“小法兰”，一般是指轴承盖，用来固定和防护轴承的，而本课题的任务就是”电机法兰加工工艺及夹具设计“。

2.2 零件的工艺分析：
（1）以φ55.5轴承位端面为主要加工的表面。
这一组加工表面包括：
电机法兰的四个侧面的铣削加工，四个倒角的加工以及 8-M8螺纹孔的加工，其中      四个侧面的表面粗糙度要求为 ，8-M8螺纹孔的表面粗糙度要求为 。
（2）以外圆 的加工面为主要加工表面。
这一组加工表面包括：
 、 孔的镗削加工，。以及外圆 的铣削加工。


目    录
摘 要    I
1、绪  论    1
    1.1 机械加工工艺概述    1
1.2机械加工工艺流程    1
1.3夹具概述    1
1.4机床夹具的功能    1
1.5机床夹具的发展趋势    1
1.5.1机床夹具的现状    2
1.5.2现代机床夹具的发展方向    3
2、零件的分析    4
2.1零件的作用    5
2.2零件的工艺分析    6
3、确定毛坯、画毛坯图—零件合图    7
3.1确定毛坯的制造形式及材料    8
3.2确定机械加工余量、工序尺寸及毛坯尺寸    9
4、工艺规程设计    10
4.1定位基准的选择    11
4.2制定工艺路线    12
4.3选择加工设备及刀、夹、量具    13
4.4 确定切削用量及基本工时    14
5、镗孔夹具的设计    15
5.1定位基准的选择    16
5.2定位误差的分析    17
5.3切削力及夹紧力的计算    18
5.4镗套与衬套的设计    19
    5.5夹紧元件及动力装置确定    20
5.6夹具设计及操作的简要说明    21
小 结    22
致 谢    23
参考文献    24
