工业锅炉水位监控系统设计(含电路原理图,程序)

工业锅炉水位监控系统设计(含电路原理图,程序)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文17600字,程序,答辩PPT)
摘 要
本文主要研究以STC89C52单片机为控制核心的锅炉汽包水位监控系统设计。采用SLD-QB8031/2/3系列智能锅炉汽包液位计检测锅炉汽包水位，能够输出符合工业标准的4-20mA电流信号，系统将该电流信号转换为1-5V电压信号，经由ADC0809转换为数字量，经单片机处理后显示在液晶LCD1602上。能够将汽包水位控制在允许的范围内，当高于允许范围的上限值时，水泵停止工作，当低于允许范围的下限值时，启动水泵供水，另外系统还有两个报警上下限值，当高于报警上限或低于报警下限值时，进行报警提示。此四个上下限值是可以通过按键手动设置的。经验证，该系统充分利用了单片机的特点，较好地解决了高性能与低成本之间的矛盾，具有成本低、抗干扰能力强、控制性能好等优点，且系统硬、软件维护简单方便，尤其适用于工业控制现场，具有良好的应用前景。

关键词：STC89C52；锅炉水位；SLD-QB8031/2；ADC0809

Abstract
This paper mainly studies the design of boiler drum water level monitoring system based on STC89C52 microcontroller as the core. Using the SLD-QB8031/2/3 series of intelligent boiler drum level meter to get the boiler drum level, it can output 4-20mA current signal in line with industry standards, the system converts the current signal to 1-5V voltage signal, then through ADC0809 conversion to digital signal, after the microcontroller processing, the level will be displayed on the LCD1602. Boiler drum water level can be controlled within the permissible range, when above the upper limit of the allowable range, the pump stops working, when below the lower limit of the allowable range, and the pump start working, there are two additional alarm system upper and lower limit, when the above alarm limit or below the lower limit alarm, the alarm prompt. The four upper and lower limits can be set via the keys manually. Proven, the system makes full use of the features of the microcontroller, and can solve the contradiction between high performance and low cost, with the advantages of low cost, strong anti-interference ability, good control performance, and the system hardware and software maintenance is simple and convenient, especially in industrial control field, has a good application prospect.

Key words: STC89C52；Boiler water level；SLD-QB8031/2；ADC0809

本文研究的主要内容
本论文主要研究的是基于单片机的工业锅炉汽包水位监控系统的设计，本文的主要内容如下：
本文主要研究以STC89C52单片机为控制核心的锅炉汽包水位监控系统设计。采用SLD-QB8031/2/3系列智能锅炉汽包液位计检测锅炉汽包水位，能够输出符合工业标准的4-20mA电流信号，系统将该电流信号转换为1-5V电压信号，经由ADC0809转换为数字量，经单片机处理后显示在液晶LCD1602上。能够将汽包水位控制在允许的范围内，当高于允许范围的上限值时，水泵停止工作，当低于允许范围的下限值时，启动水泵供水，另外系统还有两个报警上下限值，当高于报警上限或低于报警下限值时，进行报警提示。此四个上下限值是可以通过按键手动设置的。经验证，该系统充分利用了单片机的特点，较好地解决了高性能与低成本之间的矛盾，具有成本低、抗干扰能力强、控制性能好等优点，且系统硬、软件维护简单方便，尤其适用于工业控制现场，具有良好的应用前景。


目 录
第1章 概述    1
1.1 课题研究的背景和意义    1
1.2 国内外发展现状    2
1.3 本文研究的主要内容    3
第2章 系统总体设计    5
2.1 锅炉汽包液位计测量原理    5

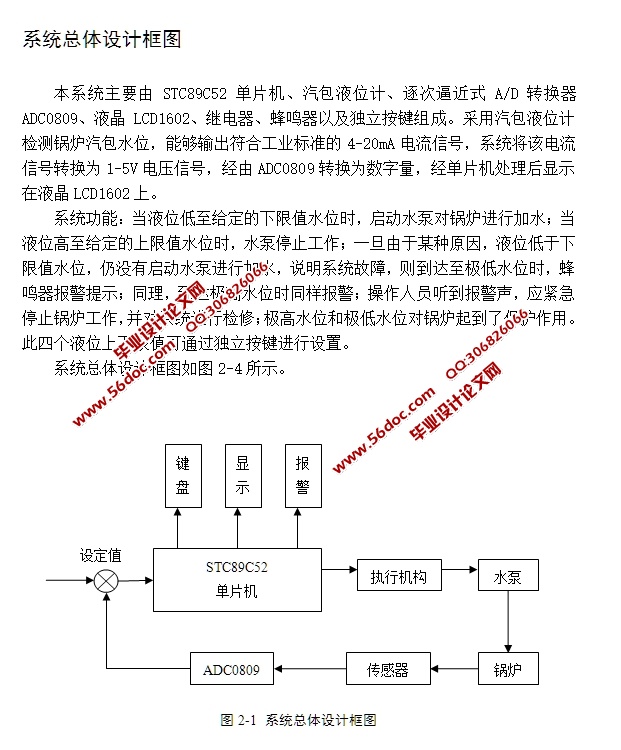

2.2 系统总体设计框图    7
2.4 本章小结    8
第3章 硬件设计    9
3.1 STC89C52单片机简介    9
3.2 液晶LCD1602简介    12
3.3 ADC0809芯片简介    14
3.4 锅炉汽包液位计    16
3.5 各部分硬件电路设计    19
3.6 本章小结    23
第4章 软件设计    24
4.1 主程序设计    24
4.2 AD转换子程序设计    25
4.3 液晶显示子程序设计    25
4.4 继电器控制子程序设计    26
4.5 按键设置子程序设计    27
4.6 本章小结    28
第5章 系统调试    29
5.1 程序设计编译环境    29
5.2 程序烧录    31

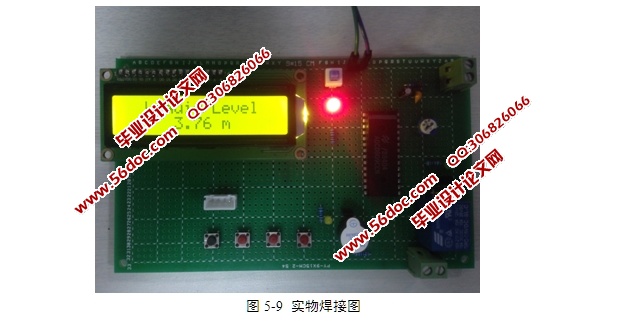

5.3 实物焊接与调试    33
5.4 本章小结    34
结 论    35
参考文献    36
致 谢    37
附录    38
