红薯打浆机的设计(食品机械)(含CAD零件图装配图)
无需注册登录,支付后按照提示操作即可获取该资料.
红薯打浆机的设计(食品机械)(含CAD零件图装配图)(选题审批表,任务书,开题报告,中期检查表,论文说明书10900字,CAD图10张)
摘 要:红薯打浆机适用于多种新鲜的果品和蔬菜打浆分离之用, 随着人们生活水平的提高,红薯打浆机在人们的生活中扮演的角色越来越重要。本文设计的红薯打浆机主要针对大规模加工红薯等食用制品的大中型企业,具有生产量大,效率高等特点。本文分别对滚筒、皮带、轴、打浆刮板等进行了结构的设计计算,对打浆刮板、轴、键等元件进行了校核计算.
关键词:打浆机;红薯;设计
The Design of Sweet Potato Beating Machine
Abstract:Sweet potatoes beater adapt for a variety of fresh fruits and vegetables with isolated beating, with the improvement of living standard, sweet potatoes beater is palying a more and more important role in people's lives.In this paper the design of sweet potato beater mainly aim at large or medium-sized enterprises which has large-scale processing of sweet potato, with a large quantity and high efficiency of the production. This paper respectively on the roller, belt, shaft, beating scraper for structure design and calculation of beating, scraper, shaft, and other key components of the check.
Keywords: Beater;Sweet potatoes;Design
设计条件
(1) 原料:红薯
(2) 生产能力:1T/h
(3) 轴转速:800r/min
(4) 筛孔孔径:直径0.5mm
(5) 工作时间:两班/8h 寿命:5年
目 录
摘要…………………………………………………………………………………………1
关键词………………………………………………………………………………………1
1 前言………………………………………………………………………………………1
1.1 课题意义…………………………………………………………………………1
1.2 红薯原料加工预处理工艺流程简介……………………………………………2
1.3 国内外红薯打浆设备……………………………………………………………3
2 打浆机的结构设计………………………………………………………………………3
2.1 设计条件…………………………………………………………………………3
2.2 设计要求…………………………………………………………………………3
2.3 打浆机的基本结构………………………………………………………………4
2.4 打浆机的基本操作………………………………………………………………5
2.4.1 工作过程…………………………………………………………………5
2.4.2 打浆机的操作步骤………………………………………………………5
2.5 打浆机的选材分析………………………………………………………………6
3 打浆机的参数确定………………………………………………………………………7
3.1 滚筒的设计………………………………………………………………………7
3.1.1 滚筒的长度设计…………………………………………………………7
3.1.2 物料在滚筒内的时间……………………………………………………8
3.1.3 刮板与筛筒之间的间隙…………………………………………………8
3.1.4 筒筛消耗功率的计算……………………………………………………9
3.2 电机的选择………………………………………………………………………9
4 主要零件的结构设计与计算…………………………………………………………10
4.1 计算皮带,设计皮带轮…………………………………………………………10
4.2 传动主轴的结构设计计算……………………………………………………13
4.2.1 初步计算轴的直径……………………………………………………13
4.2.2 轴的结构设计…………………………………………………………14
4.2.3 根据定位要求确定轴的各段直径和长度……………………………14
4.3 轴上零件的定位………………………………………………………………16
4.4 确定轴上的圆角和倒角………………………………………………………16
4.5 滚动轴承的选定………………………………………………………………16
4.6 轴承座的设计…………………………………………………………………17
4.7 联轴器的设计…………………………………………………………………17
4.8 打浆刮板的设计………………………………………………………………17
4.8 打浆机机架的设计……………………………………………………………17
5 主要零件的校核……………………………………………………………………17
5.1 打浆刮板的强度校核计算……………………………………………………17
5.1.1 按扭转强度条件计算…………………………………………………18
5.1.2 按弯扭合成强度条件计算……………………………………………19
5.2 轴的强度校核计算……………………………………………………………20
5.2.1 按扭转强度条件计算…………………………………………………20
5.2.2 按弯扭合成强度条件计算……………………………………………21
5.3 轴的扭转刚度校核计算………………………………………………………22
5.4 键的扭转刚度校核计算………………………………………………………22
6 总结……………………………………………………………………………………23
参考文献…………………………………………………………………………………24
致谢…………………………………………………………………………………………24
附录…………………………………………………………………………………………25
附录

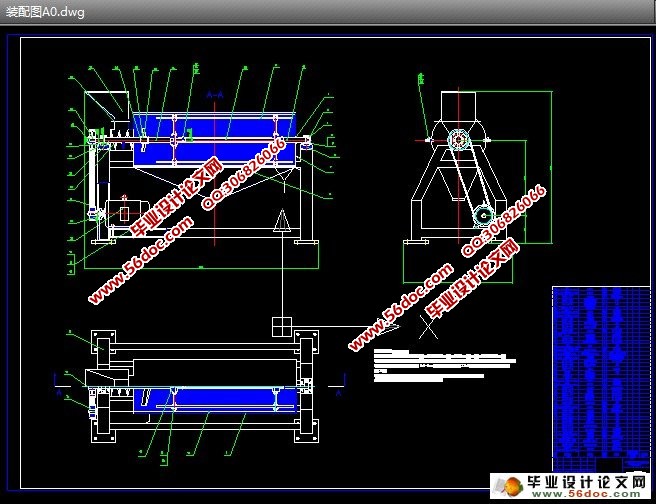

附录1:红薯打浆机装配图A0
附录2:大带轮A2
附录3:小带轮A2
附录4:长实心轴A2
附录5:空心轴A2
附录6:短实心轴A3
附录7:轴承座A3

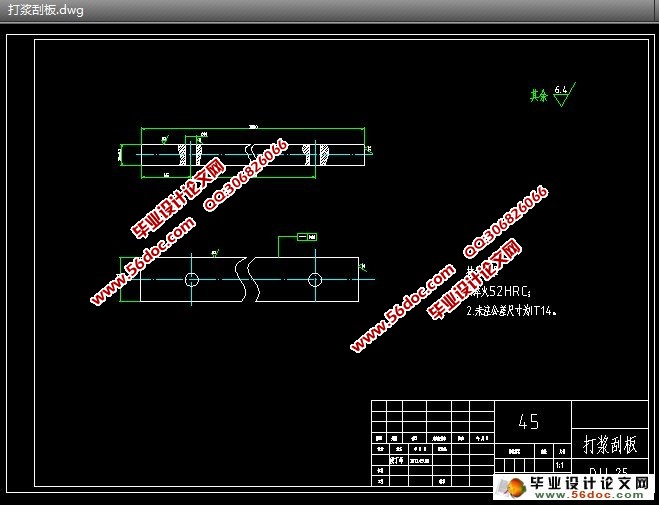

附录8:打浆刮板A3
附录9:机架A1
附录10:进料斗A3
