道路栅栏清洗机的设计(含CAD零件图装配图)

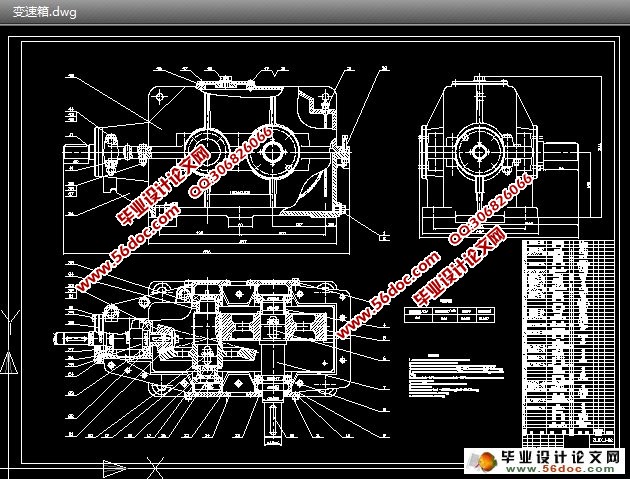

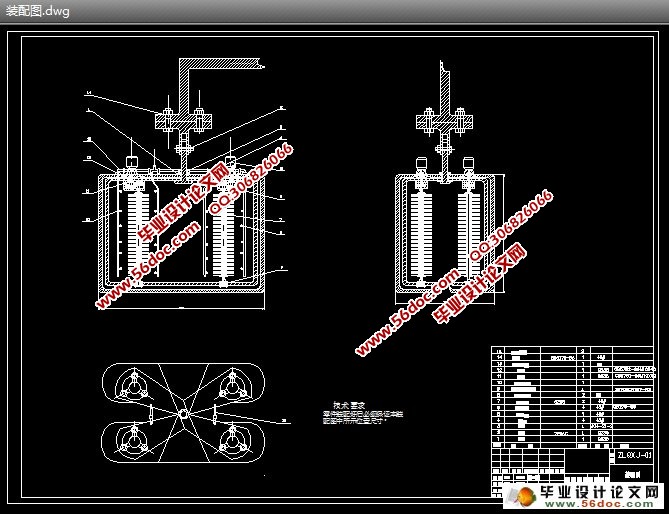

道路栅栏清洗机的设计(含CAD零件图装配图)(论文说明书10500字,CAD图7张)
摘 要：本设计是通过液压传动，电器控制来实现运动的。开篇分析了城市栅栏清洗的几种洗刷方法，通过对其结构与原理的比较确定方案。对清洗机工作部分进行分析，并运用力学，机械原理等有关知识对某些重要零件做了准确的强度的强度校核及设计整个机械实现其运动的机构与零件各部分。其中对规避机构的设计做了详细的分析，并进行了简单的校核。
关键词：变速机构；清洗滚筒；升降机构；规避机构；清洗系统

Design of Road Fence Washing-Machine
Abstract:The Road Fence Washing-Machine achieve movement by hydraulic drive and electrical control . The opening page analyses several methods of cleaning of the machine and ascertain a program by determine the structure and the Principles. Then, it analyzes the working part of the cleaning part , and use mechanical principles and other relevant knowledge to do the exact some important parts of the intensity check and the whole design to achieve the movement of the mechanical device and components parts. It made a detailed analysis and a simple check for the evade strudure .
Key words:transmissions;cleaning roller;elevator;circumvent agencies; cleaning system

 本设计的城市道路栏杆滚筒式清洗车清洗速度快，除了需要一个驾驶员外不再需要其他劳动力，因此实现了对道路栏杆清洗作业最合理的优化，既浪费了大量的人力资源，实现了清洗工作的自动化，也最大可能地实现了高效率；
 2本设计的城市道路栏杆滚筒式清洗车采用多级滚筒清洗，并可通过传动机构实现正、反两方向同时清洗，加上水箱内水泵不断供应自流水，因此保证了清洗的效果远比人工清洗的效果要好，使城市道路得到亮化；
 3 本设计的城市道路栏杆滚筒式清洗车从根本上解决了原来从事清洁工作的劳动者的工作环境，现在通过自动化的清洗车只需坐在驾驶室驾驶车辆，就能轻松完成清洗栏杆的工作，降低了原有的危险性，也不再需要在恶劣工作环境中完成道路栏杆的清洁工作；
 4本设计的城市道路栏杆滚筒式清洗车结构简单、制造容易、维修方便成本低、经济性能好，易于在城市中大量推广。


目    录
摘 要    1
关键词    1
1 前言    1
2 国内外研究现状    2
3 设计方案的确定    2
3.1动力的选择    5
3.2 滚刷设计方案的确定    6
3.2.1 滚刷的设计计算    7
3.2.2 滚刷轴承型号的选择与计算    9
4工作头部分的设计    10
4.1变速机构设计    10
4.1.1. 闭式直齿轮圆锥齿轮传动的设计计算    11
4.1.2. 闭式直齿轮圆柱齿轮传动的设计计算    12
4.2. 轴的设计计算    14
4.2.1 减速器高速轴I的设计    14
4.2.2. 减速器低速轴II的设计    16
4.2.3 减速器低速轴III的设计    17
4.3规避机构的设计计算    18
4.3.1承受变载荷的圆柱螺旋拉伸弹簧的设计    20
4.3.2根据强度条件计算弹簧钢丝直径    20
4.4 清洗系统的设计    21
4.4.1 高压喷管的设计    21
5 吊臂的校核计算    22
6 结束语    23
参考文献    24
致谢    25
