调速型提升绞车的机械调速装置设计(含CAD零件图装配图)

调速型提升绞车的机械调速装置设计(含CAD零件图装配图)(开题报告,中期检查表,外文翻译,论文说明书16700字,CAD图9张)
摘  要
JTB-0.8×0.6型系列提升绞车可供煤矿、金属矿、非金属矿在倾斜巷道作升降物料和人员之用，也可作为小型竖井的提升设备。据制造工艺的不同，可把提升机的滚筒结构分为铸造一焊接混合型(支轮为铸造，滚筒为焊接)和焊接型。
机械传动系统包括减速器和联轴器,矿井提升机主轴的转数由于受提升速度的限制，一般在l0一60转／分之间，而用作拖动的电动机的转数，一般在480一960转／分之间。这样，除采用低速直流电动机拖动外，一般情况下不能将主轴与电动机直接联接，中间必须经过减速器。因而减速器的作用是减速并传递动力。联轴器由半联轴器、柱销等零件组成。由于柱销具有缓冲和减震作用，因而具有传动平稳、噪音小、安全可靠、易于维护等优点。主轴与减速器输出轴的连接采用齿式联轴器。
润滑系统是一切机械系统中很重要的一个环节。润滑系统的作用是：在提升机工作时，不间断地向主轴承、减边器轴承和啮合齿面压送润滑油，以保证轴承和齿轮能良好的工作润滑系统必须与自动保护系统和主电动机联锁
电动机通过主轴驱动滚筒．主轴也是传动的主要部件。提升绞车主轴应能承受工作过程中的外负荷而不发生残余变形和过量的弹性变形，同时要保证一定的使用寿命。主轴往往是提升机中重量最大的一个零件，其尺寸和传递的力矩也较大。
关键词：提升绞车 减速器 联轴器 主轴


Abstract
JTB Series hoist which is used for coal, metal mining and non-metal mining。It can raise materials and people in the tilt roadway or be used as the upgrading equipment in small shaft。According to different manufacturing processes,we could classify the hoist drum structure into hybrid casting-welding type(support wheel for casting, roller for welding) and welding type。
The mechanical transmission system includes reducer and coupling。The main axis of hoist is restricted by raising speed,so it is general 10 to 60 r/min。At the same time,the motor which is used to drag is between 480 and 960 r/min。In this way,besides using low speed DC motor to drag。Spindle can not connected with the motor directly under normal circumstances,but through by the middle reducer。Reducer is used to slow down speeds and transfer power。Coupling is composed of semi-coupling and column component parts。Because of columns contain buffer and shock-absorbing functions, so they have a smooth drive,small noise,safety, reliability, easy to maintain benefits and so on。Spindle and the output shaft of reducer are often using gear-coupling to connect。
Lubrication is a very important aspect for all mechanical systems。Lubrication system can provide uninterrupted pressure lubrication oil for main bearings、reducer bearings and the surface of meshing tooth in raising stage,so that bearings and gears can work well。Lubrication system should connected with automatic protection system and the main motor。
Motor drives.drum through spindle。Spindle is also a main component in mechanical transmission systems。Spindle should be able to stand outside load without the occurrence of excessive residual deformation and elastic deformation in the course of working process。At the same time to ensure a certain life。Spindle is often the biggest and the heaviest parts of hoisting machine in size and torque delivery。
Key words: hoist  reducer  coupling spindle



目  录
摘  要    1
Abstract    2
1 JTB-0.8提升绞车简介     1
1.1提升绞车的型号含义    1
1.2 JTB型矿用提升绞车的原理与结构特征    1
2 行星齿轮传动概述    3
2.1 行星齿轮传动的定义及分类    3
2.2 行星齿轮传动符号    4
2.3 行星齿轮传动的特点    5
3 行星结构传动设计计算及校核    7

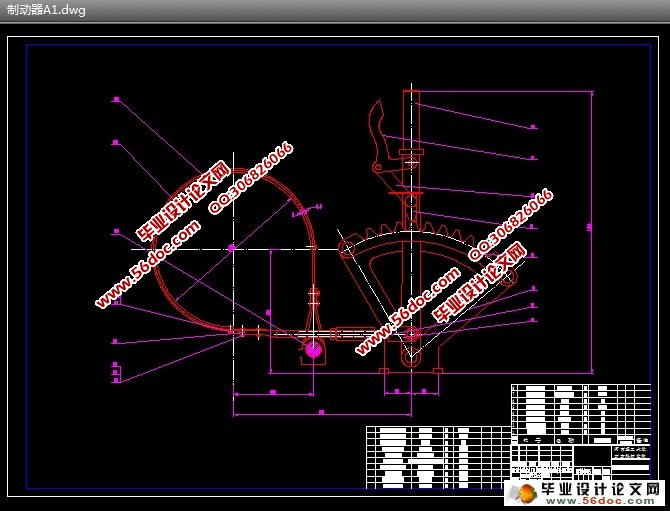

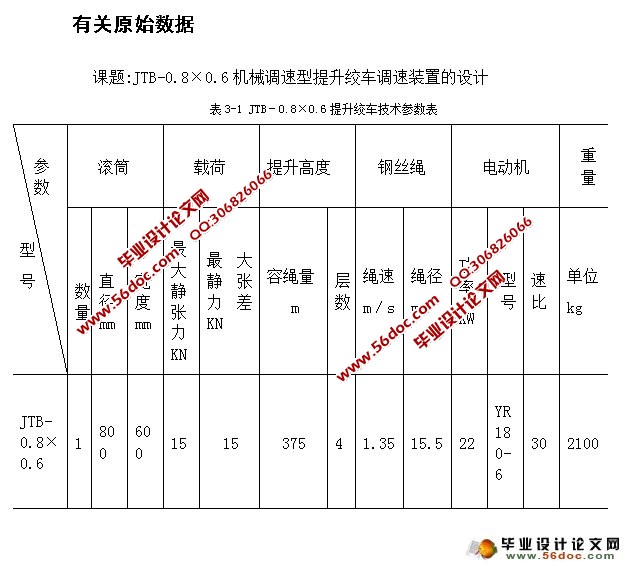

3.1有关原始数据    7
3.2传动方案的分析与拟定    8
3.2.1对传动方案的要求    8
3.2.2拟定传动方案    8
3.3行星齿轮传动的传动比和效率计算    9
3.4 行星齿轮传动的配齿计算    10
3.4.1传动比条件    10
3.4.2 同轴条件    11
3.4.3 装配条件    11
3.4.4 邻接条件    12
3.5 行星齿轮传动的几何尺寸和啮合参数计算    12
3.5.1分度圆直径d    14
3.5.2 齿顶圆直径     14
3.5.3 齿根圆直径     14
3.5.4 齿宽b    15
3.5.5 中心距a    15
3.6 行星齿轮传动强度计算及校核    16
3.6.1 选择齿轮材料及精度等级    16
3.6.2 有关系数和接触疲劳极限    16
3.6.3 齿轮齿面强度的计算及校核    18
3.6.4 齿根弯曲疲劳强度校核    19
3.7 行星齿轮传动的受力分析    21
4 行星机构的结构设计及相关技术要求    25
4.1齿轮传动的均载机构    25
4.1.1 行星轮间载荷分布不均匀性分析    25
4.1.2 行星轮间载荷分布均匀的措施    27
4.2 行星轮的结构及支承结构    29
4.3 行星架结构设计    30
4.4 对齿轮的要求    32
5轴承的选择及校核    33
5.1选择滚动轴承类型的主要因素    33
5.2轴承使用寿命的推荐值    34
6.键的选择与强度验算    36
6.1 平键的选用步骤    36
6.2 联接键的选择与验算    36
7 绞车的工作原理    39

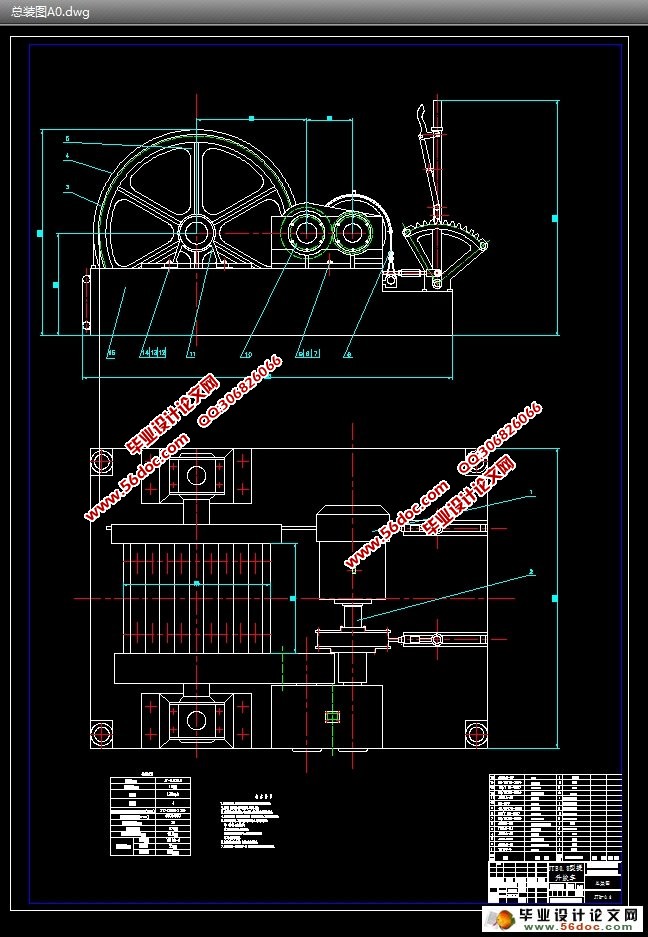

8 JTB-0.8型单滚筒绞车总体布局设计    40
9绞车的使用与操作    41
9.1绞车的安装    41
9.2使用与操作    41
10维护与保养    43
致  谢    46
参考文献    47
