横流桨叶式加湿调质机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,论文说明书7800字,CAD图纸4张,SolidWorks三维图,答辩PPT)
在稻谷加工过程中,为了减少大米的精裂纹、降低碎米率、提高出米率、降低能耗和增强企业的竞争实力,采用加湿调质设备。根据加湿调质碾米工艺研制出横流式糙米加湿调质机,采用旋转式落料盘使糙米雨状散落,实现了糙米下落的均匀;采用 BSPT-1 /4 LNN3 型微细雾化喷头与下落米流呈横向喷雾,实现了雾滴与糙米的均匀接触; 采用搅拌仓即时将着水糙米进行搅拌,实现了着水糙米混合的均匀; 在进料口处和搅拌仓顶部设有物流传感器,可以实现来料自动加湿,停料自动停机及卸料不畅时自动停机。该设备可以达到均匀、可控和高效的加湿调质目标,从而降低碾米电耗、降低碎米率、增加出米率、提高成品米质量。

关键词: 糙米;加湿调质;横流式

设计的主要内容
本设计的内容为: 设计出能够保证均匀加湿、可控、适宜于任何低水分糙米加湿调质到最优值的逆流自循环式加湿调质机。
未经着水的糙米水分:12.0%;着水后的糙米水分:16.0 %;每次加湿量可调(最大1.50%);处理糙米量可调(最大处理量0.5t/次)。

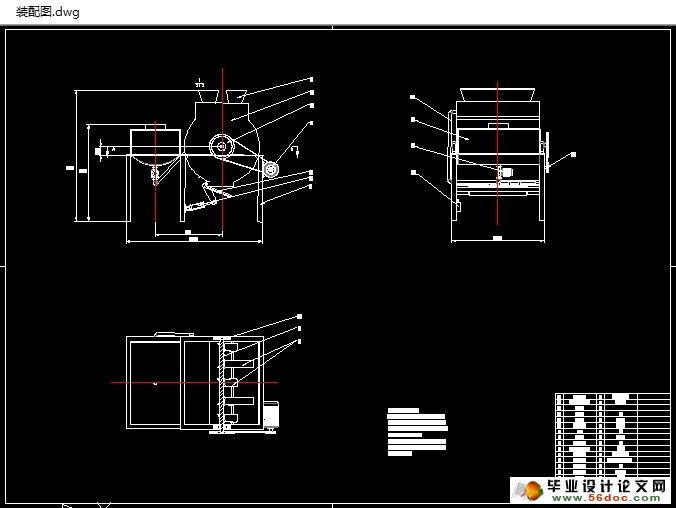

糙米加湿调质机整体结构设计

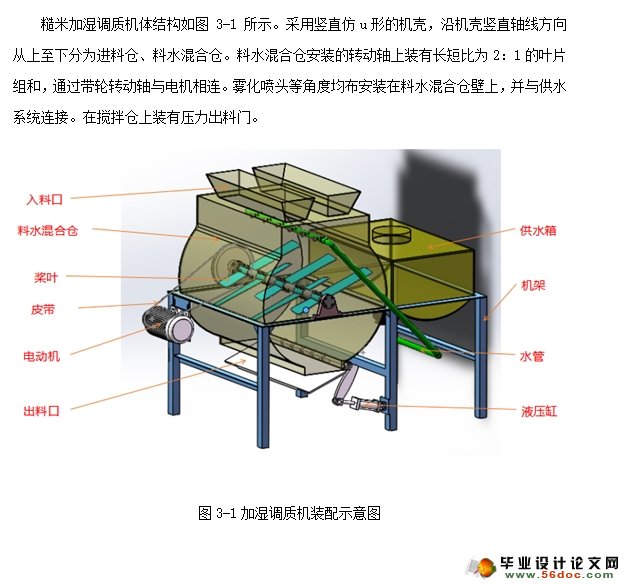

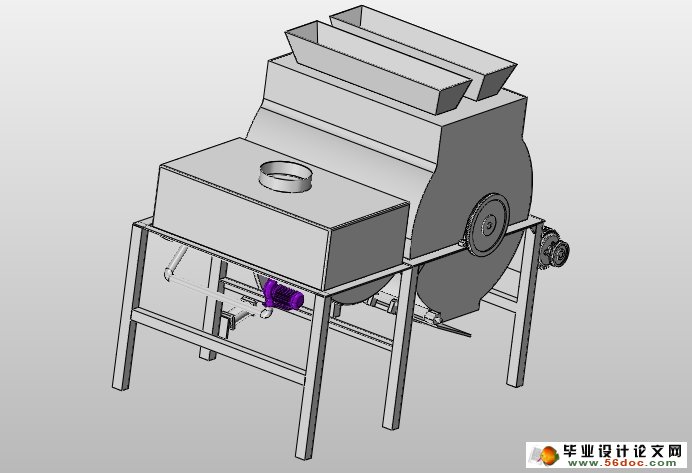

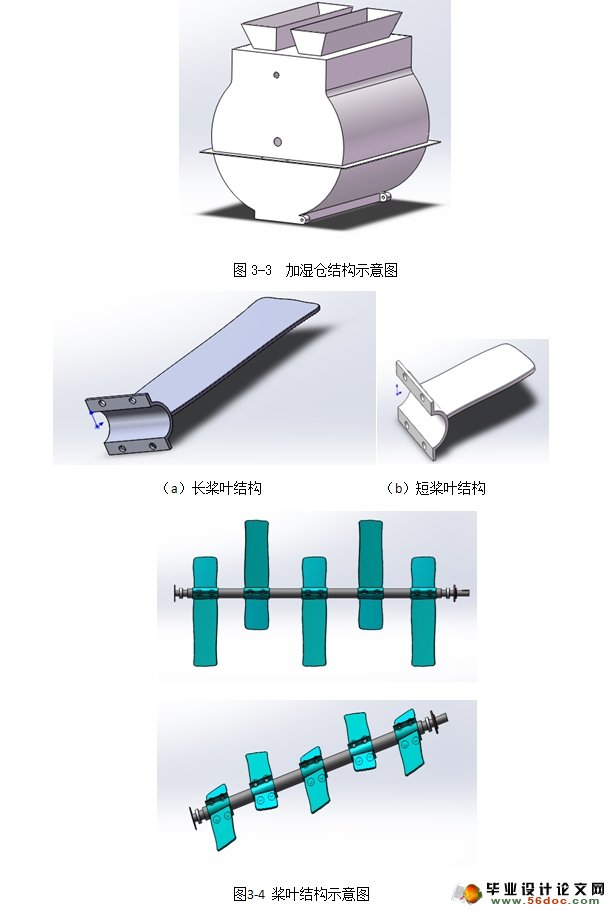

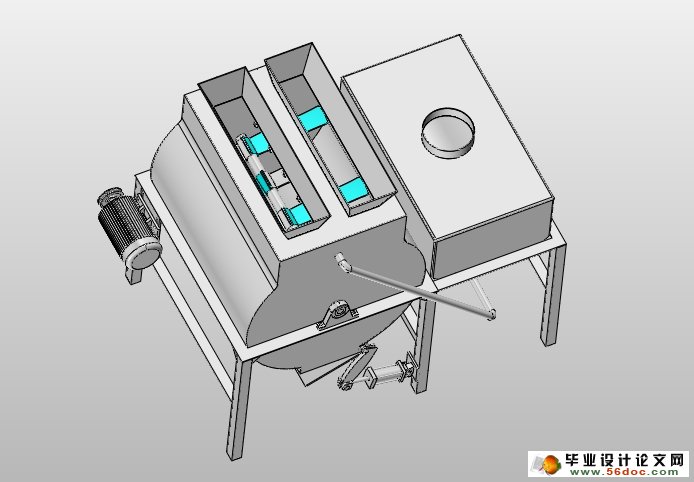

糙米加湿调质机体结构如图 3-1 所示。采用竖直仿u形的机壳,沿机壳竖直轴线方向从上至下分为进料仓、料水混合仓。料水混合仓安装的转动轴上装有长短比为2:1的叶片组和,通过带轮转动轴与电机相连。雾化喷头等角度均布安装在料水混合仓壁上,并与供水系统连接。在搅拌仓上装有压力出料门。
