摘要
洗米机是一种粮食加工机械，用于洗米的装置。本设计的螺旋洗米机由电动机、水平螺旋轴、倾斜螺旋轴及与其相对应的减速器、机架等结构组成。米由进料口进入洗米机，经过螺旋轴的输送进行揉搓洗涤，水流与米流逆流流动，米中的漂浮杂质在此过程中漂浮，与洗涤的浊水一起从溢流口排出，达到洗米的目的。其结构简单，占地面积小，集搓米、洗米、除去漂浮杂质、砂石等为一体，用水量少洗涤效果好，是一种高效的连续洗米机，是食堂、大型饭店、快餐中心等较为理想的粮食洗涤机械。
本设计拟订了洗米机的总体结构方案，进行了运动和动力参数的计算；完成了水平螺旋轴、倾斜螺旋轴及与其相对应的减速器传动、机架等结构设计。

关键词：螺旋洗米机；减速器；水平螺旋轴；倾斜螺旋轴；机架

Abstract
    Rice washing machine is a kind of food processing machinery, for the rice washing device. The design of the spiral rice washing machine is composed of motor, horizontal spiral shaft, inclined screw shaft and corresponding reducer, a frame structure. Metres from the inlet into the washing machine, the spiral shaft carried by the conveyor to rubbing washing, water flow and countercurrent flow meters flow, Minaka floating impurities in the process of floating, and washing muddy water from overflow outlet, reach the rice washing purpose. It has the advantages of simple structure, small occupation area, rice, rice washing, rubbing the set of removing floating impurities, such as gravel as one with less water, good washing effect, is a kind of high efficient continuous washing rice machine, is the cafeteria, hotel, large fast food centers relatively ideal grain lavation machinery.
    The design of formulation of the rice washing machine the overall structure scheme, the movement and power parameters; completed the horizontal spiral shaft, inclined screw shaft and corresponding reducer, rack structure design

Key words:Spiral rice washing machine;Retarder；Horizontal spiral shaft;Tilting screw shaft；Rack

总体结构方案设计

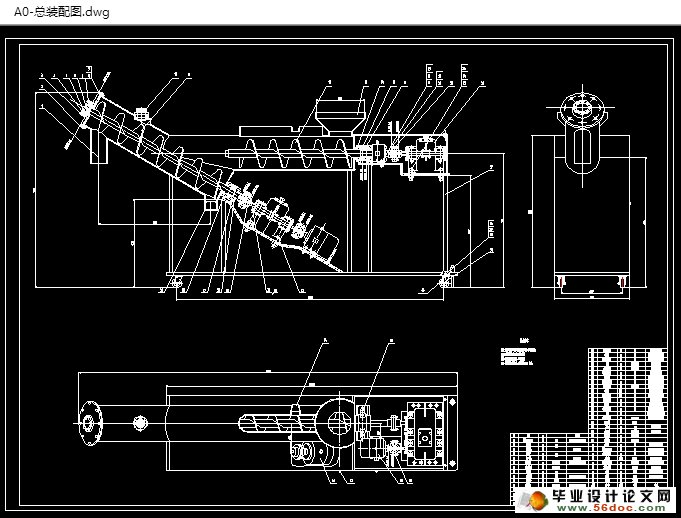

    螺旋式洗米机结构简图如图3所示。大米至料斗1加入，在水平螺旋2的输送过程中进行揉搓洗涤，大米中的漂浮杂质在此过程中漂浮，与洗涤的浊水一起从溢流口12排出。而大米则被水平螺旋推进器从进料口运输到倾斜螺旋9的入口处。在此处，米开始随倾斜螺旋向上运输，由于水的冲刷浸泡，沉降速度较快的沙石则被沉降在沙石沉积槽8内（小槽下有螺孔，可定时拆下进行清洗），米最后经过喷水装置以上的沥干段后从排料口10排出，完成洗米操作。而洗涤水在洗米过程中从喷水装置11喷入，沿倾斜螺旋往下流动，经水平螺旋，最后从溢流口流出。机组在整个洗米过程中水流与米成逆流流动，在倾斜输送螺旋上钻有小孔，并使倾斜螺旋的上盖与螺旋留有一定间隙。水平螺旋则采用敞盖，也便于漂浮杂质浮出


目录
    第一章前言    1
 1.1洗米机设计目的及意义    1
 1.2我国洗米行业发展概况    1
 1.3各类洗米机简介    2
 1.4本章小结    3
    第二章总体结构方案设计及运动和动力参数计算    4
 2.1 总体结构方案设计    4
 2.2电机的选择    5
 2.3水平螺旋运动和动力参数计算    6
2.3.1计算总传动比及分配各轴传动比    6
2.3.2各轴的功率转速扭钜的计算    6
 2.4倾斜螺旋运动和动力参数计算    7
2.4.1计算总传动比及分配各轴传动比    7
2.4.2各轴的功率转速扭钜的计算    7
 2.5本章小结    7
    第三章水平螺旋减速器设计    8
 3.1高速级齿轮传动设计    8
 3.2低速级齿轮传动设计    10
 3.3 各轴的结构设计与强度校核    13
3.3.1输入轴的设计    13
3.3.2中间轴的设计    15
3.3.3输出轴的设计    16
 3.4各轴轴承与键的设计    20
 3.5本章小结    21
    第四章倾斜螺旋减速器设计    22
 4.1高速级齿轮传动设计    22
 4.2低速级齿轮传动设计    24
 4.3 各轴的结构设计与强度校核    27
4.3.1输入轴的设计    27
4.3.2中间轴的设计    29
4.3.3输出轴的设计    30
 4.4各轴轴承与键的设计    33
 4.5本章小结    35
    第五章螺旋轴及机架结构设计    36
 5.1 水平及倾斜螺旋轴设计    36
5.1.1 水平螺旋轴的设计    36
5.1.2 倾斜螺旋轴的设计    38
 5.2机架结构的确定    40
 5.3 料斗及出料口设计    41
 5.4润滑方案    41
 5.5密封方案    41
 5.6本章小结    41
    结论    42
    参考文献    43
    致谢    44
