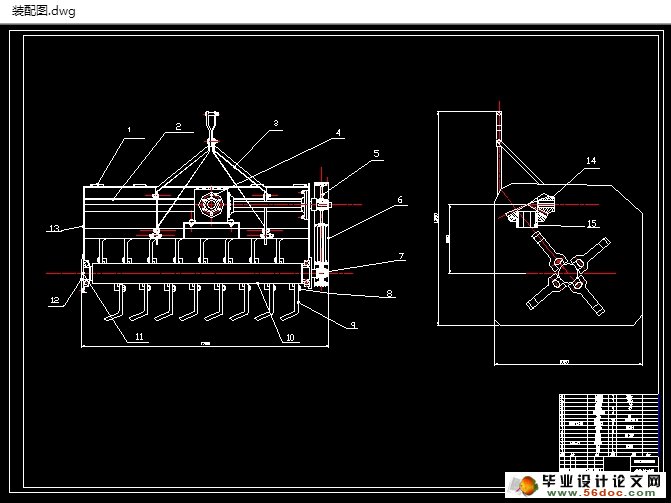

秸秆剪切实验装置结构设计(农业机械)(含CAD零件装配图)

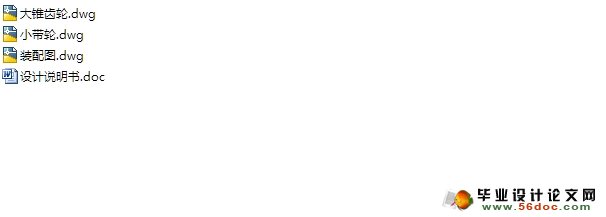

秸秆剪切实验装置结构设计(农业机械)(含CAD零件装配图)(任务书,设计说明书14000字,CAD图纸3张)
针对解决我国东北黑土区水土流失严重、秸秆焚烧污染环境等问题，结合农机、农艺的要求研发设计了多功能秸秆还田机，该机主要包括秸秆捡拾装置、秸秆切碎装置、根可一次进地完成秸秆捡拾、秸秆切碎、并针对其秸秆探施装置的性能进行试验研究。

功能秸秆还田机总体设计
    玉米收获后，大量玉米秸秆杂乱铺放在田间，同时玉米根茬残留在田地里。针对这种情况，本文设计了一种多功能秸秆还田机将这些玉米秸秆及其根茬粉碎还田，该机可一次完成秸秆捡拾、切碎、深施以及根茬粉碎多道作业工序。设计之初拟提出以下要求:
    (1)整机的性能参数必须满足我国的农业技术要求，确定以下设计参数范围:秸秆捡拾率>90%，秸秆切碎长度10～20mm，切碎合格率>85%;灭茬深度8～12cm，根茬粉碎长度≤50mm，破茬率>90%;秸秆深施深度15 ～40cm，秸秆深施量0.225～0.375kg/m30。
    (2)整机在平作和垄作的耕地中均可作业，且在垄作玉米耕地作业时，秸秆捡拾和秸秆深施的幅宽为3垄(垄距600～700mm )。
    (3)一机多用。在不过多增加结构和重量的前提下，尽量丰富其功能。
整体结构与工作原理

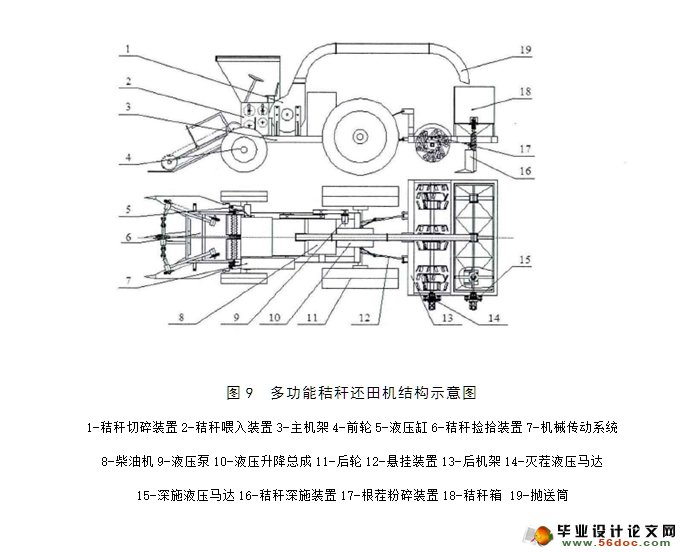

多功能秸秆还田机的总体结构如图2-1所示。整机主要由主机架3、后机架13、柴油机8、秸秆捡拾装置6、秸秆喂入装置2、秸秆切碎装置1、悬挂装置12、根茬粉碎装置17、秸秆深施装置16等组成。秸秆捡拾装置位于整机的最前方，通过捡拾装置两侧的液压缸进行升降。秸秆喂入装置和秸秆切碎装置安装在主机架上。
 作时，位于整机前方的秸秆捡拾装置6将秸秆捡起并向后输送，秸秆喂入装置2内的喂入辊强行将秸秆拉入压实，并输送至秸秆切碎装置1，在切碎动刀和定刀共同作用下，秸秆被切碎。切碎后的秸秆再经抛送筒19大部分进入秸秆深施装置7中的秸秆箱18内，秸秆箱底部出口与深施输送螺旋相连，通过深施输送螺旋最终将切碎后的秸秆深施于土壤中。同时根茬粉碎装置17将田间的根茬粉碎，并将粉碎后的根茬均匀混拌于耕层中。


目 录
第一章 引言    1
1.1研究的目的与意义    1
  1.1.1 土地培肥    2
  1.1.2粮食增产秸秆还田是有效的增产措施。    2
  1.1.3生态环境改善    2
1.2机械化秸秆还田技术及其国内外研究现状    3
  1.2.1国内现状    3
  1.2.2国外现状    8
1.3主要研究内容    9
1.4技术路线    11
第二章多功能秸秆还田机总体设计    12
2.1整体结构与工作原理    12
2.2传动系统设计    13
  2.2.1秸秆捡拾喂入切碎传动系统设计    13
  2.2.2秸秆深施传动系统设计    15
2.3控制系统设计    15
第三章秸秆捡拾与喂入装置设计    20
3.1秸秆捡拾装置设计    20
  3.1.1结构设计与工作原理    20
  3.1.2捡拾过程运动分析    20
  3.1.3受力分析    22
  3.1.4主要结构参数和运动参数的确定    23
3.2秸秆喂入装置设计    23
  3.2.1结构设计    23
  3.2.2受力分析    24
  3.2.3主要结构参数和运动参数确定    25
第四章切碎装置设计    27
4.1结构设计    27
4.2主要工作参数确定    28
  4.2.1切碎滚筒转速的确定    28
  4.2.2定刀配置高度    28
结论    30
参考文献    31
致谢    32
