气吸滚筒式精密排种器的设计(农业机械)(含CAD装配图)

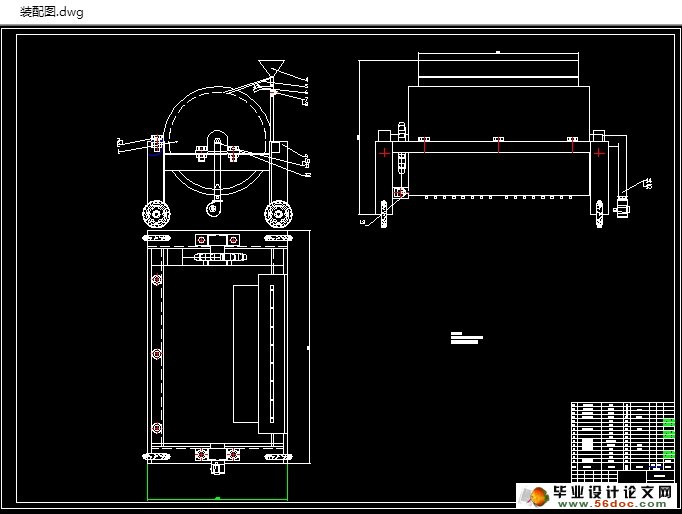

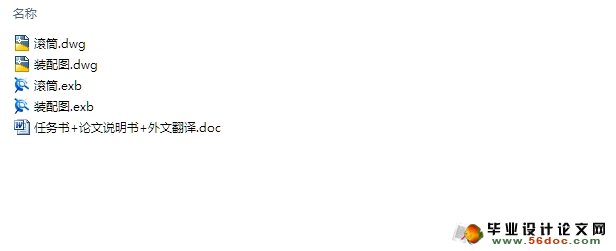

气吸滚筒式精密排种器的设计(农业机械)(含CAD装配图)(任务书,外文翻译,论文说明书16000字,CAD图纸2张,CAXA图纸2张)

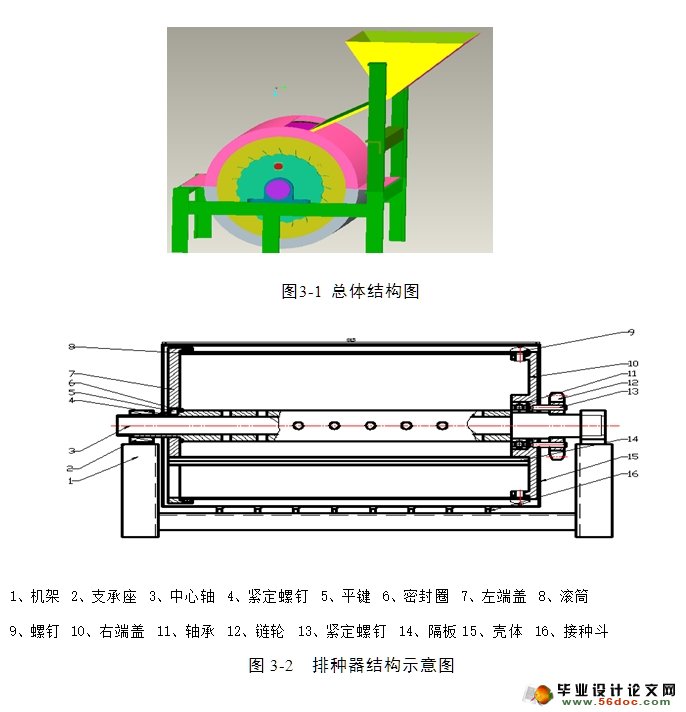

本文设计的滚筒排种器结构如图3-1、3-2所示，它主要由吸排种滚筒、振动种盘、传动系统、和机架等组成，其中电动机由变频器控制，并通过链条、链轮驱动滚筒，使滚筒能实现无级调速。种盘由电磁振动器激励，通过调节振动频率来改变种盘的振动状态。链条、链轮驱动滚筒，使滚筒能实现无级调速[10]。

气吸滚筒式精密排种器的工作原理
农业物料种子通常呈现散体颗粒状，其机械特性介于固体和流体之间，自然状态下，种子之间存在着负载的挤压和摩擦作用力，力的大小与种层厚度、摩擦系数有关，且特定种子的内摩擦系数为常数。通过给种盘施加小幅高频振使种群在种盘内产生向上的抛掷运动而相互分离，则种子之间的作用力由静摩擦转变为动摩擦，流动性增强。通过合理调节种盘振动参数，种子呈现“沸腾”状态，可以显著减小吸种阻力。
    根据排种器的设计，排种器的滚筒被隔板分为负压吸种区和零压排种区。滚筒为悬臂梁结构，一端与转动端盖用紧定螺钉连接，通过端盖与链轮相连实现转动，另一端与固定端盖间隙配合，通过密封圈密封。固定端盖上焊接隔板，通过隔板与大气相通，形成常压腔。滚筒表面的吸孔与真空室相通。零压区通过隔板、固定端盖与大气相通。播种时，空气压缩机通过空心轴上的吸孔吸走滚筒内腔的空气，产生负压，使滚筒上吸孔的两端形成负压差。滚筒绕固定轴转动，当吸孔经过种子箱时，种子在吸孔负压差的作用下被吸附在吸孔上随滚筒一起转动。当滚筒转至正下方隔气板所形成的零压腔时，筒内外压差为零，种子在自重的作用下落入育苗盘穴孔中，实现精密播种，工作原理如图3-3所示。

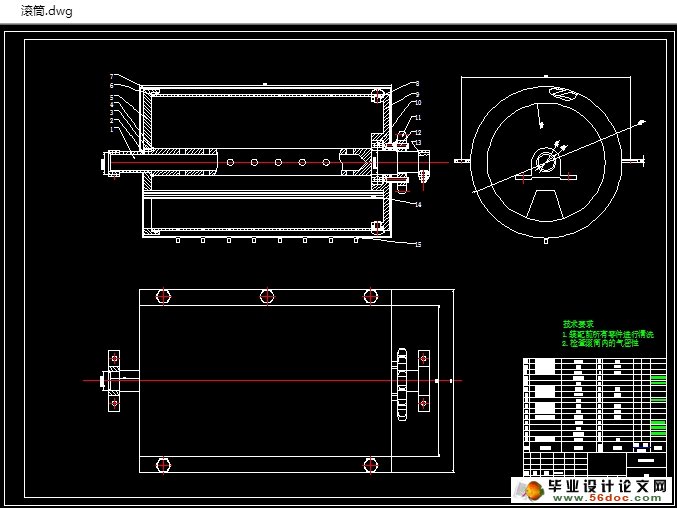

    滚筒体主要是由无缝钢管经过加工而成，滚筒通过钻床钻出对应穴盘的吸种孔，通过链轮实现转动。
    滚筒轴固定，主要作用是实现抽气作用形成负压室及支撑滚筒的作用。

主要设计参数
1）根据标准种盘尺寸(540mm×280mm），孔数8×16，口径32mmx32mm， 底部13x13mm，壁厚0.7mm，容量20cc来确定滚筒的外形尺寸；
2）根据生产率4.8km/h和滚筒尺寸来确定滚筒转速；
3）根据种子特性（通过实验测得种子三轴平均粒径1.688mm，千粒重5.12g，休止角27.09°，漂浮速度6.35m/s。）、生产率4.8km/h来确定滚筒内的真空度大小。



目录
摘要    I
ABSTRACT    II
目录    III
前言    V
1设计的目的及内容    1
1.1研究目的及意义    1
1.2  国内外排种器研究现状    2
1.3  研究内容    4
2总体方案的确定    5
2.1工作方案    5
2.2传动方案    5
3总体机构及工作原理    6
3.1气吸滚筒式精密排种器结构及原理    6
3.2主要技术参数    8
4排种动力学分析    9
4.1吸孔前流场分布规律    9
4.2吸种最小真空度分析    9
4.3种子受力分析计算    10
5结构设计及分析    13
5.1滚筒体设计    13
5.2中心轴设计    15
5.3换气装置    15
5.4端盖设计    15
5.5激振装置    15
5.6风机的选择    16
5.7传动机构设计计算    17
6关键零部件校核    19
6.1轴的强度校核    19
6.2轴承校核    20
7结论    21
参考文献    22
致   谢    23
附录    24
