滚筒式结片机设计(含CAD零件图装配图)

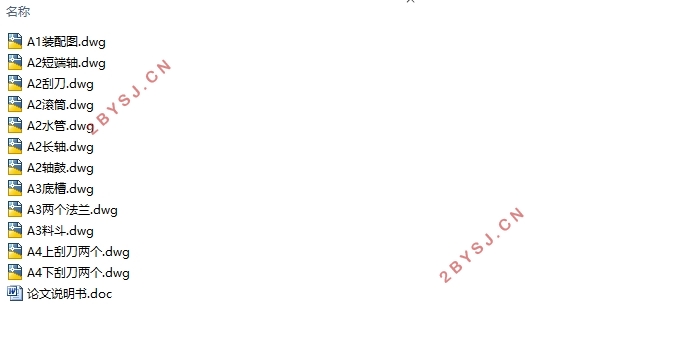

滚筒式结片机设计(含CAD零件图装配图)(论文说明书8000字,CAD图12张)
摘要
滚筒结片机是属于滚筒干燥机的一种。在工作过程中，滚筒结片机通过转动的圆筒，以热传导的方式，将吸附在筒体外壁的液状物料或带状物料，进行结片处理。这种设备具有热效率高、干燥速率大、产品干燥质量稳定、适用范围广、供热介质简单等优点，已在食品、纺织、油脂、煤干等领域得到广泛应用。

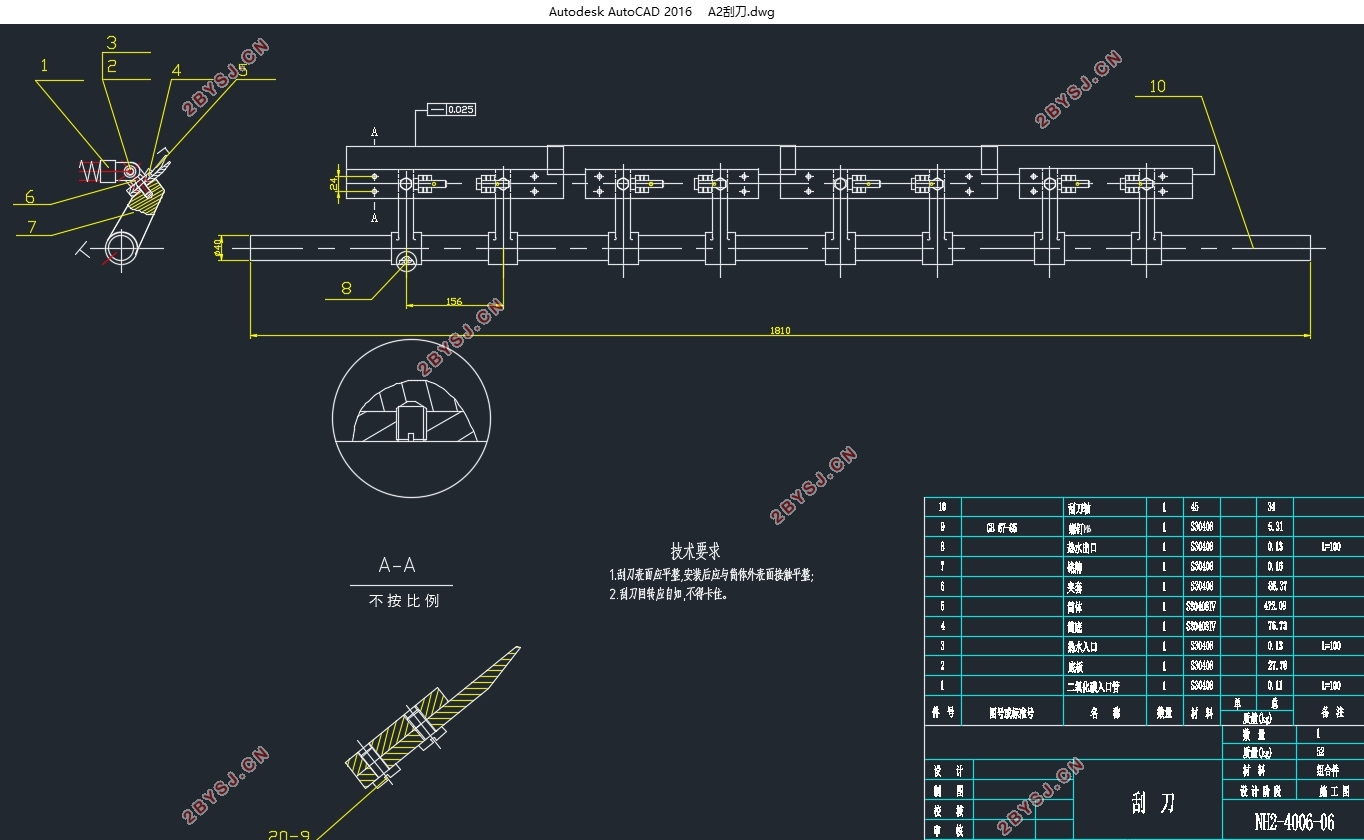

本文设计了一台F=3.5m2的滚筒结片机，采用连续式干燥方式，将50%的NaOH溶液干燥成70%的NaOH溶液进行结片。本文总结了滚筒结片机工艺流程，进行了结构设计和强度校核。完成了滚筒、刮刀、传动装置和蒸汽管等设计，校核了滚筒组件的强度和刚度，计算了刮刀支承轴、主动端轴和从动端轴。

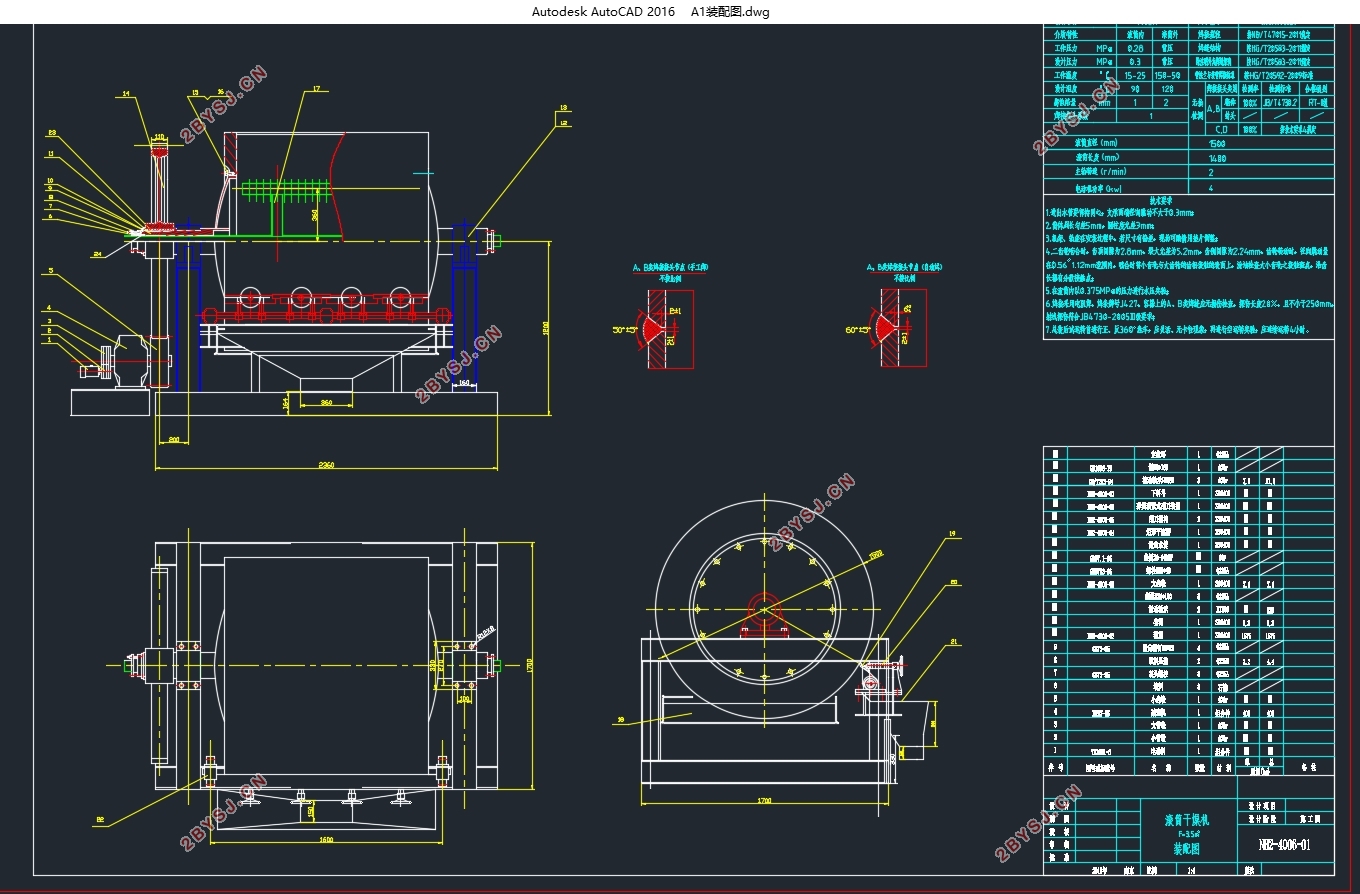

运用CAD绘制了6张A1图纸。
关键词 ：滚筒结片机  NaOH  结构设计  强度计算
Abstract
Drum dryer is classified as one kind of the drum flaker. In the process of the work,the liquid material or strip material on the outer wall of the cylinder body is drying by drum dryer which is worked through roating cylinder ,by the way of heat conduction This equipment  has the features of high thermal efficiency, large drying rate,stable drying quality , wide using range and convenient heating medium.
A drum dryer which F=3.5m2 is designed for changing 50% NaOH solution to 70%.Structure including drum,scraper,transmission and steam pipe is designed by this paper .The strength and rigidity are checked. Scraper support axis,active end axle and the driven end axle are calculated and the technological process of the roller flaker is summarized.Otherwise,7 A1 plans are designed in all.
Key Words: drum dryer; NaOH; Structural design; Strength calculation

根据干燥要求，干燥物料的品种及含水量工艺的不同，应达到如下技术要求(1) 干燥效果好，干燥物料均匀，而且有比较高的干燥率；(2) 通用性好，尽可能的适用于多种物料的干燥；(3) 进出料自动化，工作安全可靠。
功能上产品必须实现的任务或说是产品的用途，因此必须按照干燥器所要求的任务和目标进行设计，其设计原则有：(1) 保证干燥物料的均匀性；(2) 防止附属功能的遗漏（如自动输送）；(3) 尽量减少不必要的功能设置；(4) 注意要求达到基本功能的条件，防止其和具体环境等因素的不协调。
2.1. 滚筒结片机的条件参数
产量500t/a, 操作方式全年全天。
物料性质和工艺操作条件：料液湿含量 1=70%，密度 1=1.34g/cm2, 浆状，流动性好，沉淀物不多。
干燥产品为粉末状，刮料点处的湿含量 2=50%，堆积密度 =1.53/cm，安息角 40。
比热容c2=1.674KJ/(kgC)。
进料料液温度t1=95度，进料刮点处料温t2=85度。
供热介质为P=0.39MPa饱和水蒸汽，最高操作压力P<= 0.49MPa.
蒸发强度Rm =30kg/( h)，干燥停留时间 1=20s,转速n4=2/min。
要求滚筒结片机为带有水平输送的螺旋式最终干燥器，输送的有效距离Ls=4m，停留时间 2>= 240s ，并采取全封闭罩，强制引风。
2.2  物料和热量衡算
2.2.1物料热量衡算
G2= =104.2kg/h。
蒸发水量：W=  G2==70kg/h。
料液处理能力：G1=W+G2=70+105=175kg/h。
结片机的有效平均热负荷：
Qm=0.278(W +G2C2t -G2C2t1-WC t1)=4.48 W）。
2.2.2结片机的生产负荷
结片机的总热负荷，取滚筒干燥器的热效率 m=0.75。Qh= W。饱和水蒸汽的消耗量查P=0.39MPa蒸汽的tL= 151.1C度，iH=2746kl/kg ,Cl=4.18kl/kgC。
  取蒸汽利用系数 =0.85。GW= =120kg/h。


目录
摘要    I
Abstract    II
第一章 绪论    1
1.1 引言    1
1.1.1 国内外发展现状    1
1.1.2本文主要研究内容    1
1.2 本课题设计思想    2
第二章 工艺计算    3
2.1. 滚筒结片机的条件参数    3
2.2  物料和热量衡算    3
2.2.1物料热量衡算    3
2.2.2结片机的生产负荷    3
2.3 工艺流程图    4
第三章 结构设计与强度计算    5
3.1 滚筒结片机尺寸确定    5
3.1.1干燥面积    5
3.1.2滚筒长度和直径的计算    5
3.2 滚筒结片机的功率计算:    5
3.2.1刮刀作用力矩M4的确定    5
3.2.2 进气头填料函的阻力矩计算与蒸汽进气管内外径确定    6
3.2.3螺旋输送结片机功率消耗Ns    6
3.2.4 电动机功率和型号的确定    7
3.3 传动装置设计    7
3.3.1 传动比计算    7
3.3.2 齿轮传动部分的结构参数确定    8
3.3.3 螺旋输送装置和链传动的结构参数确定：    11
3.4滚筒组件的强度和刚度计算    13
3.5 密封罩和排气管的设计    21
第四章 安装检验    23
4.1 设备的安装    23
4.2 可能的故障现象和解决方案    24
4.3 滚筒结片机检验    24
第五章 总结与展望    25
5.1 滚筒结片机设计的主要内容    25
5.2滚筒结片机的展望    25
参考文献    26
致谢    28
