液压防爆提升机的设计和优化(含CAD图,PROE三维图)

液压防爆提升机的设计和优化(含CAD图,PROE三维图)(任务书,论文说明书14700字,CAD图纸7张,PROE三维图)
本文主要研究内容
本设计在对液压防爆提升机的用途、工作原理、类型和发展历程经行掌握的基础上，通过对液压传动优缺点的分析及其与它类型提升机经行比较确定最终的技术方案；参考目前国内外液压防爆提升机的结构，对液压防爆提升机的整体结构进行设计，对其工作环境和技术特点经行分析，并进行相关的设计计算和校核。
（1）明确液压防爆提升机的工作原理和设计方案；
（2）确定方案中钢丝绳、卷筒、液压马达和液压泵的参数和选取；
（3）对主轴装置、制动装置和液压系统进行设计

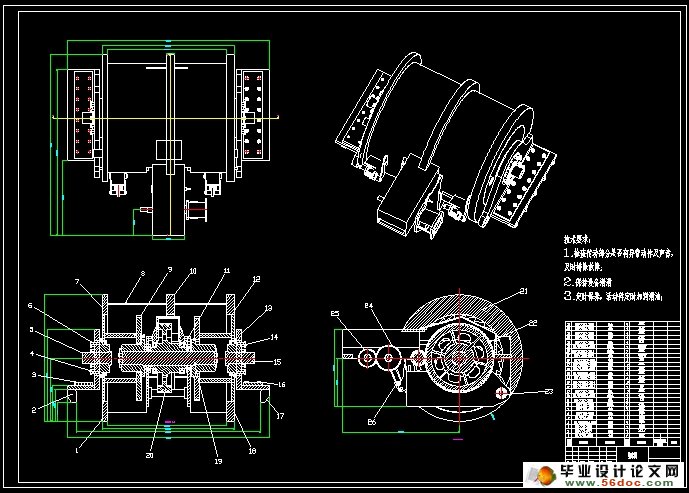

（4）绘制液压提升机的装配图和各个零部件图；

设备的工作原理

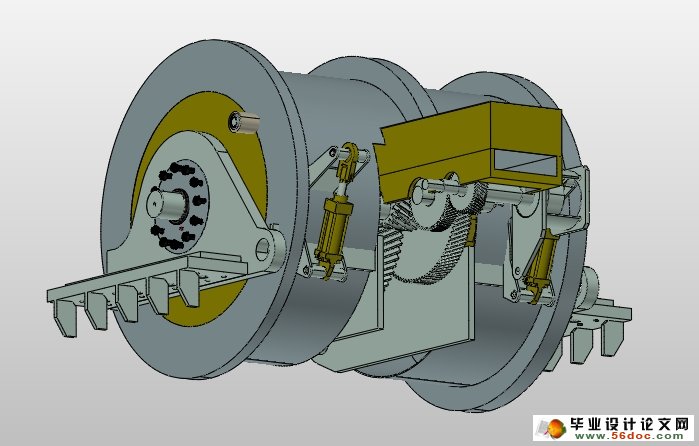

液压防爆提升机由机械、液压传动、电气部分等组成。采用鼠笼型防爆主电机驱动双向变量主油泵；主油泵和二台内曲线低速大扭矩液压马达组成闭合回路、衡扭矩液压调速系统；二台液压马达分别布置在主组装置两侧与主组联接,拖动提升机运转。提升机有二台辅助油泵，一台工作、一台备用。辅助油泵中，其大泵作补油泵用，给主液压传动补油；小泵作控制用，给制动系统、操作系统、调绳系统供油。
    提升机采用远距离液控操纵方式。司机通过操作液压式比例先导伐给主油泵的比例油缸输入由低到高的压力油，使主油泵的行程调节器动作，改变主油泵摆动的缸体的倾角来改变主油泵的流量，以改变液压马达的转速，使提升机起动，加速运转。司机通过操作液压式比例先导伐的手柄扳到不同角度，就可使主油泵输出不同的流量，使提升机得到不同的提升速度。当液压式比例先导伐的手柄扳到最大位置时，提升速度最大。当液压式比例先导伐的手柄扳到中立位置时，提升机停车。当手柄反方向扳动时，提升机反方向运行。

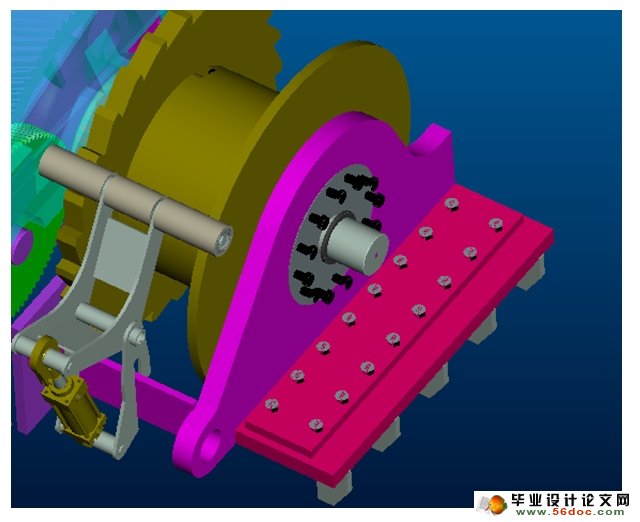

    提升机采用盘型闸制动，以实现提升机的正常和紧急制动。正常制动的制动力靠液压传动装置本身产生的。提升时负荷成为制动力。下放重物时液压马达变为泵。液压泵变为液压马达。使电动机产生发电反馈制动。盘型制动器不参与工作制动。只是在提升机卷筒停止运转后作为保险装置来使用。提升机在运行中出现故障，保险装置自动工作，也可由司机用脚踏开关进行紧急制动停车。
    提升制动系统有压力油时，盘型闸制动打开，没有压力油盘型闸制动。司机操作的液压式比例先导阀共有4个减压阀，其中两个减压阀操纵主油泵正反向供油，另两个减压阀控制盘型闸的开起，当司机操作液压式比例先导伐时，同时压下两个阀，一个阀输出的压力油进主泵的比例油缸，使主泵向液压马达供油并使其运转。另一个阀输出的压力油供制动系统的液控换向阀，使制动系统向盘型制动器供油，盘型闸制动打开、使提升机运转。当司机扳回液压式比例先导伐的手柄扳到中立位置时，（比例油缸向中位返回）主泵流量逐渐减小到零，液压马达停止运转。同时液控换向阀由于没有压力油而复位，提升机制动。这样就实现了开始提升运转时，盘型制动闸同时打开，提升机停止运转时，盘型制动闸同时立刻制动，保征了提升机的安全运行。
