SS800三足式离心机设计(含CAD图,PROE三维图)
无需注册登录,支付后按照提示操作即可获取该资料.

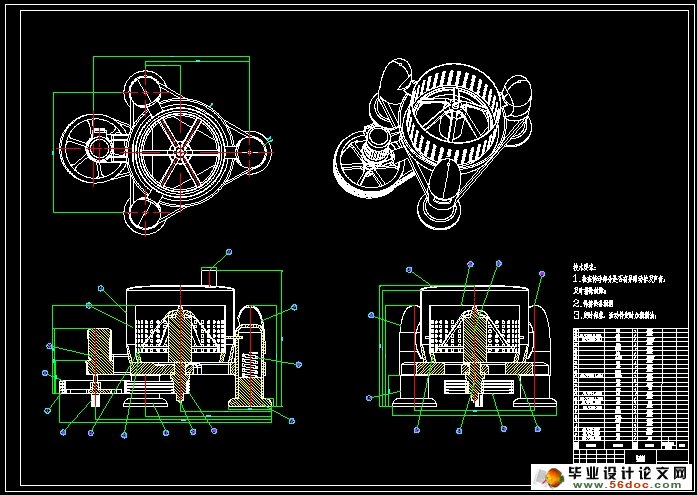

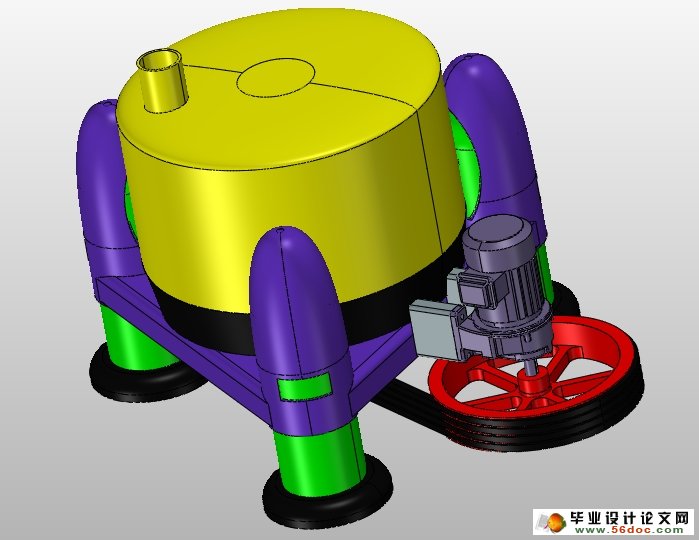

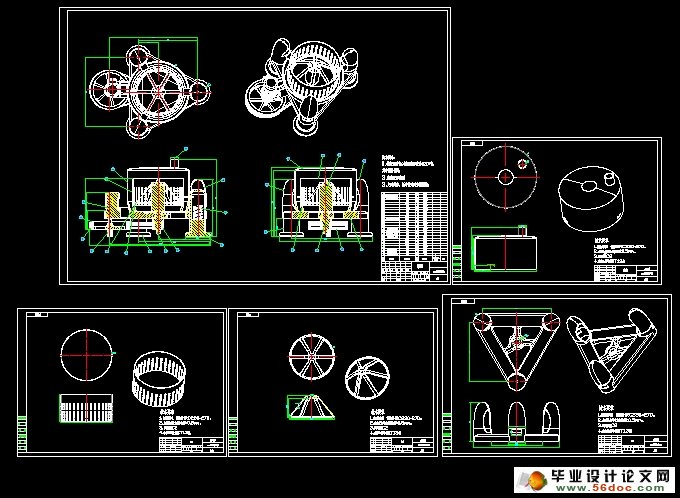

SS800三足式离心机设计(含CAD图,PROE三维图)(任务书,论文说明书15000字,CAD图纸5张,PROE三维图)
摘要:离心机作为固液分离设备广泛应用于工、农业生产的各部门和国防、环境保护等领域。三足离心机是一种广泛应用的高效离心分离设备,它具有连续操作、处理量大、单位产量耗电量较少、适应性强等特点。它主要应用于化工、石化、食品、医药、矿业、机械、环保等部门中需要对固液混合物(或称浆液)进行脱水、澄清、浓缩、分级和分离等操作的场合。随着科技进步和国民经济的发展,其应用领域还在进一步扩大。三足离心机具有连续操作、处理量大、单位产量耗电量较少、适应性强等特点。随着生产规模的逐渐扩大,作为石化企业关键设备的离心机开始逐渐向大型化、重型化方向发展。
本文主要介绍三足式离心机的工作原理、系统结构和SS800转动轴人工缷料离心机的系统结构。同时详细介绍了SS800转动轴人工缷料离心机辐条半锥角、液池深度、脱水区长度等辐条基本结构参数及转动轴头数、距、条辐高度、转动轴条辐与辐条的间隙、条辐与辐条内壁母线的关系等转动轴条辐的基本结构;对分离因数、生产能力、运行功率等进行了理论推算和数据校核;确定了辐条,主轴和转动轴部分的技术参数对辐条和主轴进行了强度校核。据设计计算、功能参数校核认为WL-60转动轴人工缷料离心机可以满足使用要求,各项技术性能指标达到预期。
关键词:三足离心机;分离因数;生产能力;强度设计
目录
目录 II
1. 绪论 1
1.1概述 1
1.1.1离心机发展介绍 1
1.2三足式离心机的结构特点及工作原理 5
2.三足式离心机工艺计算 8
2.1分离因数的计算 8
2.2生产能力计算 8
3.功率计算 10
3.1启动转动件所需的功率N1 10
3.2加速物料所需的功率N2 11
3.3轴承摩擦损耗的功率N3 12
3.4空气摩擦消耗的功率N4 12
3.5人工缷料所需的功率N5 13
3.6总功率计算 14
3.7电动机的选择 14
4.传动设计 14
4.1转动轴相关参数的确定 14
4.2进料口直径的确定 15
5.强度校核 16
5.1辐条的强度校核 16
5.2主轴的强度校核 19
6.结语 21
