ZL80型整粒机(含CAD零件图装配图)

ZL80型整粒机(含CAD零件图装配图)(论文说明书12000字,CAD图5张)
摘 要
本文是关于整粒机的设计说明。首先，本文介绍了粉体工程的发展和粉体研究的目的。其次，是对粉体特性的介绍，包括颗粒粒径，颗粒形状因数，粒径分布，粉体相关力学性能等方面。本文的第三章是关于ZL80型整粒机的设计。整粒机是一个新概念，它是把筛分机械的筛分功能和破碎机的破碎功能结合在一起，开发出来的一种粉体机械。整粒机的工作包括对物料的打磨和筛分作业处理。而ZL80型整粒机能让物料达到一定的粒度。ZL80型整粒机的工作原理是物料先从进料漏斗进入机体，经螺旋传动装置被送进具有破碎功能的功能模块，并在筛分模块的作用下，当物料达到一定的粒度后，便从出料口排出。我的毕业设计就是对整粒机的认识和研究，并设计出ZL80型整粒机的总体结构，完成整粒机的相关计算。
关键字：破碎  筛分  整粒

ZL80 grain of machine
ABSTRACT
    this article is about the entire grain of machine design showing. First, this article introduced the powder body project development and the powder body studies goal. Next, is to the powder body characteristic introduction, including the pellet particle size, the grain shape factor, the grain-size distribution, the powder related mechanics performance. The this article third chapter is about the ZL80 entire grain of machine design. The entire grain machine is a new concept, it is sieves the machinery the screening function and the crusher function unifies in together, develops one kind of powder body machinery. Entire grain of machine work including to material crash and screening job processing. But ZL80 spheroidization entire grain of function lets the material achieve certain granularity. The ZL80 entire grain of machine principle of work is the material first enters organism from the feeding funnel, is fed in after the screw gearing has the crash function module, and in under screening module function, after the material achieved certain granularity, then discharges from the discharge hole. My graduation project is to the entire grain of machine understanding and the research, and designs the ZL80 entire grain of machine overall structure, completes the entire grain of machine correlation computation.
Key words: The powder body project   powder body characteristic   the entire grain machine


目  录
摘 要    I
ABSTRACT    II
第一章  引言    1
1.1 粉体工程的发展和内涵    1
1.1.1  粉体技术的发展    1
1.1.2  粉体研究的内涵    1
第二章  粉体的性质与性能    3
2.1粉体的基本性质    3
2.1.1 粉体的粒径    3
2.1.2 粉体粒度分布    3
2.1.3 粉体的颗粒形状    4
2.1.4 粉体粒径和形状的测量方法    5
2.1.5 颗粒群的堆积性质    6
2.2 粉体力学    10
2.2.1 粉体的力学特性    10
第三章 ZL80型整粒机计算说明    12

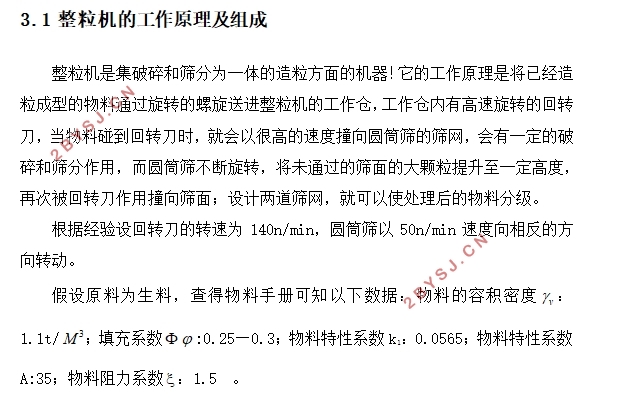

3.1 整粒机的工作原理及组成    12
3.2 圆筒筛半径的确定    12
3.3 圆筒筛的功率的计算    13
3.4 破碎部分回转刀的参数计算    14
3.5 破碎部分的功率的计算    14
3.6 螺旋直径的确定    15
3.7 螺旋轴的功率    16
3.8 齿轮传动部分效率的估算    16
3.9 所有部分功率的估算    16
3.10 轴的选择与校核    17
3.11 轴的强度校核    23
3.12 轴承的校核与定位    25
3.13 减速器与电机的选择    26
3.14 ZL80型整粒机的结构设计    26
结语    27
参考文献    28
致谢    29
