散装物料收集器的设计(含CAD零件装配图,SolidWorks三维造型)

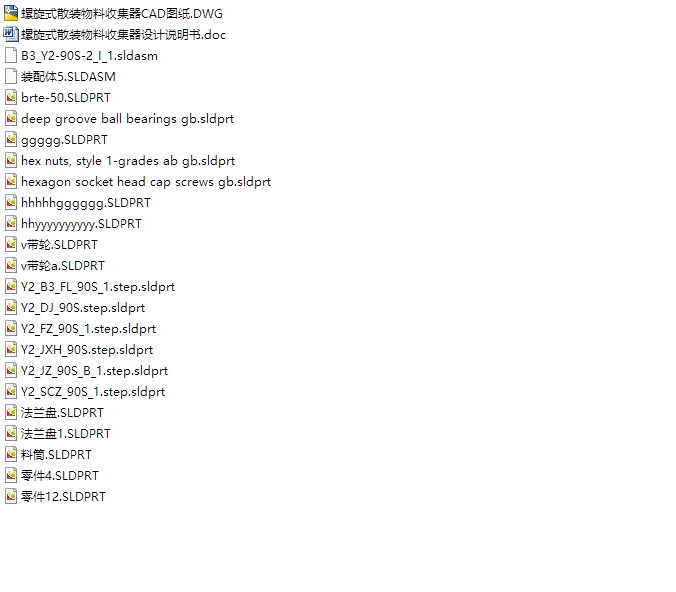

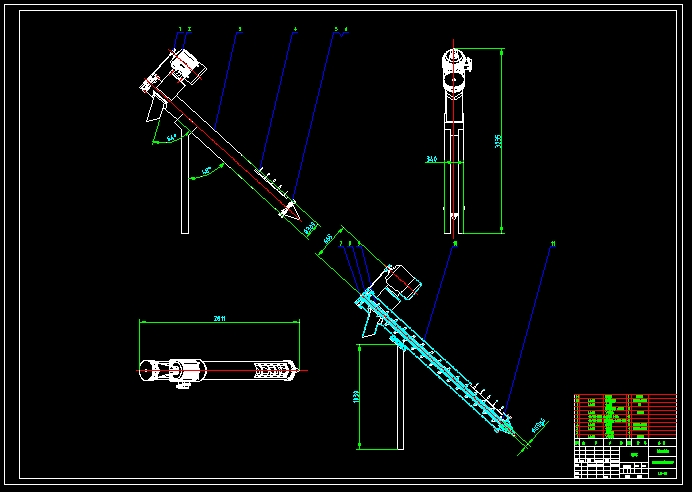

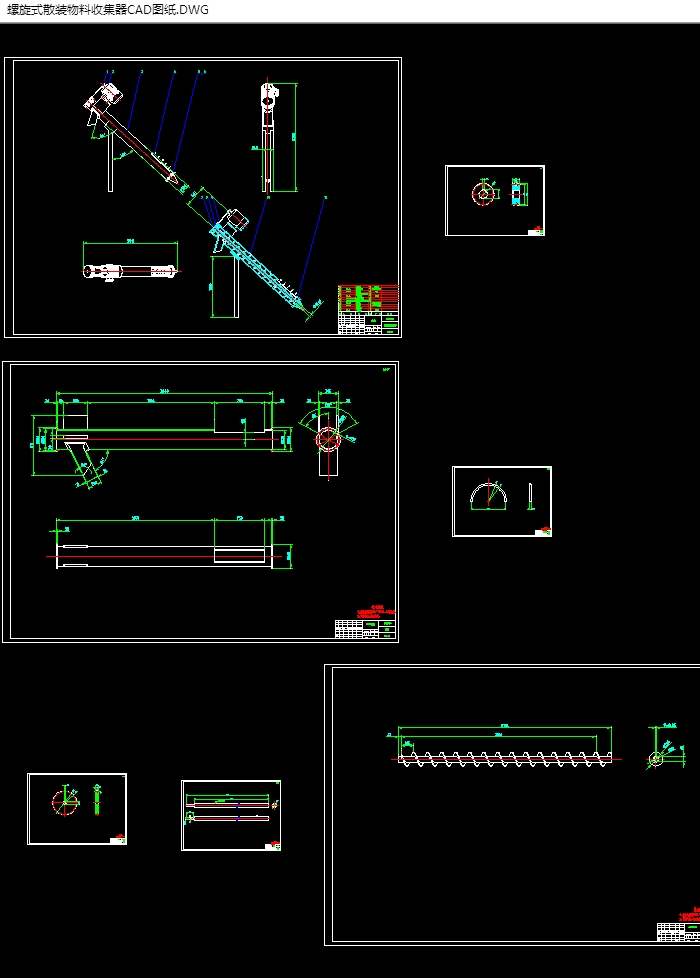

散装物料收集器的设计(含CAD零件装配图,SolidWorks三维造型)(论文说明书6600字,CAD图纸7张,SolidWorks三维图,答辩PPT)
The design of sprial bulk matiar collection
摘要
本次设计的题目是螺旋式散装物料收集器的设计，此种螺旋式散装物料收集器的出现不仅能够大大提高生产效率，也可以实现农业的自动化大生产，当今激烈的市场竞争和企业信息化的要求,企业对螺旋式散装物料收集器的设计及制造提出了更高的要求,要求新型的螺旋式散装物料收集器能够承载更多的散装物料，并且能够做到高精度，高效率来对散装物料进行收集作业。以螺旋式散装物料收集机构为研究对象,探讨一种形式简洁、方便控制的自动收集器模型,从产能规划和收集速度两个层面上研究提高该螺旋式散装物料收集器的速度与产能的方法,对于推动螺旋式散装物料收集器机械基础理论和关键技术研究,提高我国在自动化行业的竞争实力将具有非常深远的意义。
    本课题研究一种螺旋式散装物料收集器，研究一种高速、轻型、低成本,高速的螺旋物料收集器，该种类型设备的设计，不但在自动化领域是一个新的突破，对物料的输送领域的理论和应用来说，也是一个新的发展方向。对推动机构设计理论、散装物料收集技术、计算机控制技术、技术经济分析等多学科交叉，具有重要理论意义和工程实用价值。

关键词：螺旋式  散装物料  收集器

ABSTRACT
This paper mainly introduces the current situation and development prospect of automotive beauty decoration industry, car beauty industry is experiencing a hitherto unknown development opportunity. But due to the current situation of enterprise development disorder, not standardized, quality of personnel is low, which seriously restrict the development of the industry. With car ownership in China increased year by year, change the status quo is imminent, and at the same time, through the practice in developed countries concluded that car decoration and beauty will be the century of China's most promising gold industry, known as the automotive industry "second gold", is a sunshine industry.
    his paper mainly to the four bar mechanism as the main execution elements to design of micro walking the whole scheme of the four bar mechanism. Its principle is diagonal synchronization, leg activity by the structure of the crank rocker, front leg movements around the same, it detailed performance curve characteristics of the connecting rod,when the curve trajectory diagonal straight line segment,the motion trajectory when the diagonal curve is slanting line do the walking motion, robot.

Key words: The design of sprial bulk matiar collection，Manufacture,Efficiency,Important significance


2螺旋式散装物料收集器总体结构的设计
2.1 螺旋式散装物料收集器的结构原理

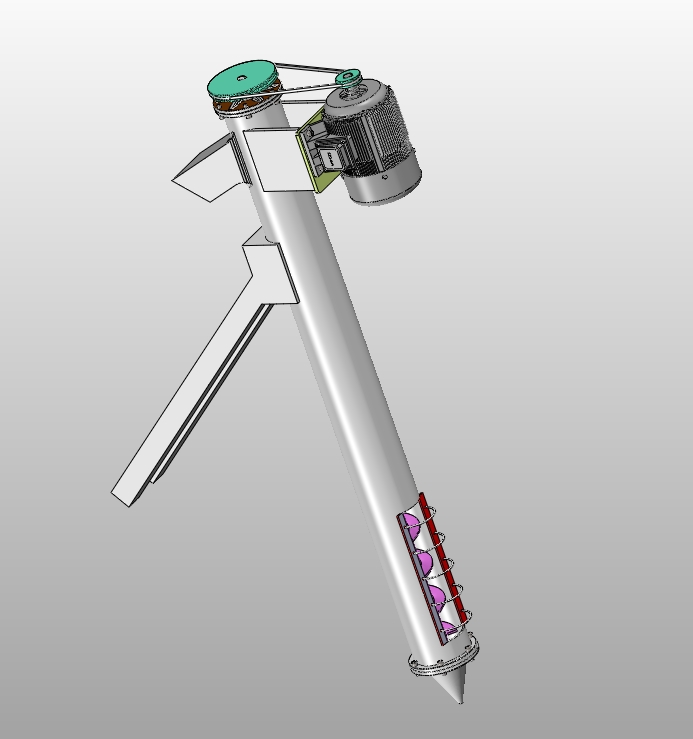

该螺旋式散装物料收集器的工作原理为：人工或者其他配套设备将物料倒入进料斗，然后里面的螺旋式收集器对物料进行收集并沿着传动轴储料管上移，直到储料管的顶端的物料出口自动排出，达到物料收集的作用，其工作方式：由电机带动传动轴转动，向上运输物料其具体的结构原理图分析如下图所示：

2.2螺旋式散装物料收集器的结构

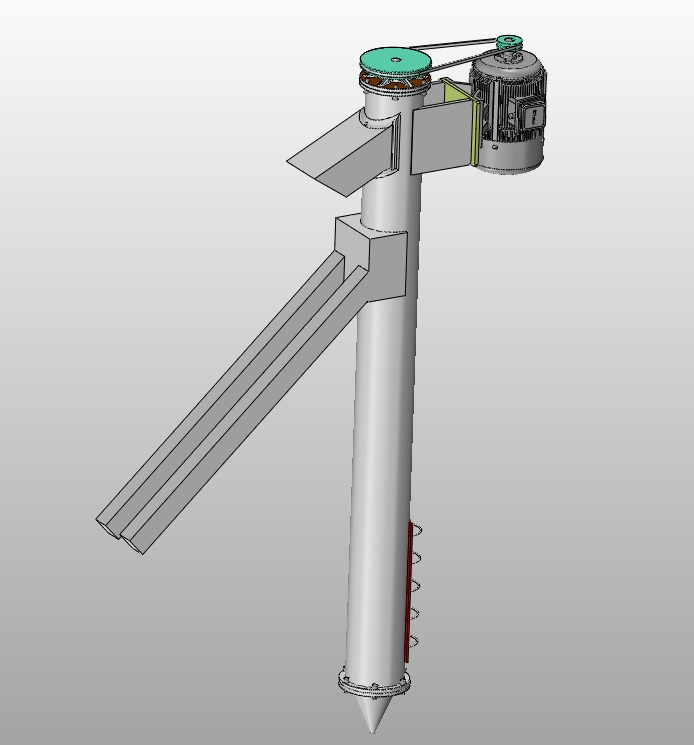

该螺旋式散装物料收集器的具体结构为：螺旋收集器的进料口放置于成堆堆放的散装物料里面，然后里面的螺旋式收集器对物料进行收集并沿着储料管上移，直到储料管的顶端的物料出口自动排出。

2.2.1送料机构
    送料机构主要有料筒和螺旋收集器组成，通过将螺旋收集器的进料端放入散装物料里面来进行送料。
2.2.2输送机构
输送机构主要由螺旋收集器和传动轴，轴承座等组成，是该螺旋式散装物料收集器的核心部件。
2.2.3驱动机构

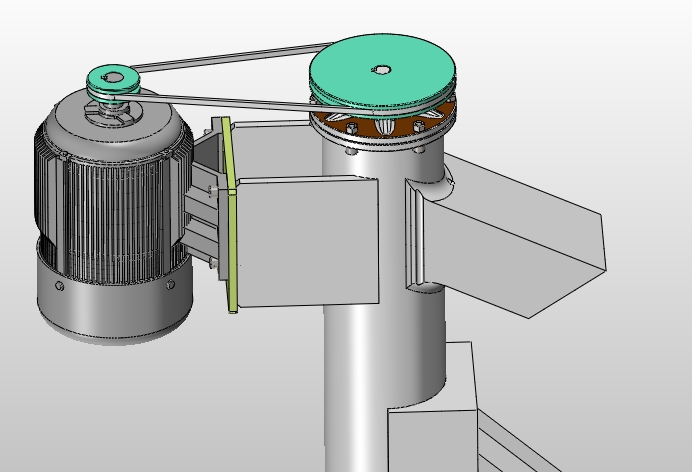

    驱动机构主要电机通过带传动实现传动轴的转动，而螺旋式收集器是与传动轴通过键槽固结的，所以从而带动了螺旋式收集器的转动来进行散装物料的收集，并提高了效率。


目 录
摘要    I
ABSTRACT    II
1引言    1
  1.1 课题的来源与研究的目的和意义    1
  1.2 本课题研究的内容    3
2螺旋式散装物料收集器总体结构的设计    5
  2.1螺旋式散装物料收集器的结构原理    7
  2.2螺旋式散装物料收集器的结构    8
    2.2.1进料机构    9
    2.2.2输送机构    10
    2.2.3驱动机构    10
3机械传动部分的设计计算    11
  3.1电机的选型计算    12
  3.2 V带传动的设计计算    14
  3.3带传动的设计    10
    3.3.1设计功率    10
    3.3.2 选定带型    10
    3.3.3 传动比    14
    3.3.4 小带轮基准直径    15
    3.3.5 大带轮基准直径    15
    3.3.6 带速验算    15
    3.3.7 初定轴间距    15
    3.3.8 所需带的基准长度    16
    3.3.9 实际轴间距    17
    3.3.10 小带轮包角    17
    3.3.11单根V带的基本额定功率    18
    3.3.12  时单根V带型额定功率增量    18
    3.3.13 V带的根数    19
    3.3.14 单根V带的预紧力    20
    3.3.15作用在轴上的力    20
    3.3.16带轮的结构和尺寸    21
  3.4传动轴的设计计算    21
4各主要零部件强度的校核    22
  4.1轴承强度的校核计算    25
5电气控制部分的设计与安装    26
结论    27
致谢    28
参考文献    29
