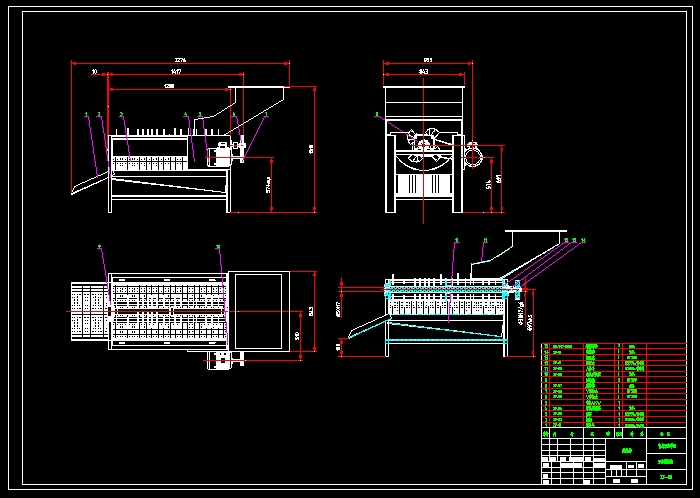

玉米脱粒机的设计(含CAD零件装配图,SolidWorks三维图)

玉米脱粒机的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书7200字,CAD图纸9张,SolidWorks三维图,答辩PPT)
The design of corn thresher
摘 要
 本次设计的题目是玉米脱粒机的设计，此种玉米脱粒机的出现不仅能够大大提高生产效率，也可以实现农业的自动化大生产，并且玉米脱粒机更接近我们的生活实际。在某种程度上面来说，通过设计处此次在玉米脱粒机，可以大大提高未来玉米脱粒机的商品价值，并且为后续在玉米脱粒机的发展肯进步起到很大的推进作用和借鉴价值。
 然而机械设备又是机械工业的重要组成部分，不论是传统的脱粒设备，还是现代脱粒设备，玉米脱粒机都是十分重要的。因此，好的玉米脱粒机的设计可以提高产品劳动生产率，保证和提高加工精度，降低生产成本等，从而使产品在保证精度的前提下提高效率、降低成本。
 传统的实现玉米脱粒的方法都是依靠人工的方式，这样工作效率低下，质量得不到保证，而本课题所设计的玉米脱粒机，能够实现玉米的自动脱粒，在人工脱粒的基础上面大大地提高了生产效率，降低了劳动成本，特别与发达国家的玉米脱粒设备相比，还是有一定的差距，因此新型玉米脱粒机的设计具有重要意义。
关键词：玉米脱粒机 制造 效率 重要意义 摩擦板齿式脱粒

Abstract
    For a lot of special places, like the risk is very big, or we are difficult to reach, such as disarm bombs, unknown corresponding domains such as detection, probing deep of more dangerous situation usually need to implement the robot.It’s a main part of robot for micro pedipulator, walking robots and more than six feet, compared to the eight Legged robot.
    because of strong bearing capacity, good stability, which the meritss is simple construction, so, a large number of researchers around the world, start generally attach importance.This paper mainly to the four bar mechanism as the main execution elements to design of micro walking the whole scheme of the four bar mechanism. Its principle is diagonal synchronization, leg activity by the structure of the crank rocker, front leg movements around the same.
    it detailed performance curve characteristics of the connecting rod,when the curve trajectory diagonal straight line segment, the robot is stationary, the motion trajectory when the diagonal curve is slanting line do the walking motion, robot. The miniature walking robot is mainly driven by  servo motor, so as to drive the leg action driven synchronous belt wheel by a crank and rocker mechanism.
Key words: Rice thresher manufacturing efficiency  significance of friction  plate threshing

玉米脱粒机的结构原理
该玉米脱粒机设计，采用摩擦板齿式脱粒的形式来进行，人们把玉米放入到玉米脱粒机的里面，玉米由于螺旋导料板的作用下就自动进入脱粒区，因为脱粒区的栅格板由钢焊制而成，其间隙大于玉米籽粒的宽度，使得玉米粒能够从栅格板穿过，栅格板下焊有筛体，可有效的降低对玉米果穗的流动阻力，提高脱净率。
2.3 机械传动部分的设计计算
2.3.1电机的选型计算
    玉米脱粒机是通过电机通过V带传动带动脱离体旋转，从而实现玉米的脱粒功能，该玉米脱粒机采用普通三相电机通过带动带传动从而使脱离体旋转，脱粒方式采用摩擦板齿式脱粒进行对玉米的脱粒，具体的电机选型计算过程如下：
N= ＝4(KW)
G－玉米脱粒机的生产能力，1000kg/h
W－切割1kg物料耗用能量，其值与玉米直径有关，d小则w大，当d＝3mm，
取w＝0.0030kw.h/kg。（查B5p ）
 －传动效率，取0.75
所以根据N＝4kw，n＝1500r/min得Y112M-4电机的结构。


目 录
1引言    1
  1.1 课题的来源与研究的目的和意义    1
  1.2 本课题研究的内容    2
2玉米脱粒机总体方案的设计    3
  2.1 玉米脱粒机工作方式的选择    4
  2.2 玉米脱粒机的结构原理    6
  2.3 机械传动部分的设计计算    7
    2.3.1电机的选型计算    10
    2.3.2 V带传动的设计计算    11
    2.3.3传动轴的设计计算    13
3玉米脱粒机中主要零件的三维建模    15
  3.1筛体的三维建模    16
  3.2机架的三维建模    17
  3.3 V带轮的三维建模    19
  3.4玉米脱粒机的三维建模    20
4各主要零部件强度的校核    23
  4.1机架强度的校核与计算    25
  4.2轴承强度的校核计算    26
结论    27
致谢    28
参考文献    29
