汽车变速器拆装液压顶设计

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

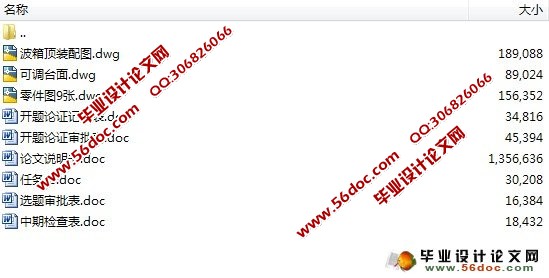

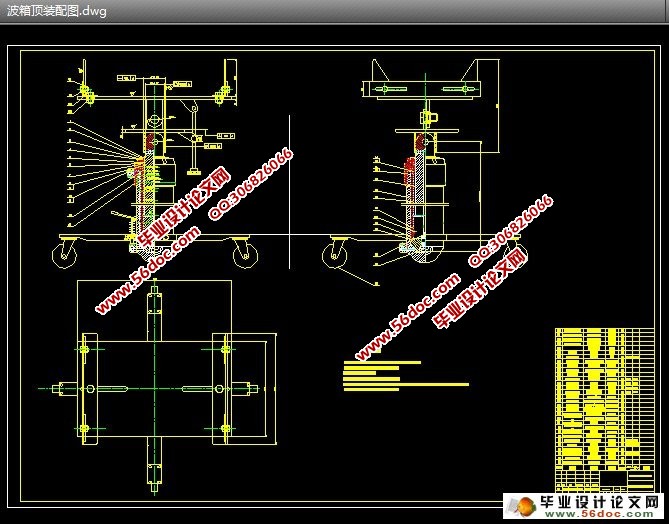

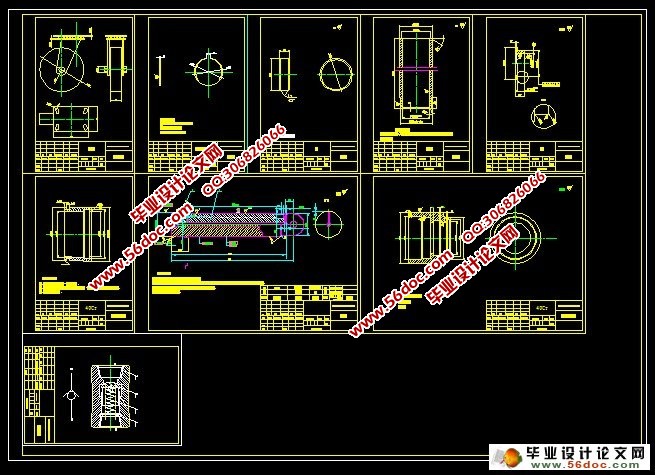

汽车变速器拆装液压顶设计(选题审批表,任务书,开题报告,中期检查表,论文说明书14100字,CAD图11张)
摘  要:变速器拆装液压顶是变速器总成拆装的关键设备,因为当前施工、维修、科研要求的增高,所以要求与之配套的变速器拆装液压顶的质量越高也好,安全性越高越好。其质量及各方面的优化不仅提高了工作过程的施工效率同时也保证了施工人员的人身安全。因此,设计一款高质量,便捷化的变速器拆装液压顶是发展的必然趋势。首先为了最大程度的模拟变速器拆装液压顶的现实工况,减少设计上的失误。本文以0.5T变速器拆装液压顶为例,分析其性能。然后分析变速器拆装液压顶的受力情况,计算出变速器拆装液压顶各主要零件的性能参数,通过分析这些参数了解是否能达到制造要求。本文通过一系列的计算以及分析,最终得到了较为满意的结果,在保证变速器拆装液压顶综合性能的前提下提高的施工的工作效率,提高了经济效益。
关键词:变速器,液压顶,液压系统,结构设计,强度分析

Automotive Transmission Disassembly Hydraulic Jacking
Abstract:Transmission and hydraulic transmission assembly of key equipment, construction, repair, because the current research requirements increased, so the requirement is matched with the transmission and hydraulic top quality higher or better, safety. Its quality and optimizing the process not only improves the work efficiency of the construction but also ensure the personal safety of construction staff. Therefore, the design of a high quality, convenient transmission and hydraulic top is the inevitable trend of development. First, in order to maximize the analog transmission and hydraulic top realistic condition, reduce design errors. Based on the0.5T transmission and hydraulic roof as an example, analysis of its performance. Then analyse the transmission assembly of hydraulic jacking force, calculates the transmission and hydraulic top major parts of the performance parameters, through the analysis of these parameters to learn whether can meet the manufacturing requirements. In this paper, through a series of calculation and analysis, the final result is satisfied, in order to ensure the transmission and hydraulic top comprehensive performance under the premise of improving construction efficiency, improve economic benefit.
Keywords:Transmission; Hydraulic jacking; Hydraulic system; Structural design;Strength analysis

本论文的构成与研究内容
本论文主要是由变速器拆装液压顶的介绍、总体结构强度分析、对关键零件强度分析和设计以及采用新工艺和新型密封元件改善变速器拆装液压顶工作性能等五部分构成。


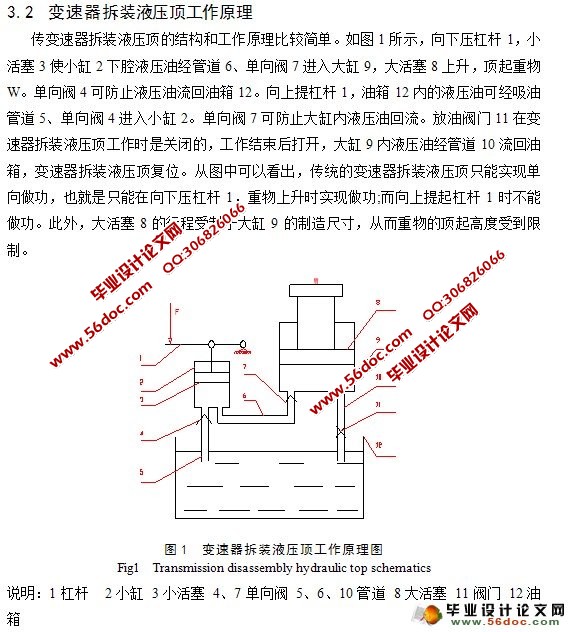

汽车变速器拆装液压顶设计
汽车变速器拆装液压顶设计
汽车变速器拆装液压顶设计
汽车变速器拆装液压顶设计
