CA6140车床法兰盘加工工艺,钻4×φ9mm孔的钻床夹具(课程设计)

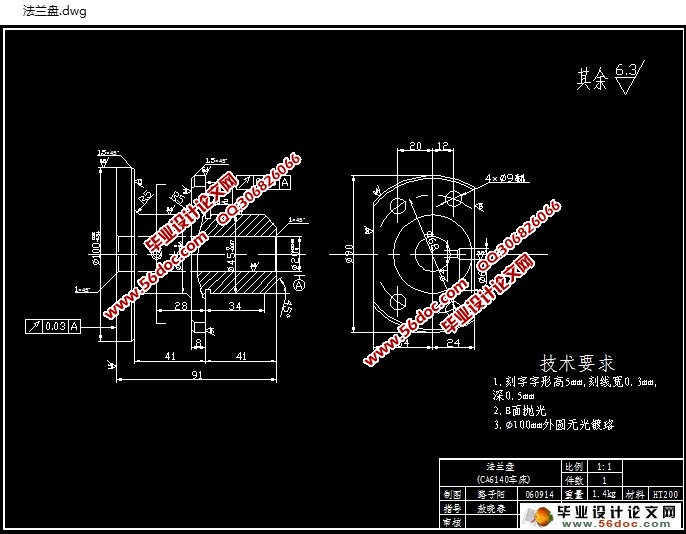

CA6140车床法兰盘加工工艺,钻4×φ9mm孔的钻床夹具(课程设计)(任务书,设计说明书2800字,CAD图纸4张,工序卡)
一、零件的分析
（一）  零件的作用
题目所给的零件是CA6140车床的法兰盘。主要是要来安装在机床上，起到导向的作用使机床实现进给运动。
（二）  零件的工艺分析
CA6140车床共有八处加工表面，其间有一定位置要求。分述如下：
1.   以φ100 为基准面加工表面
这一组加工表面包括：   ， 的右端面
2. 以   端面为基准， 先用 的钻头钻孔，然后再用铰刀铰孔
由于孔与 有跳动的要求，所以要以. 以   端面为基准
3．以   端面为基准，车 、 、 外圆，并导 ，和 ，
4．要以孔 为基准，精车所有外圆面，使其达到要求


目录
序言    2
一、零件的分析    2
（一）  零件的作用    2
（二）  零件的工艺分析    2
二、      工艺规程设计    3
(一)确定毛坯的制造形式    3
（二）基面的选择    3
（三）制定工艺路线    4
（四）机械加工余量、工序尺寸及毛皮尺寸的确定    5
（五）确立切削用量及基本工时    6
夹具设计：    10
