消声器隔板翻边模模具设计(含CAD零件图装配图)(开题报告,外文翻译,论文设计说明书17300字,CAD图14张)
摘要  随着我国工业化突飞猛进的发展和国外制造加工企业大量进入我国,我国逐渐成为世界制造加工中心。特别是汽车行业的快速发展,导致大量汽车配件的需求,模具是工业产品生产用的工艺装备,我们选择DY消声器隔板翻边模模具设计,实现消声器零件的大批量生产。为了实现消声器的批量生产,根据翻边模模具的特点,设计中对零件凸、凹模的结构、尺寸大小进行了设计与计算。针对模具中的卸料件进行了设计,还对模具的一些辅助设备进行了选择与配置。该模具适合于大、中批量生产成品,该模具有生产效率高,使用寿命长等优点。消声器隔板翻边模模具的设计,实现了汽车消音器零件的大批量生产。

关键词    消声器    隔板   翻边模    模具设计

The Silencer Partition Board Turns the
side form Mold Design
Abstract
The development and the overseas manufacture, processing enterprise which
has progressed by leaps and bounds along with our country industrialization massively enter our country, our country become the world manufacture processing center gradually. Specially the automobile profession fast development, causes the massive automobiles fitting the demand, the mold is the craft equipment which the industry product production uses, we choose the silencer partition board to turn the side form mold design, realizes the silencer components mass production. In order to realize the silencer volume production, according to turned the side form mold the characteristic, in the design is raised, the concave mold structure to the components, the size has carried on the design and the computation. Has carried on the design in view of the mold in ex-denning, but also has carried on the choice and the disposition to the mold some supporting facilities. This mold suits in a big way in the middle volume production end product, this mold has the production efficiency high, the production life is long and so on the merit. The silencer partition board turns the side form mold the design, has realized the automobile damper components mass production.

Keywords   Damper   Partition board   Turns the side form  Mold design

本次加工的零件是直径170mm厚度为1.5mm的圆片型零件,材料为Q235。
在本次设计中,将对以下零件进行设计:
上模板,下模板,凸模,凹模,凸模固定板,凹模固定板,导柱,导套,凸模垫板,凹模垫板,模柄,卸料板,橡皮,卸料导杆等。
1.2 产品的用途及使用范围
产品主要用于汽车消声器隔板V的批量生产,使消声器的批量生产成为可能。并且,本次设计的模具经过改造,同样可以对圆片型零件进行翻边。
1.3 主要工作原理
在压力机的作用下,上下模闭合,凸模压入凹模,把凸模和凹模之间的工件进行翻边。然后凹模升起,卸料板在橡皮的作用下把卡在凹模上面的余料卸下,送料方式为手工送料。


消声器隔板翻边模模具设计(含CAD零件图装配图)

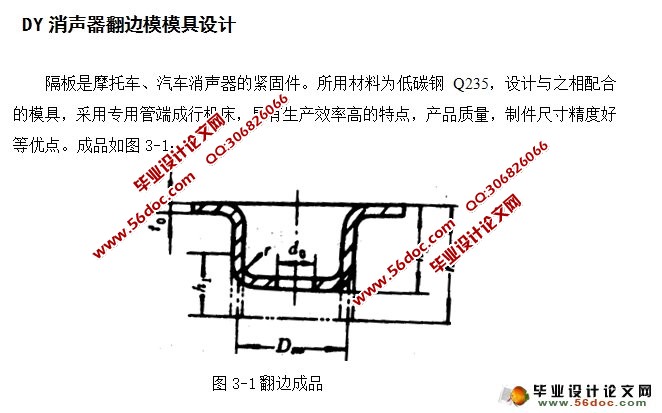

消声器隔板翻边模模具设计(含CAD零件图装配图)

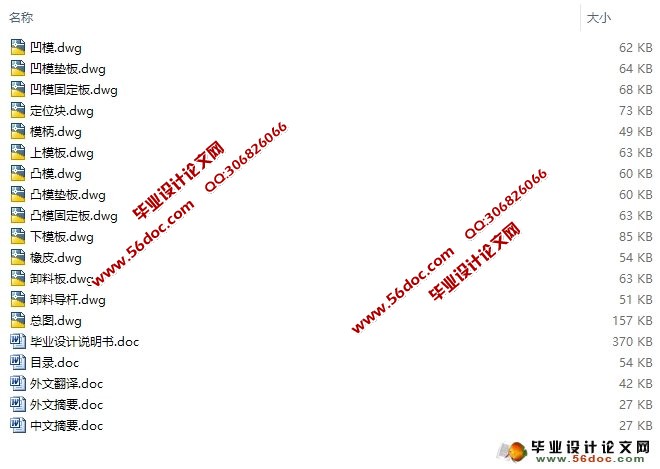

消声器隔板翻边模模具设计(含CAD零件图装配图)


目录
引言1
1 技术任务书(JR) 4
1.1 设计任务书4
1.2 产品的用途及使用范围4
1.3 主要工作原理4
1.4 国内外同类产品水平对比分析4
1.5 关键问题及解决办法6
1.6 消声器翻边模加工的经济性6
1.6.1 翻边件的成本分析6
1.6.2 降低制造成本的措施7
2 设计计算说明书(SS)7
2.1 DY消声器隔板翻边模模具分析7
2.1.1翻边件工艺设计7
2.1.2 消声器隔板模模具的驱动、驱动压力和运动8
2.1.3隔板翻边模模具型面构造和设计要求。9
2.2  DY消声器隔板翻边模模具整体构造及技术要求。9
2.2.1 隔板翻边模模具基本构造10
2.2.2 隔板翻边模模具的技术要求10
2.2.3 消声器翻边模模具整体构造及设计10
2.3  DY消声器翻边模模具设计11
2.3.1 零件的工艺分析12
2.3.2 隔板翻边模的计算12
2.4 凸模设计19
2.4.1 模具凸模结构及种类19
2.4.2 凸模长度计算19
2.5 凹模设计19
2.5.1 凹模外形尺寸20
2.5.2 凹模材料选择及热处理20
2.5.3 凹模强度校核20
2.6 凸模与凹模的固定21
2.7 卸料零件的设计21
2.8 定位装置21
2.8.1 定位板21
2.8.2 定位销22
2.8.3 固定板、垫板、模座的设计22
2.8.4 模柄、卸料导杆、导柱和导套的设计与选择23
2.8.5 压力机的选用23
2.8.6 确定模具闭合高度23
2.8.7紧固件的选择和配置23
2.8.8 翻边安全生产与自动化24
3 使用说明书(SM) 24
3.1 翻边模的上下模安装 24
3.2 试模25
3.3 模具保管和维护  25
4 标准化审查报告26
结论27
参考文献28
致谢29
