Φ48顶盖冲压工艺及模具设计(含CAD图,加工工艺卡)

Φ48顶盖冲压工艺及模具设计(含CAD图,加工工艺卡)(开题报告,文献综述,设计说明书11500字,CAD图7张,加工工艺卡)
摘  要
现在模具工业已经是现代工业发展的重要基础了，而对于模具工业来说冲压模则是重要的部分。在近几年来，与机械有关的各行各业都极其重视模具的设计研发还有应用，不只是模具已发展成为一项比较成熟的技术，还因为模具在现代工业的生产之中发挥极为重要的作用。
在本次的毕业设计中，先是介绍了顶盖的结构特点，之后对其工艺特点进行了仔细的分析，然后再根据他的结构特点对模具进行了研究和设计。其中重点介绍了制造这个零件模具的工位设计、模具结构设计、模具凸模、凹模设计、固定板设计等。还介绍了模具的组装和调试。该模具结构简单，加工质量好，生产效率高。
在这次设计过程中，多多少少遇到了一点难题，但是在自己的努力下最终这些难题都得到了解决。这次设计我是对模具设计的一次全方位的了解，相信对自己在今后的学习生活工作中会有帮助。

关键词：模具设计，冲压模具

ABSTRACT
   Mold industry is the foundation of modern industrial development, stamping die mold industry is an important component.In recent years, and mechanical-related industries are increasing emphasis on the various mold design and application, not only because of mold has become common for a more mature technology, but also because of mold in the modern industry play an increasingly important role in.
  During the graduation design, first introduced the structure of the workpiece, the analysis of its technological features, and then according to their structural features of the mold design.Which focused on the forming of the parts progressive die strip layout design, station design, the overall structure of mold design, mold convex and concave mold design, stationary design and lift top-feeding device, discharging plate and the component materials, heat treatment technology requirements.Also introduced the mold assembly and debugging.
The design process, the inevitable encounter some difficulties, but through the efforts would ultimately be resolved.This design is a practical die design a comprehensive, I believe their work done in the future there will be a considerable help.
Keywords: die design, stamping die


目    录
绪论
1.1我国冲压模具业发展及现状    5
1.2冲压的概念、特点及应用    5
2.顶盖冲压件工艺分析...7

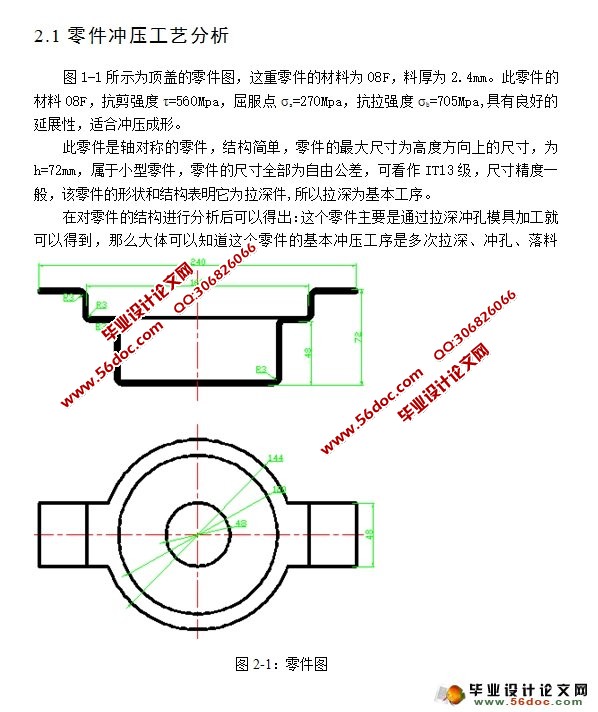

2.1零件冲压工艺分析    7
2.2拟定冲压工艺方案    8
    2.2.1 冲压工序分析    8
2.3毛坯尺寸及排样设计    9
3.通过冲压力计算初选压力机    13
3.1切口力、拉深力、冲裁力计算的相关参数[4]    13
3.2切口力及卸料力的计算    14
3.3拉深力、卸料力及顶件力的计算    14
3.4冲裁力、卸料力及顶件力的计算    14
3.5压力中心的确定    14
3.6冲压总力的计算    15
4.模具结构形式选择    15
4.1辅助结构设计    18
4.2 工作零件    19
4.3辅助零件    19
    4.3.1凸、凹模的固定形式    19
    4.3.2垫板    20
    4.3.3模板    20
    4.3.4模柄    20
5.模具主要工作部分尺寸计算    20
5.1 拉伸凸、凹模的尺寸及公差    22
5.2 切口凸、凹模的工作部分尺寸及公差[1]    23
5.3落料凸、凹模的工作部分尺寸及公差[1]    23
6.校核压力机及模具安装    24
设计小结    25
参考文献    26
致  谢    27
