塑件的结构分析

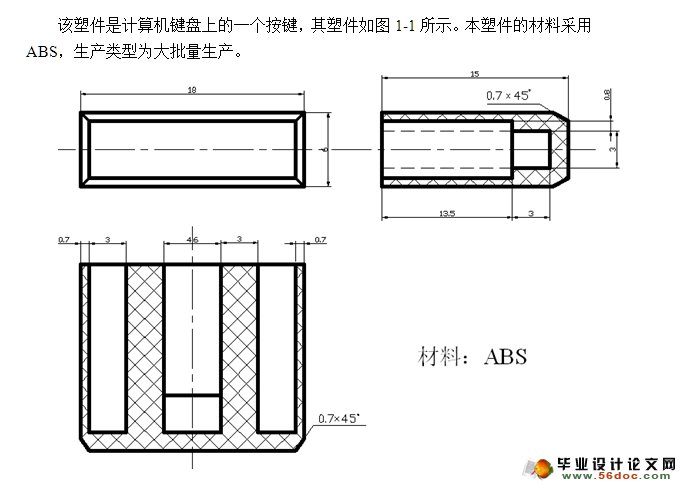

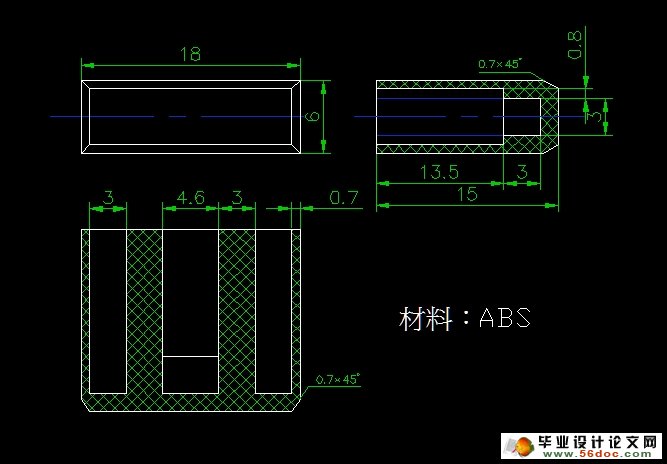

从零件图上分析,该零件总体长度为长方形,内部有三个凹槽，中间凹槽上部有阶梯孔。该塑件长18mm,宽6mm.中间凹槽上部较小,较小部分截面为长方形,截面尺寸长4.6mm，宽3mm,高度为3mm，较大部分截面形状为正方形,边长为4.6mm，高度为10.5mm。另外两个凹槽呈对城分布,截面均为正方形,边长尺寸为3mm,高度为13.5mm。倒角为0.7 45°。从零件的壁厚来看,塑件的最大壁厚为3mm,最小壁厚为0.7mm,壁厚差为2.7mm,壁厚分布不均匀,但塑件体积和质量较小,所以不会出现成型困难。


目录
绪  论    1
第1章  模塑工艺规程的编制    3
1.1 塑件的工艺性分析    3
1.2 计算塑件的体积和质量    4
1.3 塑件注塑工艺参数的确定    4
1.4注塑机的选用    5
第2章  注塑模的结构设计    6
2.1 分型面的设计    6
2.2 模腔数量的确定    7
2.3 确定型腔的排列方式    7
2.4 浇注系统设计    8
2.5 成型零件结构设计    9
第3章  模具设计的有关计算    11
3.1 型芯和型腔的工作尺寸计算    11
3.2 型腔侧壁厚度计算    13
第4章  模具加热与冷却系统的计算    14
第5章  导向与定位机构计算    15
5.1 导柱设计    15
5.2 导套的设计    15
第6章  脱模机构设计    16
6.1 脱模力计算    16
6.2推件板厚度计算    16
第7章  模具闭合高度的确定    17
第8注  注塑机有关参数的校核与模架选取    18
8.1 注塑机校核    19
8.2 模架的选取    19
第9章  模具的安装与试模    19
9.1 模具安装    19
9.2本模具的工作原理    19
9.3试模    19
第10章  注塑模主要零件加工工艺规程的编制    22
小  结    23
致  谢    24
参考文献    25
