电动机风扇罩正反拉深模设计(含CAD零件装配图,工艺卡)

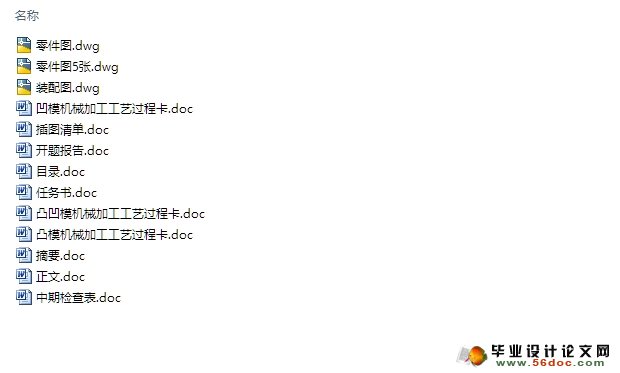

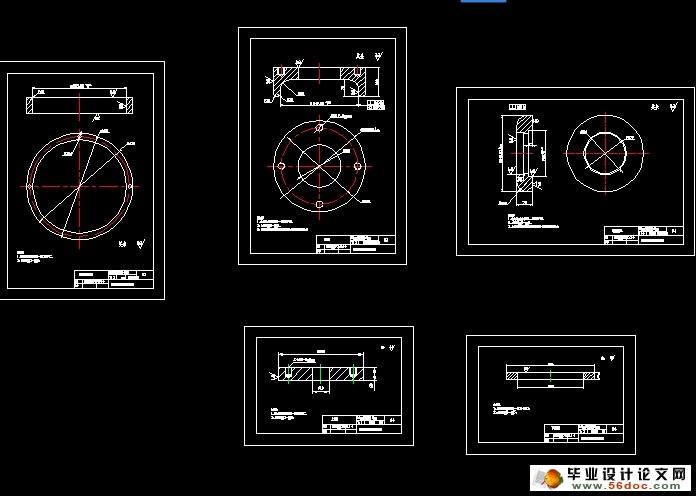

电动机风扇罩正反拉深模设计(含CAD零件装配图,工艺卡)(任务书,开题报告,中期检查表,论文说明书11000字,CAD图纸6张,工艺卡)

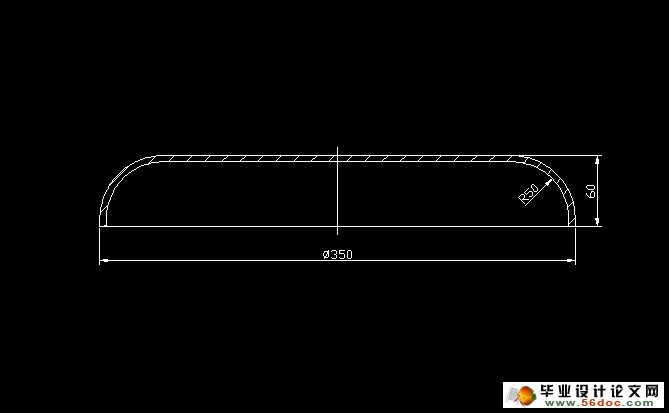

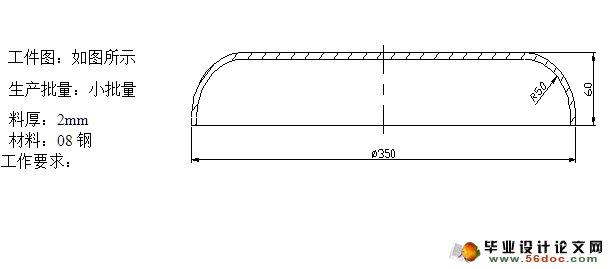

该工件属于典型的无凸缘圆筒形拉深，要求内形尺寸,形状简单对称，该工件作为另一零件的罩，对表面粗糙度没有特殊要求。所有尺寸均为自由公差，按IT14级确定工件的公差，可用落料获得的圆形板料进行拉深，拉深成为外径为 350，内圆角ｒ为50mm的无凸缘圆筒，工件总高度尺寸60㎜可在最后进行一道修边工序达到要求。 一般冲压均能满足其尺寸精度要求，对零件的厚度变化也没有要求。圆筒形件的毛坯为圆形板料，可以通过落料获得。08钢是优质碳素结构钢，具有良好的冲压性能。
综上所述，该工件的精度及结构尺寸都能满足冲压工艺要求，工件的拉深工艺性较好。该工件在满足冲压工艺性要求的前提下，采用的冲压基本工序是落料、拉深。


插图清单
通气板  图4—1…………………………………………………………9
拉深凸模 图5－1………………………………………………………11
拉深凹模　图5－2 ……………………………………………………11
凸凹模　图5－3 ………………………………………………………12
下顶件器　图5－4 ……………………………………………………13
上模座　图5－5 ………………………………………………………14
上顶板　图5－6 ………………………………………………………15
定位销结构　图5－7 …………………………………………………16

目    录
第1章 绪论………………………………………………………1
第2章 分析冲压件的工艺性…………………………………………3
第3章 冲压件工艺方案的制定………………………………………4
第4章 必要的工艺尺寸计算…………………………………………5
4.1 坯料尺寸的计算………………………………………………5
4.2 拉深次数的确定………………………………………………5
4.3 计算工序力  …………………………………………………5
4.4 模具主要零件部分尺寸的计算……………………………7
第5章 模具的总体设计………………………………………………10
5.1 工作零件的结构设计………………………………………10
5.2 定位方式的选 ……………………………………………13
5.3 出件方式的选择……………………………………………13
5.4 模具类型的选择……………………………………………14
5.5 模架及其它零部件的选用 ………………………………14
第6章 模具总装图……………………………………………………17
第7章 冲压设备的选定………………………………………………18
第8章 工作零件的加工工艺 ………………………………………19
8.1 凸模……………………………………………………………19
8.2 凹模……………………………………………………………20
8.3 凸、凹模………………………………………………………22
第9章 模具的装配与调试 …………………………………………24
9.1 模具的装配 …………………………………………………24
9.2 模具的调试  ……………………………………………… 25
结论………………………………………………………………27
致谢………………………………………………………………29
参考文献…………………………………………………………30
