弯曲件模具设计(含CAD零件装配图)

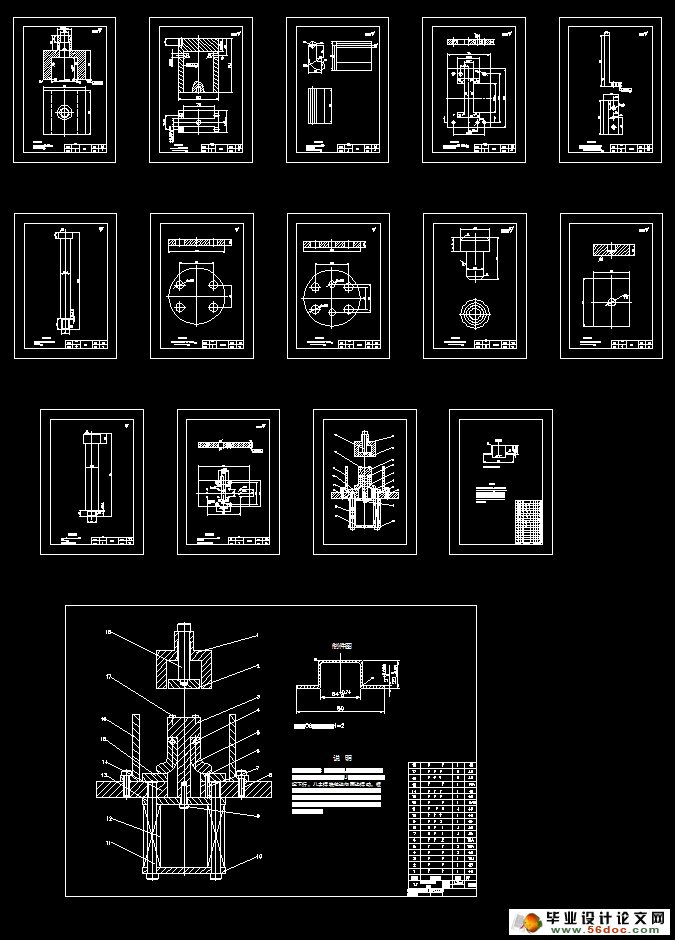

弯曲件模具设计(含CAD零件装配图)(开题报告,论文说明书10000字,CAD图纸15张)
本设计题目为弯曲模设计，体现了典型弯曲模的设计要求、内容及方向，有一定的设计意义。通过对该零件模具的设计，进一步加强了设计者弯曲模设计的基础知识，为设计更复杂的弯曲模具做好了铺垫和吸取了更深刻的经验。
本设计运用弯曲成型工艺及模具设计的基础知识，首先分析了板材的性能要求，为选取模具的类型做好了准备；然后计算了弯曲件的弯曲力，便于选取压力机吨位及确定压力机型号；最后分析了弯曲件的特征，确定模具的设计参数、设计要点及顶出装置的选取。
本设计采用了八字摆块复合模成型 型件。复合模具有生产效率高，制件精度高等特点，特别适合大批量高精度生产。成型原理可划分为两个阶段：首先，凸模与凹模共同作用成型U形件；凹模继续下行，迫使摆块左右摆动动作，U型件被再次弯曲成型，最后成型 型件，这种机构动作灵活可靠，设计方便，非常适合在本副模具中使用。

工件名称： 弯曲件

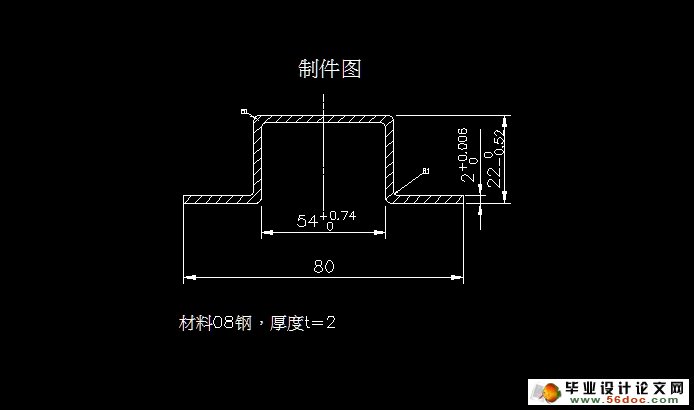

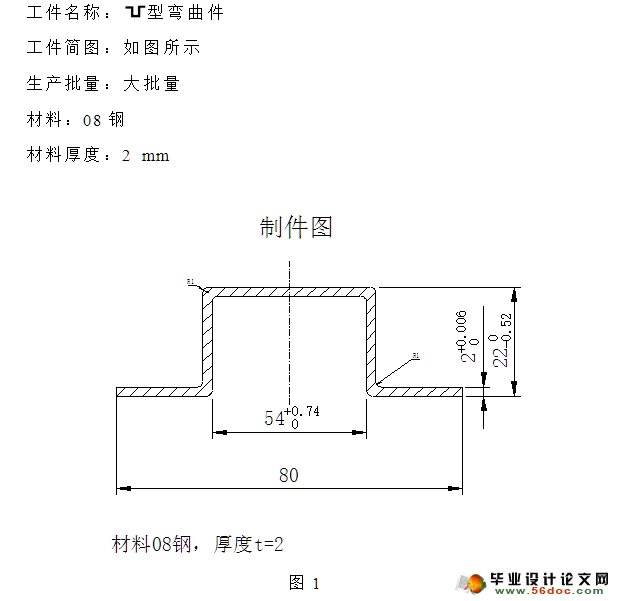

工件简图：如图所示
生产批量：大批量
材料：08钢
材料厚度：2 mm
