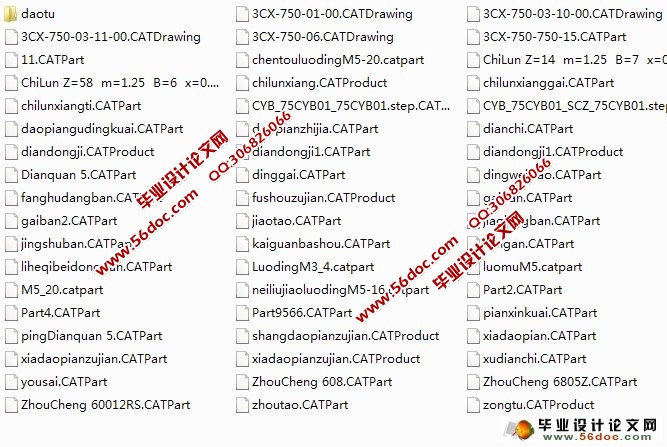

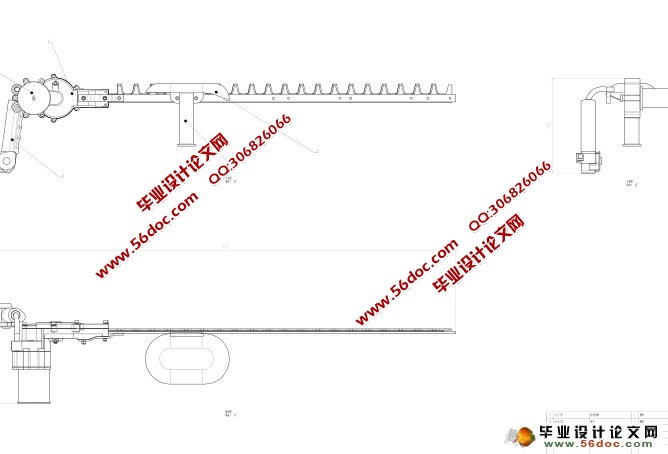

电动茶园修剪机的设计(PDF,CATIA)

摘要

茶园修剪机是一种小型茶园修剪器械。每年，茶园必须进行修剪，这对维 护茶园旺盛的生长，加强树冠新梢的密度，有着良好的作用，并能达到培育有要求的树冠面。因此，修剪是茶园生长的主要技术措施之一。现有茶园修剪机存在着手持部分重量过重，劳动强度大的缺点。本文设计了一种便携式双刃面往复式茶园修剪机，采用电机为动力，通过减速装置传递到工作部分，与执行机构连接。

减速器采用直齿圆柱齿轮，减速器将动力传到曲柄滑块机构，由曲柄 滑块机构带动切割刀片做往复运动，切割刀片根据实地调研设计成与现种植茶园植物的宽幅相应的宽度，采用单动、双面刃刀片。本文所设计的往复式茶园修剪机能在很大程度上降低劳动者的作业难度。本文所设计的手提往复式茶园修剪机具有以下特点：

1、机体自带电机,外接电源，适应性强，操作安全。

2、减轻了工人操作时劳动的强度。

3、作业质量较好，性能稳定。

4、一机多用，既可用作茶园修剪整形，又可作为茶树修剪。

5、适应范围广

关键词：茶园修剪机；电动；方便；环保



Abstract

Hedge trimmer is a small garden pruning machinery each year, the hedge must be trimmred, which maintains. Hedge exuberant growth, enhance the density of the canopy shoots, have a good effect, and can meet the requirements of the canopy surface nurturing. Therefore, Hedge trimmer is the growth of the main technical measures. There is an existing hedge trimmers hand some of the weight is too heavy, labor-intensive shortcomings. This paper presents a double-hedgde surface portable reciprocating hedge trimmers, power section using portable structure, using a small internal combusion engine,  the power transmitted through the shaft to the working parts are connected with reducer.

Using spur gear reducer, reducer will power to the slider-crank mechanism, slider-crank mechanism driven by a reciprocating cutting blade, cutting blade is desgned based on field research with the existing hedgerow planting width corresponding to the width of the plant, single action, double-hedged blade. This article is designed reciprocating hedge trimmer function largely reduce works’neat crown job. This design of this portable reciprocating hedge trimmers have the following characteristics.

1:The body comes generators, power without an external power supply, adaptable, safe operation.

2:Reducing the labor intensity of workers when operating.

3:The job quality is better and stable performance.

4:A multi-purpose machine, both as a hedge trimmer shaping, but also as a lawn edges.

5:Wide.

Keywords: Hedge;  Trimmers;  Reciprocating;  Reduce

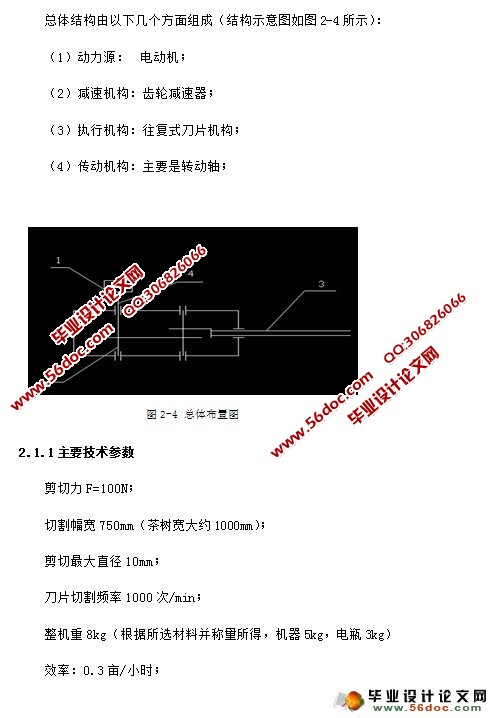

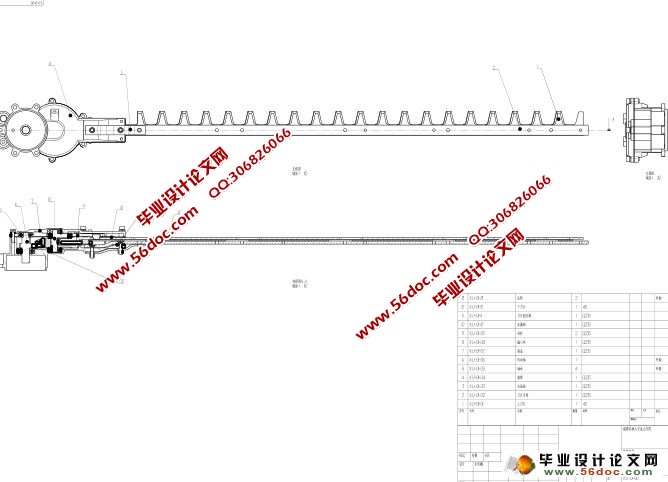

主要技术参数

剪切力F=100N；

切割幅宽750mm（茶树宽大约1000mm）；

剪切最大直径10mm；

刀片切割频率1000次/min；

整机重8kg（根据所选材料并称量所得，机器5kg，电瓶3kg）

效率：0.3亩/小时；



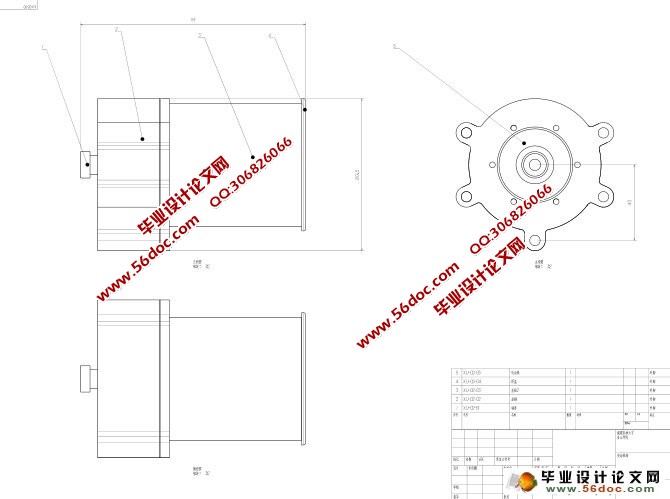

3动力选取

修剪过程中的功率：

本文采用无刷直流电动机为动力，刀片为单动双刃往复式刀片。

由上文提到汽油机式的修剪机功率为0.75KW，由此查找相匹配的无刷式直流电动机功率为0.8KW，电机转速为4000r/min,由上文结构图2-1可以了解总体机构为3级传动，则有η=η1η2η3，根据主要技术参数可知刀片切割频率为1000次/min因此传动比取4为合适。



目录

摘要 I

Abstract II

1绪论 - 1 -

1.1 茶园修剪机的发展 - 1 -

1.1.1国内外电展概况 - 1 -

2系统的设计方案 - 3 -

2.1总体结构 - 4 -

2.1.1主要技术参数 - 5 -

3动力选取 - 6 -

4.传动部分的设计 - 7 -

4.1齿轮设计 - 7 -

4.1.1试求小齿轮分度圆直径 - 7 -

4.1.2计算载荷系数 - 7 -

4.1.3按实际的载荷系数校正所算得的分度圆直径 - 7 -

4.1.4按齿根弯曲强度设计 - 8 -

4.2轴的设计与强度校核计算 - 9 -

4.2.1求作用在齿轮上的力 - 10 -

4.2.2按扭转强度条件效核 - 11 -

4.2.3选择轴承 - 12 -

4.2.4初步计算当量动载荷 - 12 -

4.2.5求基本额定动载荷 - 12 -

4.2.6滚动轴承的验算 - 12 -

5 背架的设计及其他部件的选择 - 14 -

6 结论 - 15 -

参考文献 - 16 -

致    谢 - 17 -
