茶园旋耕机变速箱设计

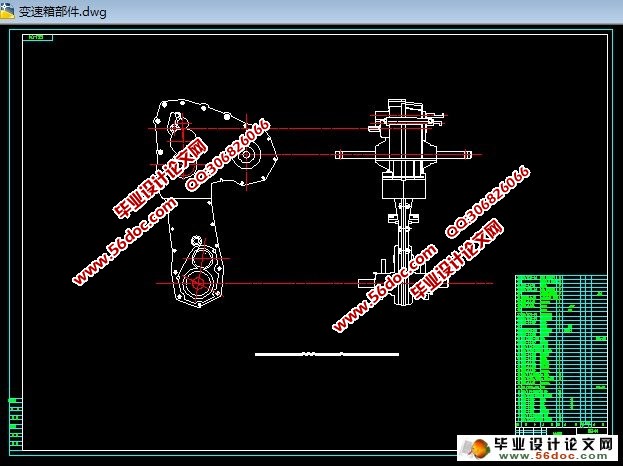

茶园旋耕机变速箱设计(任务书,开题报告,中期检查表,论文说明书10600字,CAD图纸52张)

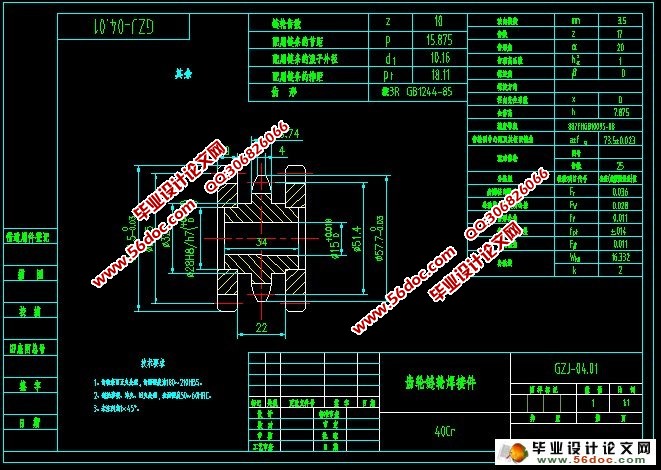

摘要:变速箱是非常重要的部件之一，本设计变速箱主要包括箱体、传动轴、齿轮、差速器和链传动机构，具有离合和传动简捷可靠，而且效率高。变速箱的前方与旋耕臂用螺钉将其法兰面固定，并在这一端的内腔安装有同轴的大齿轮和小链轮，大齿轮与变速箱的驱动小齿轮相啮合，在驱动小齿轮的驱动下，大齿轮和小链轮一起旋转，小链轮通过链条的传动而带动旋耕臂另一端的大链轮转动，与大键轮装在同一轴上的旋耕刀便旋转起来进行耕作作业。该传动箱重量较轻，操作灵活方便，特别适合山区小块茶园作业，具有广泛的适应性。

关键词：变速箱；齿轮传动；链传动；差速器

Design of gearbox for tea garden rototiller
Abstract This gearbox is one of the very important parts for rototiller. This gearbox mainly includes box, transmission shafts, gear, differential and chain driving institutions and the clutch and transmission are simple, reliable, and high efficiency. Small tea garden, the variable speed device reverse-rotary til gearbox plow ahead with screws with spin arm the flange surface fixed, and in this end of the lumen of big gear coaxial installation and smaller sprocket, big gear and a gearbox drive pinion mesh in drive pinion, driven by a big gear and small sprocket rotates, small sprocket driven by the chain transmission and spin on the other end of the plow arm with big, big sprocket wheel turning the key in the same shaft installed the plow knife will rotate spin up farming practices homework. The gearbox light in weight, convenient operation, especially suitable for the mountainous area small tea plantation operations, has extensive adaptability.
Key words: gearbox; gear transmission; chain; differential


主要结构及动力转动
    转动装置；差速器，变速箱，挂档部件，行走装置。
    工作部件：旋耕机动力输出部件，旋耕装置，反旋耕装置。
    辅助装置：机架，挂档辅助装置，行走动力输出过渡部件。
4变速箱的工作原理及其重要意义
旋耕机中重要的部件之一就是变速箱。变速箱的功用是：增扭减速；变扭变速，改变发动机驱动力和行驶速度；实现空挡，使旋耕机在发动机不熄火的情况下长时间停车，同时也为发动机能顺利启动创造条件；实现倒档；向行走箱输出动力（力矩）。
变速箱由传动部分、操纵机构和支撑部分组成。
变速箱传动部分主要由主轴总成、副轴总成和倒档总成组成。
主轴总成的主要部件有：主轴、双联主动齿轮。
变速箱副轴总成的主要部件有：副轴轴及锥齿、从动双联齿轮。
倒档轴总成的主要部件有：倒档轴、倒档双联齿轮、回味弹簧、轴套等组成。
变速箱操纵机构和支撑部分主要包括：变速器壳体、变速拨快及轴、倒档拨叉及轴、轴承等。
变速箱在旋耕机整体中占非常重要的地位，变速箱的工作的情况直接影响到旋耕机的工作效率。
    变速箱的功用有；在发动机转速和转矩的情况下，改变旋耕机的行程；可实现旋耕机前进.后退和在发动机不熄火下的停车。
    改变旋耕机前进速度，适应不同的作业条件。

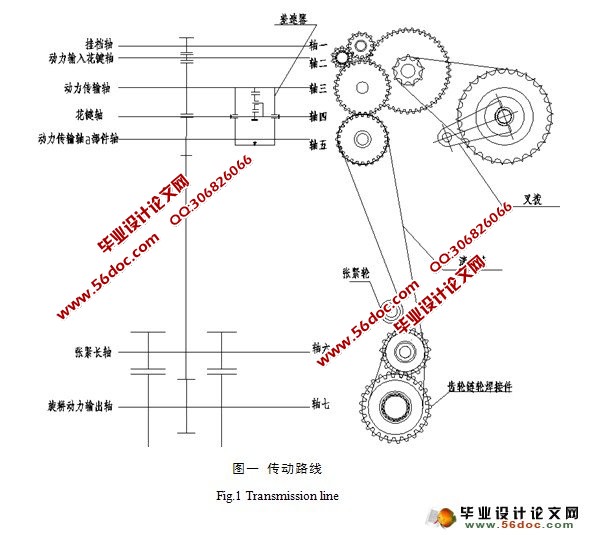

    本次毕业设计的任务结合科研课题，在已有的变速箱模型确定传动路线，体会其设计原理，掌握其工作原理，并经实际测绘确定其各轴及齿轮的模数，齿数。校核其中的若干轴及齿轮的强度，绘出其传动系统路线图。
