小型菠萝削皮机的设计(食品机械)(含CAD零件图和装配图)
无需注册登录,支付后按照提示操作即可获取该资料.

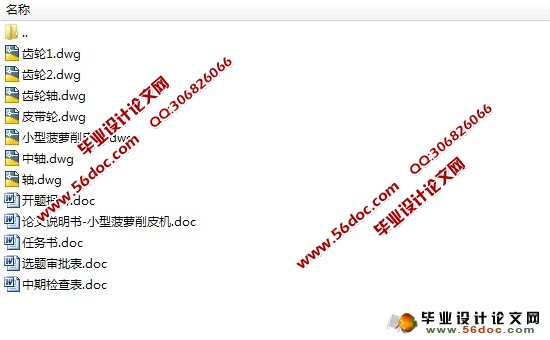

小型菠萝削皮机的设计(食品机械)(含CAD零件图和装配图)(选题审批表,任务书,开题报告,中期检查表,论文说明书10500字,CAD图7张)
摘 要:在我们日常生活中,水果是必不可少的一部分,菠萝就是其中的一种。所以无论是国内市场还是国外市场,它的前景都是相当广阔的。菠萝除了水果鲜食外,还可以作为美味的菜肴,设计一种安全卫生的削皮去刺工具,已越来越成为人们的迫切需求。本文设计一种机器,由皮带轮传动、齿轮传动、三角爪和丝杆传动实现菠萝的削皮去刺,代替目前人工削皮,操作方便,使用简单,提高了生活效率。
关键词:削皮去刺;皮带轮传动;齿轮传动;三角爪;丝杆传动
The Mini Pineapple Peeling Machine Design
Abstract:In our daily life,the fruit is an essential part of the pineapple,is one of a kind. So whether it is domestic or foreign market,its prospects are very broad.In addition to fresh pineapple fruit, can also be used as a tasty dish, design a safe and sanitary peeling deburring tools, has increasingly become the people's urgent needs. This paper designed a machine,composed of a belt pulley drive, gear drive, the triangular claw and a screw rod drive to achieve the pineapple peel to the thorn, replace the artificial skin, convenient operation, simple to use, improve the efficiency of life.
Key word: peeling deburring; pulley drive; gear drive; triangular claw; screw drive
论文的主要任务和研究内容
本课题研究主要是对菠萝的削皮机的整个装置设计和计算进行分析探讨,然后对液压控制系统,电气控制系统,传感器与检测系统,传动机构和工作机构等部分组成部分进行设计和计算。
该课题设计要就的主要流程如下所示:
设计背景分析 总体方案分析 结构与案例分析 系统适用性分析
4 菠萝削皮机的系统设计思路
目前菠萝的加工行业中还是广泛的使用人工削皮,费时费力,劳动强度大,为解决上述不足而提供一种降低劳动强度,提高劳动效率的半自动菠萝削皮机装置。
4.1 菠萝削皮机的性能要求
菠萝削皮机应满足半自动化程度高,去皮效率高,系统稳定,安全性能高等为前提,做到技术先进,结构巧妙合理,经济合理等。
