YZ485机体钻、扩滤清器面孔组合机床及夹具设计

YZ485机体钻、扩滤清器面孔组合机床及夹具设计(任务书,开题报告,毕业论文9500字,cad图纸6张)
摘  要
通过设计YZ485机体钻、扩滤清器面孔组合机床的方法，来全面了解组合机床的概念、特点、分类及其组成，阐述组合机床的加工工艺范围及其发展方向，掌握组合机床设计的一般流程和内容。根据加工零件及其加工要求，确定组合机床的总体设计，选择合理的刀具及切削用量，并对组合机床主轴箱中的主轴刚度及齿轮强度进行验算，从而达到熟悉组合机床的结构原理，掌握组合机床的设计方法，指导并提高我们的设计水平。
关键字：组合机床，加工示意图，工序图，主轴箱，主轴
Abstract
By the design of combined machine which is used to drill and ream holes in filter surface of YZ485 Block, we can know about the concept, characteristic and classification of combined machine. This article expounds the machining range and the development design process and contents. According to the detail and its machining request, the whole design of combined machine, choose reasonable cutting tools and cutting conditions and calculate the strength of main axle and gears. Through these work, we can know about construction of combined machine and mast how to design combined machine. So enhance our design level.

Key words : combined machine  machining  illustration  process drawing  main axle box   main axle

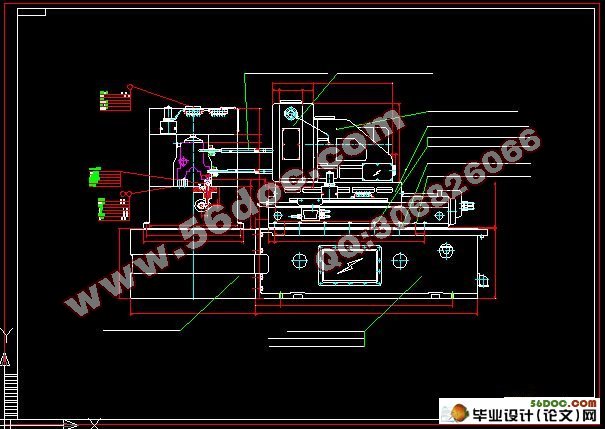

总布置方案确定
组合机床的总体设计,就是针对具体的被加工零件，在选定的工艺和结构方案的基础上，进行方案图纸设计。这些图纸包括：被加工零件工序图，加工示意图，生产率计算卡片，机床联系尺寸图等，就是编制“三图一卡”。下面就YZ485机体钻、扩滤清器面孔组合机床（80UX03-K160）的设计，了解组合机床的设计。
二、 被加工零件工序图
1. 被加工零件工序图的作用
被加工零件工序图是根据选定的工艺方案,表示在一台机床上或一条自动线上完成的工艺内容、加工部位的尺寸及精度、技术要求、加工用定位基准、夹压部位、以及被加工零件的材料、硬度和在本机床加工前毛坯情况的图纸。它是在原有的工件图基础上,以突出本机床或自动线加工内容,加上必要的说明绘制的，它是组合机床设计的主要依据,也是制造使用时调整机床、检查精度的重要技术文件。
2.    被加工零件工序图包括的内容
被加工零件工序图应包括下列内容：
1. 在图上应表示出被加工零件的形状，尤其是要设置中间导向时,应表示出工件内部筋的布置和尺寸,以便检查工件装进夹具是否相碰,以及刀具通过的可能性。
2. 在图上应表示出加工用基面和夹压的方向及位置,以便依此远行夹具的支承.定位及夹压系统的设计。
3. 在图上应表示出加工表面的尺寸、精度、光洁度、位置尺寸及精度和技术条件(包括对上道工序的要求及本机床保证的部分)。
4. 图中还应注明被加工零件的名称、编号、材料、硬度以及被加工部位的余量。

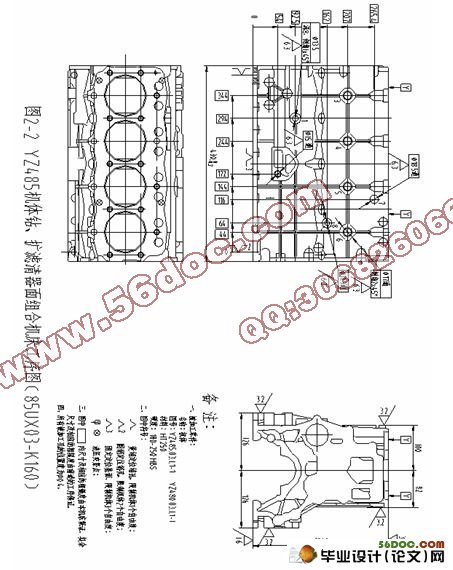

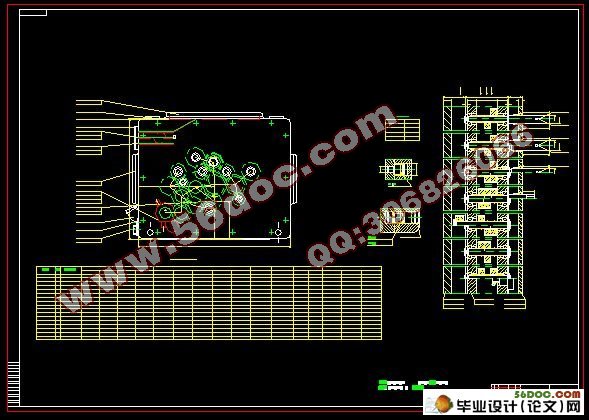

下图所示为加工YZ485机体钻、扩滤清器面卧式组合机床（80UX03-K160）被加工零件工序图


目  录
中文摘要...................................................................................................................3
英文摘要...................................................................................................................4
第一章 绪论..............................................................................................................5
1. 1 概念..............................................................................................................5
1. 2 特点..............................................................................................................5

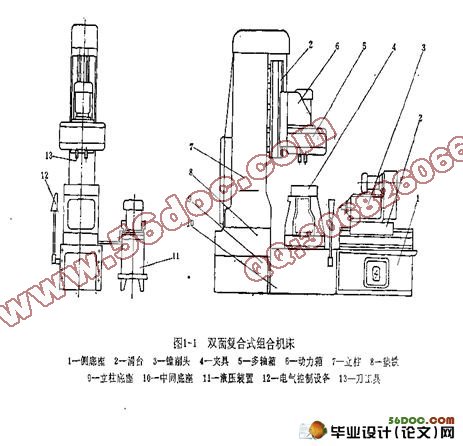

1. 3 组成..............................................................................................................6
第二章  组合机床总体设计.....................................................................................8
一、 总布置方案确定….....................................................................................8
二、 被加工零件工序图.....................................................................................8
1. 被加工零件工序图的作用.........................................................................8
2.    被加工零件工序图包括的内容............................................................8
三、加工示意图....................................................................................................10
1. 加工示意图作用.........................................................................................10
2. 刀具的选择..................................................................................................10
3. 确定主轴的直径.........................................................................................12
4. 主轴箱的确定.............................................................................................16
5. 主轴箱的润滑、手柄轴的设置.................................................................20
四、组合机床生产率计算卡................................................................................20
五、组合机床通用部件的选用............................................................................22
1.动力滑台的选择...........................................................................................22
2.中间底座的选择...........................................................................................22
3. 侧底座的选择….........................................................................................23
六、刀具耐用度计算......................................................................................24
第三章  组合机床夹具…..........................................................................................27
一、组合机床夹具的组成....................................................................................27
二、定位支承系统…............................................................................................27
三、刀具导向装置…............................................................................................28
四、夹紧系统………............................................................................................31
1. 夹紧机构组成.............................................................................................31
2. 夹紧力的计算.............................................................................................31
3.  夹紧油缸的选择.......................................................................................33
参考文献………………...........................................................................................34
附录    设计图纸……...........................................................................................35
