离心式切片机的设计(含cad零件图和装配图)

离心式切片机的设计(含cad零件图和装配图)(含选题审批表,任务书,中期检查表,论文说明书10000字,CAD图纸11张)
摘 要：随着人们的生活水平越来越高，对一些茎块作物的食用要求也越来越高。例如在食用土豆或一些薯类的时候要将其切成丝或片，因而离心式切片机应运而生。本文设计的切片机主要针对中小型场合，例如加工作坊、食堂、家庭等。本设计针对一些茎块的形状而设计的。本文分别对带、轴、刀片、刀盘等进行设计计算，对轴承、键等元件进行了选择。本设计的切片机有较高的效率，能分别对土豆、红薯、洋葱等进行工作。
关键词：切片；离心式；切片机；刀片

The Design of Leave Heart Type Slice Machine
Abstract: As the development of the economy, the tuber crops standard for the peple is getting better and better. For example，people wanted to cut the potatoes and batata into pieces, so the slicing machine born. The slicing machine designed in this tesis maily aim at some small and medium-sized places, such as the workshop、canteen and household. The slicing machine designed for some tuber crops in this tesis. In this design，the author designs and calculates the tape、axis、disk and razor,then selects the components of axle bearing and key. The slice machine designed in this thesis have more efficient , and it can be uesed to slice the soil bean, batata and onions.
Keyword: Slice; Leave heart type; Cut machine ; Razor blade

主要内容和要求
1．主要技术参数：
切割装置由回转叶轮和定刀片组成。
配套动力：1～1.5kW
切片厚度：2～5mm
叶轮转速：200～550转/分
生产率：500～1000kg/h
2.基本要求：
1）所设计的切片机应具有以下特点：
    ①适应于各类水果和块茎类物料；
②进行优化设计，达到主要技术参数的要求。

结构特点
根据本设计的要求及适用面来确定切片机的形式：本设计中我采用离心式， 因为离心式切片机的装料和卸料都比较容易， 结构简单，操作和维修便易，而且离心式相对立式工作时产生的震动小，有益于机械的正常工作，是非常适合作坊的机械。本人设计的里离心式切片机，主要是由电动机经V带降速并传递给平带动力，从而使平带进行旋转运动并带动切片机内壁旋转运动，物料受到离心力作用紧贴切片机内壁，刀片对物料进行旋切而达到切片作用。本机构主要有以下优点：
一、降低了人们的劳动强度，提高了工作效率，能达到500~1000kg/h。
二、切片的厚度一致性高，损耗低。
三、切削种类多，能对土豆、红薯、洋葱等进行切削。
四、结构简单紧凑。
按动力种类分，离心式切片机可分为机动和人力两类。机动的包括内燃机驱动和电机驱动。本设计选择效率较高的电机驱动为动力来源。

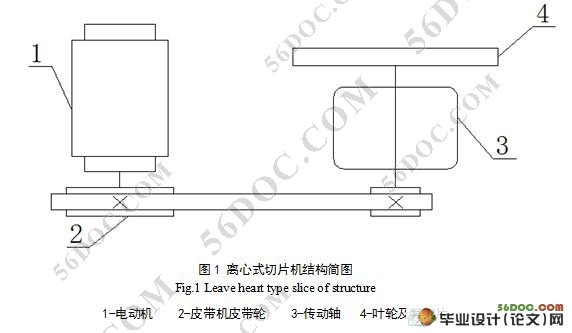

离心切片机由电动机、旋转叶轮、皮带传动装置和输入、输出物料装置等组成。

#p#副标题#e#
目    录
摘 要    1
关键词    1
1前 言    1
2国内外现状    2
  2.1国外发展情况    2
2.2国内切片机技术的发展概况    2
3离心式切片机总体方案的确定    3
  3.1结构特点与工作原理    3
  3.2机构的组成部分及特点    4
4电机的选择    4
5 V带的传动设计计算    5
  5.1求计算功率PC    5
  5.2选V带的型号    5
  5.3求大小带轮d2、 d1基准直径    5
  5.4验算带速V    6
  5.5计算V带的基准长度Ld和中心距a    6
  5.6验算小带轮包角α1    6
  5.7求V带的根数    6
5.8  求作用在带轮轴上的压力FQ    7
6 V带轮的设计    7
  6.1 V带轮的要求    7
  6.2带轮的结构尺寸    7
7轴的选择    9
  7.1计算轴的最小直径    10
  7.2轴的结构尺寸确定    10
  7.3轴的校核    10
  7.4按弯扭合成应力校核轴的强度    12
8轴承的选择及校核    12
  8.1轴承的选择    12
  8.2轴承的校核    13
9键的选择与校核    13
  9.1键的选择    14
  9.2键的校核    14

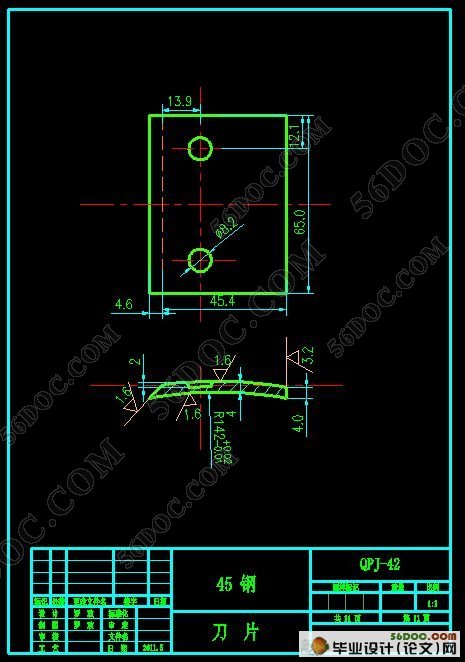

10刀片的设计    14

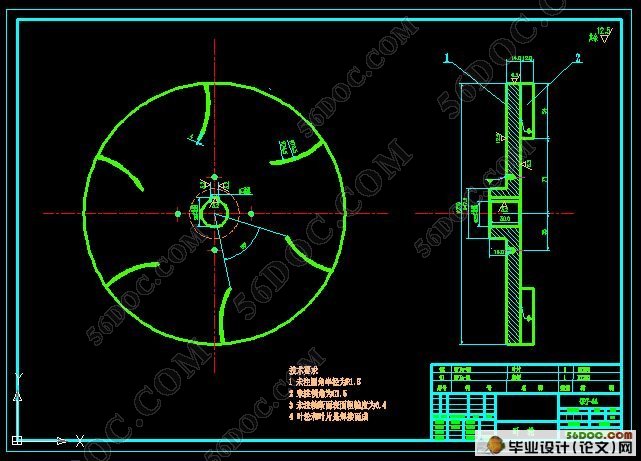

11 入料斗的设计及叶轮的设计    16
12 机架的设计    16
12.1 机架设计要求    16
12.2 机架材料的选用及壁厚选择    17
12.3 机架整体设计    18
13机体结构的设计    18
14结论    19
参考文献    19
致谢    20
附录    21
