圆珠笔管的成型模具结构设计(课程设计)

题目：圆珠笔管的成型模具结构设计
任务：
1． 完成零件的模具结构设计（要求：结构合理）
2． 一张A0或A1的模具总装图及两张A3典型零件图（要求：图纸规范符合国家标准；如：尺寸与配合）
3． 完成设计说明书一份（要求：按照附件格式编写并打印
大标题：四号加黑；小标题：小四加黑；正文：小四宋体）

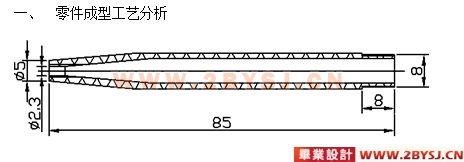

该塑料制件用于圆珠笔筒，此件为笔筒上半部分，它和下笔筒组合在一起固定笔芯。由于是组合件，因此在配合处有尺寸精度要求。其外形尺寸如图中标注，形状为中空椎形筒，并附有直径为8mm的缧纹，整个塑件的平均厚度为1.35mm。
笔筒选用ABS塑料成型，ABS是一种具有良好综合性能的工程塑料，它具有聚苯乙烯的良好成型性、聚丁二烯的韧度、聚丙烯腈的化学稳定性和表面硬度，其抗拉强度可达35～50MPa。ABS的耐候性是它的另一优点，一般ABS塑件的使用温度范围为-40～100℃，这正是圆珠笔管最适宜使用的温度范围。
ABS塑料具有一定的吸湿性（含水量为0.3%～0.8%）成型时会在制件上产生斑痕、云纹、银丝、气泡等缺陷，故在注射成型之前应进行干燥处理。ABS熔体具有中等黏度特性，流动性好。设定料温在200～240℃之间，模温在60℃左右。
其他与模具设计有关的参数为塑料密度 1.06 ，弹性模量  ，成型收缩率  ，泊松比  。








目  录
1 零件成型工艺分析……………………………………………………………….5
2  设计计算………………………………………………………………………....5
2.1计算制品的体积和质量………………………………………………….......5
2.2注塑机的确定………………………………………………………………...6
2.3力与开模行程的校核…………………………………………………..…….6
2.3.1锁模力的校核………………………………………………………....6
2.3.2模具闭合高度校核.......................................6
2.3.3开模行程校核…………………………………………………………6

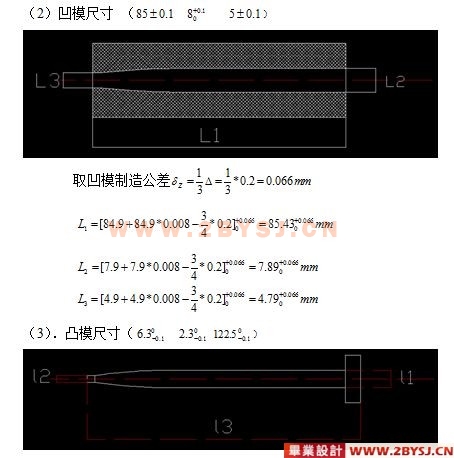

2.4模具凸凹模尺寸计算………………………………………………………...7
3模具结构设计…………………………………………………………….……..…8
4结束语………………………………………………………………………………9
5参考文献……………………………………………………………………………9

各章内容说明：
1 零件成型工艺分析：根据零件的结构特点分析确定成型模具的结构类型形式；
2 设计计算：成型力的计算，设备选择，力（成型力、锁模力）与开模行程的校核，凸、凹模尺寸计算；
3模具结构设计：模具总体结构及典型零部件结构设计；
(优秀毕业设计:www.2bysj.cn)
4 结束语：设计体会与感悟；
2 参考文献：（格式）
[1] 作者，书名，出版地，出版社，出版时间（图书类）
[2] 作者，论文题目，期刊名，时间及期号 （期刊类）
