仪表外壳塑料模具的设计(课程设计)

塑件的工艺分析
1.塑件的原材料分析：
 2.塑件的尺寸精度分析：

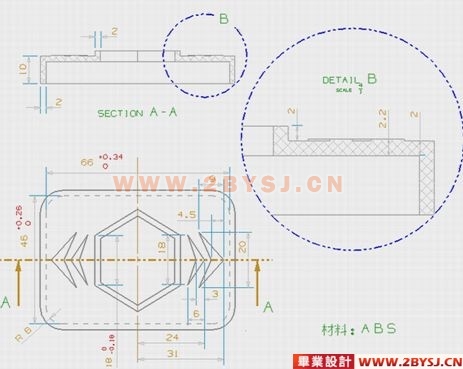

此塑件有三个尺寸有精度要求，分别是66+0.34.46+0.26.18-0.18均为MT12级塑料件精度，属于中级偏高级的精度等级，在模具设计和制造过程中要严格保证这三个尺寸精度的要求。
其余尺寸无特殊要求，为自由尺寸，可按MT5塑料件精度查取公差值。

3.塑料件质量分析：
该塑件是某仪器外壳，要求外表美观、无斑点、无熔接痕，表面粗糙度可取Ra1.6，而塑件内部没有较高的粗糙度要求。

4．塑件结构工艺性分析：
此塑件外型为方形壳类零件，腔体为8mm深，臂厚均为2mm，总体尺寸不大不小，塑件成型性能良好；
塑件的两边各有一个对称的类三角凸起标记，高0.2mm，同样要求轮廓清晰，成型它的模具工作零件可用电火花成型加工，相应的要设计出它的电极。
