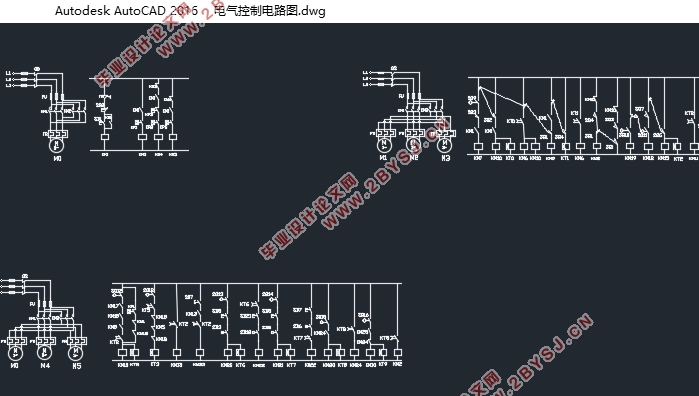

基于PLC的袋装化肥称重及自动包装控制系统设计(附电气控制电路图)

基于PLC的袋装化肥称重及自动包装控制系统设计(附电气控制电路图)(任务书,开题报告,论文说明书16000字,CAD电气控制电路图)
摘  要
本文主要介绍了一种基于PLC的称重及自动包装控制系统，该系统能够实现自动供袋、自动取袋、自动称重、自动装袋、夹边、缝口和重量复检功能。控制系统采用西门子s7-300 PLC作为控制核心，并用易控进行了监控界面的设计。文章首先讲述了项目的研究背景以及称重包装技术的国内外研究现状，接着，对称重包装系统的总体方案进行了分析，包括称重包装系统的组成和工作原理、系统的控制流程、各子系统功能的详细介绍，如：供袋系统、取袋系统、称重系统等。另外，文章还对控制系统的软件设计、硬件设计和监控界面设计方面进行了详细的分析。为进一步提高系统的稳定性，系统也做了一定的抗干扰措施。该系统广泛适用于食品、轻工、化工、医药等行业，并具有较高的应用价值和良好的市场前景。
关键词：PLC  称重  包装

The design of weighing and automatic packaging control system for bagged fertilizer which based on Programmable Logic Controller
Abstract
This paper gives a detailed explanation of the weighing and packaging system based on Programmable Logic Controller, Which can implement many functions including automatic for bags, automatic take bags, automatic weighing, automatic bagging clamp the bag, seal and weight inspection. The control system takes SIMATIC S7-300 PLC as the core of the control system, and I have designed a monitor screen based on INSPEC for the system. Firstly, the paper gives a description of the project background and the current situation of weighing and packaging technology at home and abroad. Then it is of the overall program of the system, which includes for bags system, take bags system, weighing system, etc. Additionally, the paper also does detailed analysis of soft design, hardware configuration and monitoring interface. In order to improve the stability, I also took some measures to anti-jamming for the system. This system wildly applies to food, light industry, chemical industry, medicine industry, etc. which has higher application value and market prospect.
Key words: PLC; Weighing; packaging


目  录
摘  要    I
ABSTRACT    II
第一章 绪论    1
1.1引言    1
1.2称重包装技术的发展趋势    1
1.2.1 电子称重技术的发展趋势    1
1.2.2 包装技术的发展趋势    4
1.3课题研究目的与意义    4
1.4课题研究主要内容    5
第二章 称重包装控制系统总体设计    6
2.1系统组成及功能    6
2.1.1各系统主要功能    6
2.1.2各系统间的连锁运行关系    7
2.2主要硬件设备    8
2.2.1电子称重机    8
2.2.2自动供袋机    8
2.2.3自动装袋机    9
2.2.4金属检测机    10
2.2.5重量复检机    10
2.3系统工作过程    10
2.3.1电子定量称重过程控制    10
2.3.2供袋过程控制    10
2.3.3包装过程控制    11
2.3.4输送检测过程控制    11
2.4各系统的工作原理流程图    12
第三章 称重包装控制系统软硬件设计    15
3.1 PLC概述    15
3.1.1 PLC的基本概念    15
3.1.2 PLC基本结构    15
3.1.3 PLC的特点    16
3.1.4 PLC工作原理    17
3.2 控制系统硬件设计    18
3.3 控制系统软件设计    20
3.3.1 袋装化肥称重及自动包装控制系统工艺流程    20
3.3.2 PLC控制逻辑分析    21
3.3.3 PLC控制程序设计    22
第四章 监控界面设计    27
4.1 易控简介    27
4.2 任务要求    27
4.3 界面设计    27
第五章 抗干扰技术及措施    29
5.1 干扰源的分类    29
5.2 干扰的主要来源    29
5.3 抗干扰措施    29
第六章 结束语    31
致谢    32
参考文献    33

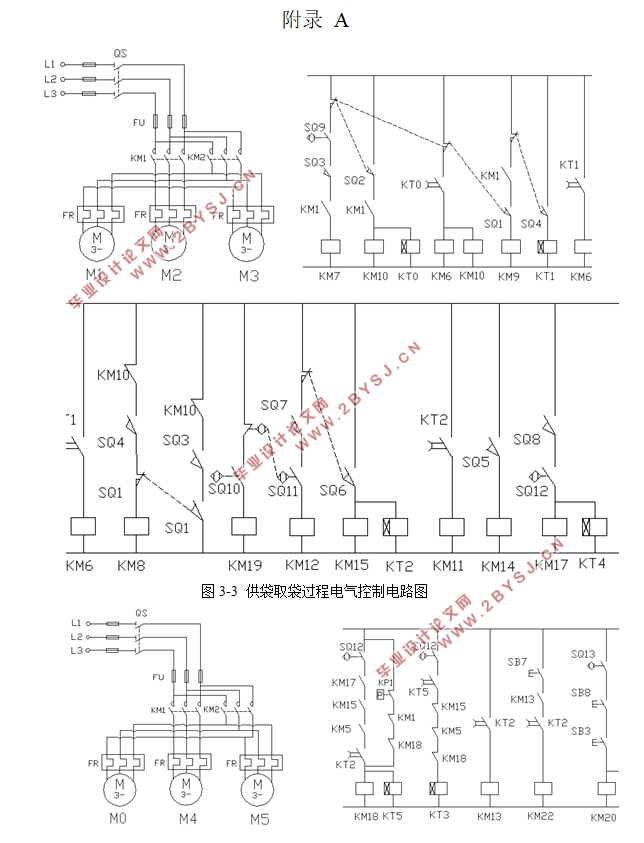

附录 A    34
附录 B    36
