基于PLC控制的电磁换向阀试验台设计(含CAD系统原理图梯形图)

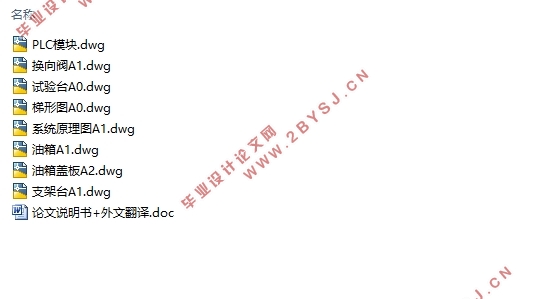

基于PLC控制的电磁换向阀试验台设计(含CAD系统原理图梯形图)(论文说明书27000字,外文翻译,CAD图8张)
摘  要
现代液压技术已经发展成传动、控制和检测为一体，数字化、自动化相辅相成的液压传动系统。而教学试验台是液压系统的开发及数据检测的基础，液压系统的工业发展，促进了液压试验台的研究和发展。
本设计采用模块化设计方法，对现代液压控制系统液压试验台进行设计。液压试验台的元件结构与功能、控制系统的使用和设计与可编程控制器以及调速回路的分析与仿真在液压试验台的应用进行了研究。该设计基于PLC控制的电磁换向阀试验台控制系统，编制了基于可编程控制器（PLC）的液压试验台控制系统程序。试验台实验包含4个部分：节流阀进油节流调速回路的速度-负载特性、节流阀回油节流调速回路的速度-负载特性、节流阀旁路节流调速回路的速度-负载特性、调速阀进油节流调速回路的速度-负载特性。
节流调速回路是液压系统中的核心组成部分，也是教学试验台的重要实验之一。它可以让学生充分的了解液压实验，更好的投入到液压实验当中。传统的液压试验台已经满不足当代的液压实验要求，机电液与计算机相结合才是液压系统的发展趋势，在液压试验台技术的先进性至关重要。
关键词：液压试验台；可编程控制器；液压系统；仿真
Design of Electromagnetic Commutation Valve Test Bench Based on PLC Control
Abstract
Modern hydraulic technology has developed into a hydraulic transmission system which integrates transmission, control and detection, and is complemented by digitalization and automation. The teaching test-bed is the basis of the development of hydraulic system and data detection. The industrial development of hydraulic system promotes the research and development of hydraulic test-bed.
This design adopts modular design method to design the hydraulic test-bed of modern hydraulic control system. The structure and function of the components, the use and design of the control system, the analysis and Simulation of the programmable controller and the speed regulating circuit of the hydraulic test-bed are studied. The control system of electromagnetic reversing valve test-bed based on PLC control is designed, and the control system program of hydraulic test-bed based on programmable logic controller (PLC) is compiled. The test-bed experiment consists of four parts: speed-load characteristics of throttle valve inlet throttle speed regulating circuit, speed-load characteristics of throttle valve return throttle speed regulating circuit, speed-load characteristics of throttle valve bypass throttle speed regulating circuit, and speed-load characteristics of throttle valve inlet throttle speed regulating circuit.
Throttle speed regulation circuit is the core component of hydraulic system, and also one of the important experiments of teaching test-bed. It can enable students to fully understand the hydraulic experiment, better put into the hydraulic experiment. The traditional hydraulic test-bed has been insufficient to meet the requirements of contemporary hydraulic test. The combination of electro-hydraulic and computer is the development trend of hydraulic system, and the advancement of hydraulic test-bed technology is very important.
Key words: Hydraulic test bench;Programmable controller;Hydraulic system;Simulation


目  录
摘  要    i
Abstract    ii
1 引言    1
1.1 液压系统的发展状况    1
1.2 PLC的发展状况    2
1.3 课程研究的意义    3
2 液压系统设计方案    5
2.1 液压缸的设计    5
2.1.1 工作液压缸设计    6
2.1.2 加载液压缸设计    9
2.1.3 液压缸流量计算    9
2.2 系统回路的设计    9
2.2.1 确定基本回路    9
2.2.2 制定基本方案    10
2.2.3 液压系统图设计    10
2.3 供能装置    12
2.3.1 液压泵的选择    12
2.3.2 电动机的选择    13
2.3.3 安装与连接    14
2.4 液压阀元件    16
2.4.1 方向控制阀    16
2.4.2 流量控制阀    17
2.4.3 压力控制阀    18
2.4.4 液压阀的选用    19
2.5 液压辅助元件    19
2.5.1 油箱容量    19
2.5.2 液压油的选择    20
2.5.3 液压管道尺寸的确定    20
2.5.4 其他辅助元件    22
2.6 液压系统计算    22
2.6.1 损失计算    22
2.6.2 液压系统热功率    23
2.7 液压装置的整体设计    26
2.7.1 结构布局    26
2.7.2 液压阀的联接    27
2.7.3 试验台的设计    27
3 电磁换向阀试验台控制系统设计    29
3.1 总体设计方案    29
3.1.1 控制方案设计    29
3.1.2 信号量方案设计    30
3.2 PLC控制程序设计    31
3.2.1 PLC型号的选择    31
3.2.2 建立输入输出地址分配表    32
3.2.3 PLC外部接线    33
3.2.4 电机控制原理设计    34
3.2.5 显示器选用    35
3.2.6 控制面板设计    35
3.3 PLC程序设计    36
3.3.1 程序初始化    37
3.3.2 加载子程序    38
3.3.3 加载子程序梯形图    39
3.3.4 电机正反转梯形图    40
4 试验台回路分析    41
4.1 进油节流调速    41
4.2 回油节流调速    42
4.3 旁路节流调速回路    43
4.4 调速阀进油节流调速回路    44
4.5 特点与应用    45
5 液压仿真软件在试验台的应用    47
5.1 FluidSIM-H液压仿真软件    47
5.2 FluidSIM-H的CAD功能在试验台上的应用    48
5.3 仿真数据的显示    51
5.4 FluidSIM-H液压仿真软件教学中应用    53
5.5 仿真软件在试验台设计作用    54
结束语    55
附录    57
参考文献    61
外文资料    63
中文译文    69
致谢    73
