非接触式体温计的设计

非接触式体温计的设计(论文11000字)
摘 要
传统温度计测量温度需要测量者与被测目标近距离接触,这种测量方式不是很方便、卫生。因此，在考虑仪器测量高精度的前提下，以追求最低成本为原则，研制了非接触式热释红外体温计。红外测温是目前最主要的非接触式测温方式之一，它具有响应速度快、测量范围广、灵敏度高等优点。本文设计了红外测温仪的整体系统构架。本系统采用STC89C52单片机作为主控芯片，热释红外传感器采集温度，信号经处理后进行温度显示。红外传感器采集温度，AD放大后将数据送入单片机进行处理、补偿与显示，同时包含时钟电路部分以实现万年历的显示。设计结果显示，本系统对人体表面温度测量的精度约0.2℃，测量温度范围为：28~40℃，在测量的精度、稳定性上还有待提高。
关键词：非接触式  热释红外传感器  单片机

Design and implementation of non-contact thermometer
Abstract
Traditional thermometer to measure the temperature needs to be measured by close contact with the measured object, this measurement method is not very convenient and sanitary. Therefore, in considering the premise of high precision instruments to measure, in pursuit of the lowest cost as the principle, developed a non-contact infrared thermometer. Infrared temperature measurement is currently the most important ways of non-contact temperature measurement, it has fast response, wide measuring range, high sensitivity. This paper presents the overall system architecture infrared thermometer. The system uses STC89C52 microcontroller as the main control chip, infrared sensors to collect the temperature of heat release, signal processing after the temperature display. Infrared sensor to collect temperature, AD amplified the data into the microcontroller for processing, compensation and display, display also includes a clock circuit part to achieve the calendar. Design result showed, the system of human body surface temperature measurement accuracy is about 0.2 ℃, measuring temperature: 28~40 ℃, also needs to be improved in accuracy, stability.
Key words: Non-contact; Pyroelectric infrared sensor; Microcontroller Unit


目 录
摘 要    I
ABSTRACT    II
第一章    绪论    1
1.1  引言    1
1.2  本设计主要任务    1
1.3  论文结构安排    2
第二章 红外测温内容简介    3
2.1　 红外测温仪的实际应用及发展历程    3
2.2   人体红外线测温的理论依据    3
2.3   影响温度测量的主要因素及修正方法    4
第三章 红外体温计的系统设计    7

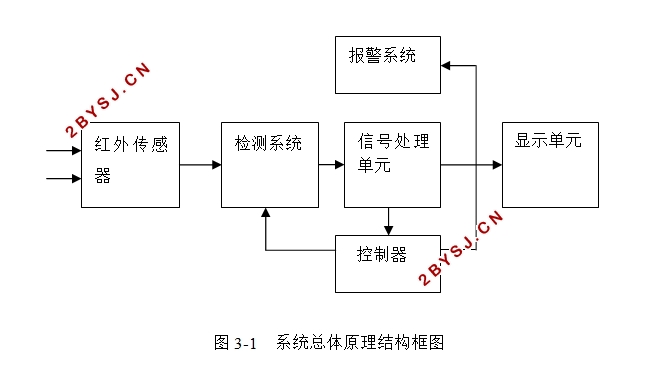

3.1   系统总体方案设计    7
3.2   系统硬件器件选择    7
3.2.1   MCU的选择    7
3.2.2   A/D的选择    8
3.2.3   显示单元器件的选择    9
第四章 红外体温计的硬件系统实现    10
4.1   红外测温模块    10
4.1.1   模块传感器部分    11
4.1.2   模块放大电路的设计    12
4.1.3   模数转换部分电路    13
4.2   单片机控制电路    13
4.3   时钟电路    14
4.4   复位电路    15
4.5    LCD1602显示电路    17
4.6   报警电路    19
第五章 软件设计    20
5.1   主程序主要实现功能    20
5.2   软件设计的中断子部分    21
第六章 系统调试    24
6.1   硬件调试    24
6.2   软件调试    24
第七章 论文总结    25
7.1   论文小结    25
7.2   下一步工作    25
参考文献    26
附录1  电路原理图    27

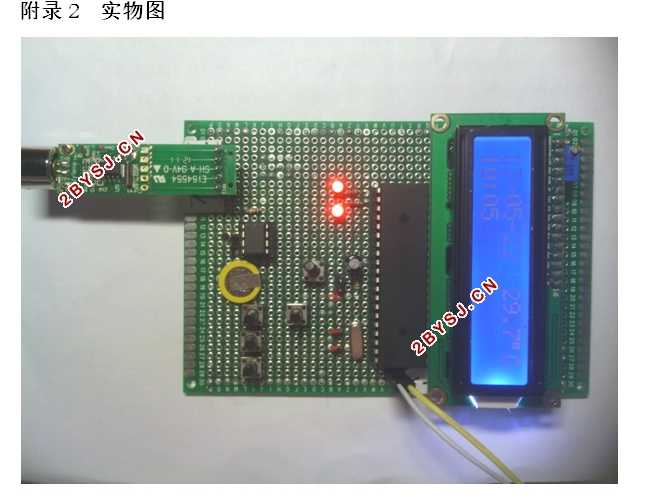

附录2  实物图    28

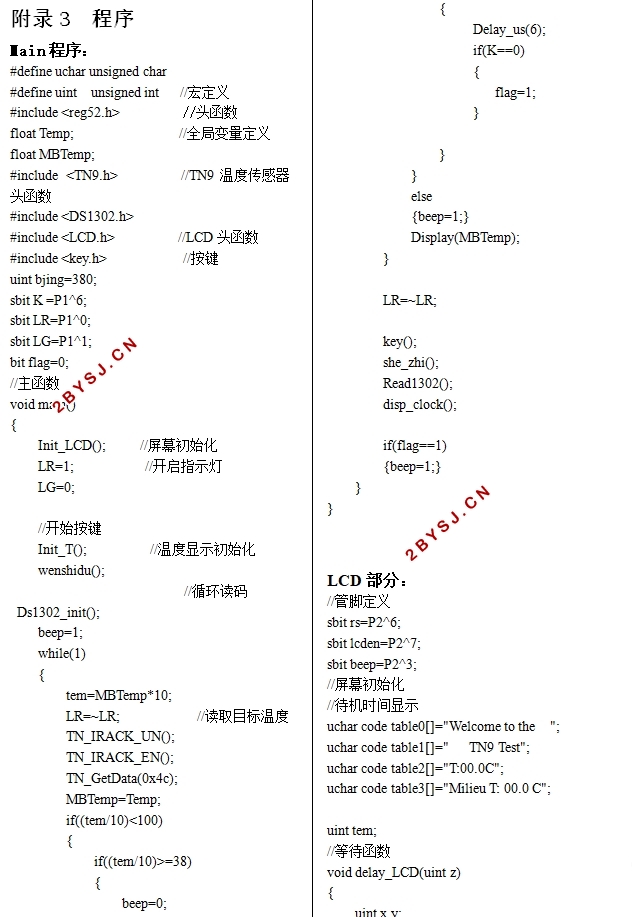

附录3  程序    29
致 谢    34
