可调直流稳压电源设计

来源：2BYSJ.cn 资料编号：2SJ23130 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A2SJ23130
以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致. 密 惠
无需注册登录,支付后按照提示操作即可获取该资料.
我要下载该资源
资料介绍：

可调直流稳压电源设计(论文10000字)
摘要
本文主要论述了基于单片机的数控直流电源的设计原理以及具体的实现方法。该电源输出电压范围为0V—10V，精度为0.1V，具有步进可调的功能，实际电压值由LCD1602显示。该系统主要由电源模块，单片机控制模块，按键模块，数模转换模块，校准模块，显示模块六个模块组成。该系统以STC89C52为控制核心，电源模块通过变压器将接入的220V电压转换为15V经过7805稳压芯片对系统进行供电，单片机输出的数字信号通过DAC0832进行数模转换输出参考电压，再通过TL074运算放大器将输出的电压信号进行校准，最终由LCD1602显示实际输出的电压值。实现了系统的基本功能。
关键词：数控电源  单片机  数模转换

ABSTRACT
    This paper mainly discusses the design principle and the realization method of the numerical control DC power supply based on the single chip microcomputer, the output voltage range of the power supply is 0V —10V, the precision is 0.1V, which has the function of step adjustment. The actual voltage value is displayed by LCD1602.This system is mainly composed of a power supply module, MCU control module, keyboard module, calibration module, analog-to-digital conversion module, display six modules. The system takes STC89C52 as the control core, Power module through the transformer will be connected to the 220V voltage is converted to 15V through 7805 voltage regulator chip power supply to the system. Digital signal output through the DAC0832 digital analog conversion output reference voltage. The output voltage signal is calibrated by the TL074 operational amplifier, and finally the actual output voltage value is displayed by the LCD1602.The basic function of the system is realized.
Keywords: NC power supply  MCU   Digital to analog conversion


可调直流稳压电源设计
可调直流稳压电源设计
可调直流稳压电源设计
可调直流稳压电源设计


目录
摘要    I
ABSTRACT    II
第一章 绪论    1
1.1引言    1
1.2本论文主要任务    2
1.3论文结构安排    2
第二章 数控电源的系统设计    3

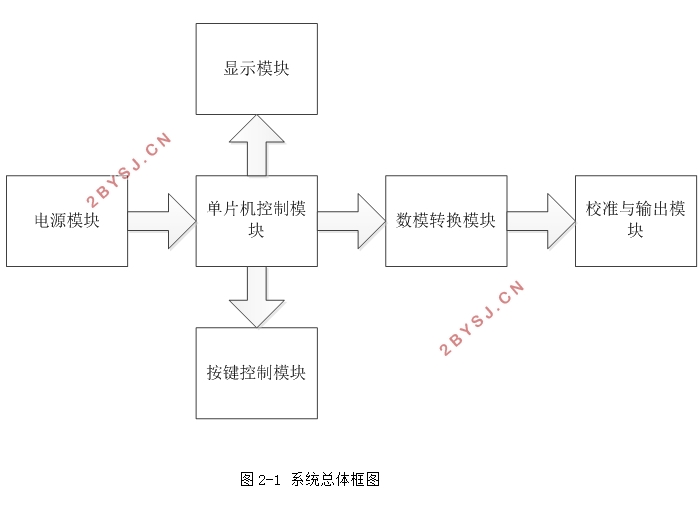

2.1系统总体方案的设计    3
2.2系统各模块器件的选择    4
2.2.1控制模块    4
2.2.2 显示模块    4
2.2.3 数模转换模块    5
2.2.4 校准与输出模块    5
2.3相关芯片介绍    6
2.3.1 STC89C52单片机简介    7
2.3.2 DAC0832芯片简介    7
2.3.3 LCD1602简介    8
        2.3.4 TL074简介    10
第三章 数控电源的硬件设计    11
3.1电源模块的电路设计    11
3.2单片机控制模块电路设计    11
3.3数模转换模块电路设计    13
3.4按键模块电路设计    15
3.5校准输出模块电路设计    15
3.6显示模块电路设计    16
第四章 数控电源的软件设计    18
4.1软件设计思路    18
4.2主函数流程图    18
    4.3按键扫描子程序流程图    19
4.4液晶显示模块程序设计    20
第五章 系统软硬件的调试    21
5.1单片机最小系统调试    21
5.2运放校准模块调试    21
5.3软件调试    21

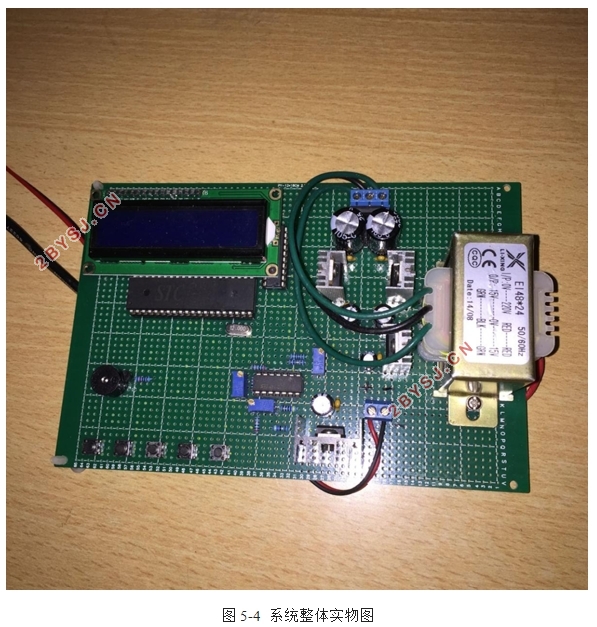

5.4硬件实物图    23
5.5调试结果图    23
第六章 论文总结    27
6.1论文小结    27
6.2下一阶段工作    28
参考文献    29
附录A：系统硬件原理图    31

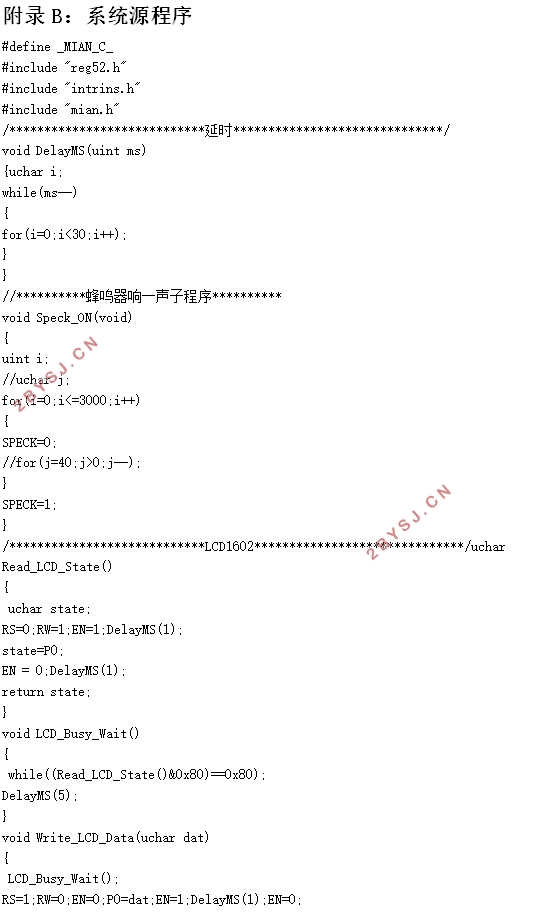

附录B：系统源程序    32
致谢    39
