家庭智能防煤气中毒系统设计

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

家庭智能防煤气中毒系统设计(论文15000字)
摘 要
煤气使用方便,利用率高让我们的生活变得环保方便,但是煤气泄露产生的严重后果也给人们带来了诸多损失。所以对于每个使用煤气的家庭来说,能够及时检测空气中是否有煤气泄漏是对家人生命安全最好的保障。
本次设计制作了一款基于单片机的煤气检测控制系统。本次设计功能是可以测量并显示实际的煤气浓度。此外,这项设计还具有报警功能。在方案设计时,根据功能将整个系统分为四个功能模块分析。在硬件结构上,控制部分AT89C51单片机为核心,浓度采集部分采用MQ-5传感器,测量气体种类全面,测量范围广能够满足一般家庭的使用情况。执行器部分控制浓度,蜂鸣器和LED负责报警。按键部分可以用来设置报警浓度值。在实际展示时,用户启动系统,就可以在显示器上看到实际的浓度,当室内煤气浓度超过设定值时,系统就会触发声光报警,并驱动排气扇减低浓度至设定值以下。
关键字:AT89C51单片机 ;MQ-5传感器;煤气检测控制

Design of Family Intelligent Gas poisoning Prevention system
Abstract
As one of clear and convenient energy, gas makes our life environmental protection, but the danger of the gas also brings us a big loss. Therefore, for each family using coal gas, it is possible to timely detect whether the gas leakage in the air is the best guarantee for the life safety of the family.
In this passage ,it designed and manufactured a gas detection and control system, which is based on microcomputer.The function of this design is to measure and display the actual gas concentration. In addition, this design also has alarm function. When designed the project, it can be divided into four parts according to the system functions. As for the hardware, which is consisted of microcomputer,the core of the control system. It also uses MQ-5 to collect gas concentration.The measurement gas type is comprehensive, the measurement range is wide can meet the general household use situation. The actuator partially controls the concentration, and the buzzer and LED are responsible for alerting. The three keys can be used to set the number of the danger gas concentration. At the actual exhibition When the user starts the system, he can see the actual concentration on the display. When the indoor gas concentration exceeds the set value, the system will trigger an acousto-optic alarm and drive the exhaust fan to reduce the concentration below the set value.
Keywords: AT89C51 ; MQ-5 sensor ; gas detection and control


家庭智能防煤气中毒系统设计
家庭智能防煤气中毒系统设计
家庭智能防煤气中毒系统设计


目录
摘 要    I
Abstract    II
第一章 绪论    2
1.1 课题简介    2
1.2 课题的背景和意义    4
1.3 煤气浓度检测控制的研究内容和现状    4
1.4 课题研究思路和方法    5
1.5 本章小结    6
第二章 系统设计基础    7
2.1 系统设计要求    7
2.2 单片机介绍    8
2.3 传感器介绍    9
2.4 模数转换器介绍    10
2.5 液晶显示器介绍    10
2.6 本章小结    11
第三章  系统的硬件设计    12
3.1 单片机最小系统    12
3.2 浓度采集电路的设计    13
3.3 液晶显示电路设计    14
3.4 按键电路的设计    15
3.5 声光报警电路及排气扇电路的设计    15
3.6 本章小结    16
第四章 系统的软件设计    17
4.1软件总体结构    17
4.2主程序模块设计    18
4.3数模转换模块设计    19
4.4按键模块的设计    20
4.5液晶显示模块的设计    21
4.6 本章小结    23
第五章  系统的调试及功能实现    24
5.1 总体系统调试    24
5.1.1软件调试    24
5.1.2 软件下载    26
5.2 煤气检测控制系统焊接    26
5.3 实物展示与功能实现    29
5.3 本章小结    33
第六章 总结    34
参考文献    35
致 谢    37

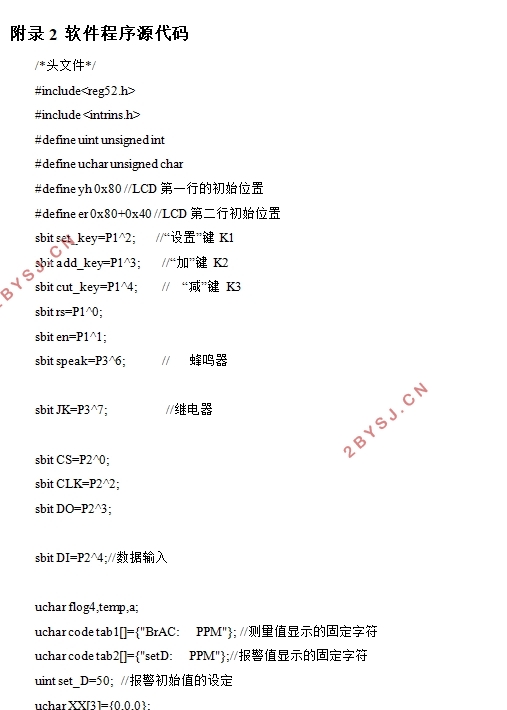

附录1  pcb设计图    38
附录2 软件程序源代码    39
