基于4G技术的家庭安防系统设计

来源：2BYSJ.cn 资料编号：2SJ16846 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A2SJ16846
以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致. 密 惠
无需注册登录,支付后按照提示操作即可获取该资料.
我要下载该资源
资料介绍：

基于4G技术的家庭安防系统设计(课题说明书,开题报告,中期检查表,论文8000字)
摘  要 本系统主要采用嵌入式技术，利用单片机和4G技术支持下的WH-G405tf无线通信模块组成，借助于当前稳定、可靠、成熟的4G移动网络收发信息的数据融合与信号处理，直接把报警详细情况反映到云端利用蜂鸣器直接报警。它通过热释电传感器进行环境中红外线的检测，再加上烟雾传感器和燃气泄漏传感器的作用，来实现房间内的防盗、放火以及防止燃气跑气漏气的作用。4G无线通信模块其主要作用是发送信息给云端,通过串口的连接，从而建立起了用户手机与单片机控制系统的远程通信功能，与主控模块建立实时的通讯。系统的主控模版主要是实现信息的转换，对各个模块进行控制，从而实现各个功能。
关键词 家庭安防；  智能传感器；  4G无线通信模块

Design of Home Security System Based on 4G Technology
Abstract  This system is composed of technology, WH-G405tf wireless communication module supported by single-chip microcomputer and 4G technology. With the help of data of fusion and signal processing of the current stable, reliable and mature 4G mobile network, it can directly report the alarm details to the user's mobile phone or the alarm processing center. It carries out infrared detection in the environment through pyroelectric sensor, plus the role of smoke sensor and gas leakage sensor, to achieve the burglar prevention, arson and prevent gas leakage. The main function of the 4G wireless communication module is to send information to the user's mobile APP. Through the connection of serial port, the remote communication function between the user's mobile phone and the MCU control system is established, and the real-time communication is established with the main control module. The main control module of the system is to achieve the transformation of information, control each module, so as to achieve each function.
Keywords  The family security;  Intelligent sensor;  4G wireless communication module

3 系统整体方案设计
3.1 设计思想
本设计由硬件和软件两部分组成，模块也是由检测模块、控制模块和报警模块组成。电路结构是由为热释电红外传感器和报警器单片机控制电路集合而成，主要实现检测和防盗报警的功能。
本设计主要是以单片机STM32F103[3]为控制中心，外接智能传感器，通过4G无线通信模块，进行数据传送到用户手机，判断危险所处区域，从而达到预警处理。

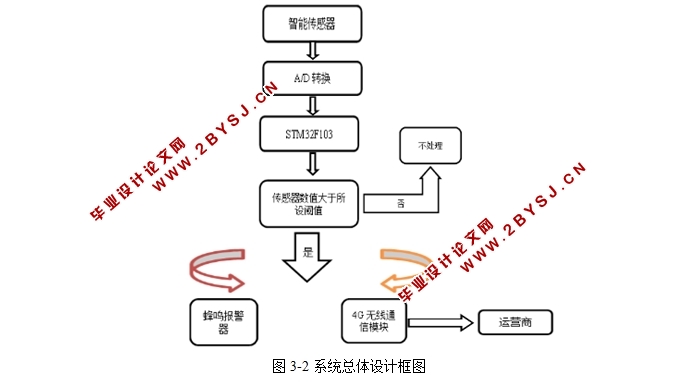

3.2 系统整体设计
本次设计的目的是单片机通过和4G无线通信[4]模块串口相连发送数据到服务器（运营商），实现用户利用手机对家庭安全的第一时间的了解，在最短的时间内进行预警处理，很大程度减少安全事故的发生，降低安全隐患。总的来说，整个系统在供电的前提下进行无间断工作，当出现偶然情况即电源没电的情况，会马上启用备用电源，进行工作。当然这种情况出现只在少数。


基于4G技术的家庭安防系统设计
基于4G技术的家庭安防系统设计


目    录
摘要及关键词    1
1 绪论    1
2 国内外的发展现状    2
3 系统整体方案设计    2
3.1 设计思想    2
3.2 系统整体设计    2
4 系统硬件设计    3
4.1 器件清单    3
4.2 主控芯片的选择    3
4.3 烟雾传感器    5
4.4 热释传感器    6
4.5 电源部分    6
4.6 报警部分设计    7
4.7 无线通信模块    7
4.8 系统原理总框图    10
5 家庭安防系统软件设计    11
5.1 程序流程    11
5.2 参数设计    11
5.3 系统软件流程图    12
6调试    12
6.1 系统调试过程    12
6.2 调试结果    13
7 方案论证    13
8 结论    13
参考文献    14
致谢    16

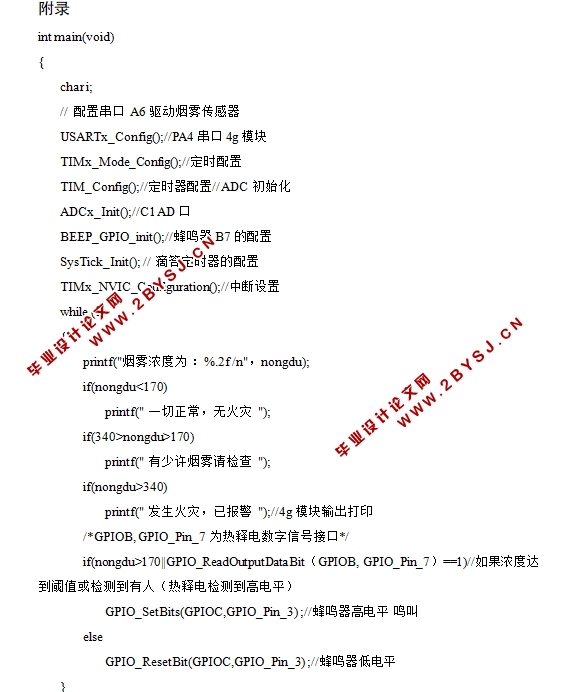

附录    17
