基于单片机的智能太阳能热水器设计

基于单片机的智能太阳能热水器设计(开题报告,论文13000字)
摘要
资源是社会经济发展的物质基础，经济的发展，离不开对资源的需求。在自然界中，有许多资源是不可再生资源，而且会在使用时污染地球的环境，人类繁衍生息的物质和环境基础受到严峻挑战。太阳能作为一种取之不尽、用之不竭的可再生资源，有环保、安全和可再生利用等优点，理应成为开发利用的首选。在所有太阳能设备中，太阳能热水器作为家用产品，我国在此方面已有29多年的技术积累，如今已技术成熟，具有极大优势。在本次智能太阳能热水器的设计过程中，本设计采用红外遥控、传感器、时钟芯片技术和单片机技术相结合，实现对太阳能热水器的监控。系统采用检测温度的DS18B20温度传感器，更新时间的DS1302芯片，测量距离的HC-SR04超声波传感器模块，损耗低、高性能的STC89C52单片机芯片。当夜晚水温未达到设定水温上限时，单片机打开启动继电器，开启辅助加热，将水温加热至水温上限。
关键词：太阳能 红外遥控 传感器 单片机

Design of intelligent solar water heater based on single chip microcomputer
ABSTRACT
Resources are the material basis of social economic development, economic development, can not be separated from the demand for resources. In nature, there are many resources are non renewable resources, but also in the pollution of the earth environment, when in use, human reproduction bearing material and environment foundation is facing severe challenges. Solar energy as an inexhaustible and renewable resources, has the advantages of environmental protection, safety and renewable utilization, should become the first choice for development and utilization of. In all solar energy equipment, solar water heater as a domestic product, in this regard, China has more than 29 years of technology accumulation, and now has a mature technology, has a great advantage. In the design of this intelligent solar water heater, this design uses infrared remote control, sensor, clock chip technology and MCU technology to realize the monitoring of solar water heater. The system adopts the DS18B20 temperature sensor which detects the temperature, the update time of the DS1302 chip, the measurement distance of the HC-SR04 ultrasonic sensor module, low loss, high performance STC89C52 chip. When the temperature of the night did not reach the upper limit of the water temperature, the microcontroller opens the relay, opens the auxiliary heating, and heats the water temperature to the upper limit of the water temperature.
Keywords: solar   infrared remote control  sensor  single chip


目  录
摘要    I
ABSTRACT    II
目  录    III
第一章 绪论    1
1.1课题概述和研究背景    1
1.1.1概述    1
1.1.2 研究背景    1
1.2课题研究内容    2
第二章 智能太阳能热水器的主要功能和方案设计    4
2.1主要功能和设计方案    4
2.1.1智能太阳能热水器的主要功能    4
2.1.2智能太阳能热水器的方案设计    4
2.2智能太阳能热水器的硬件设计框图    5
2.3器件选择    6
2.3.1控制芯片的选择    6
2.3.2温度传感器的选择    7
2.3.3时钟模块的选择    8
2.3.4 LCD液晶显示的选择    9
2.3.5 红外遥控的选择    9
2.3.6 超声波测距模块的选择    10
2.4本章小结    10
第三章 智能太阳能热水器的硬件电路设计    11
3.1智能太阳能热水器的硬件电路设计    11
3.2 单片机控制模块    11
3.3 DS1302时钟模块    12
3.4 LCD液晶显示    12
3.5 温度传感器    13
3.6 按键电路    14
3.7 水位检测电路    15
3.8 红外遥控    15
3.9 小结    16
第四章 智能太阳能热水器的软件设计    17
4.1软件流程设计    17
4.2总体程序流程设计    17
4.3单片机初始化流程    18
4.4扫描IO口    19
4.4.1按键检测及处理    19
4.4.2 温度读取程序    20
4.4.3 时钟芯片程序流程设计    20
4.4.4 超声波模块程序设计    21
4.4.5 红外遥控程序设计    22
4.5 LCD1602显示程序设计    22
4.6 小结    23
第五章 智能太阳能热水器的调试    24
5.1 软件仿真    24
5.2 硬件系统调试    24
5.2.1调试过程    24
5.2.2调试结果    26
5.2.3本设计存在的问题    27
结 语    28
参考文献    29
致  谢    32

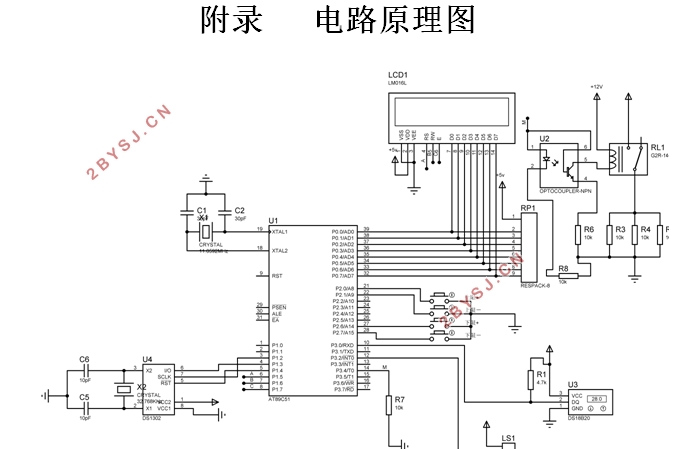

附录   电路原理图    33
