基于单片机新型家用防盗报警装置的设计

基于单片机新型家用防盗报警装置的设计(任务书,开题报告,论文11800字)
摘要
舒适、安全、智能化的居住环境成为未来家居发展方向，人们正在渐渐地进入到智能家居时代，并享受到智能家居所带来的生活便捷。智能防盗报警作为智能家居系统中的一部分，对提高居住者的舒适度起到十分重要的作用。该系统具备防盗功能，能够满足当下社会的需求，给使用者带来智能化防盗体验功能，提高了人们的生活质量。
此次毕业设计的任务是在现已相当普及的第二代电话通信网的基础上结合STC89C51单片机作为核心控制单元设计的一种新型家用防盗报警装置。该防盗报警装置可以一定程度上保障人民群众的生命财产安全和提高相关公安部门的工作效率，对于降低盗窃犯罪率是非常有意义的，因此设计一个具有远程报警功能的防盗装置是非常具有实用价值。新型防盗报警系统主要是由STC89C51单片机，门磁器，震动传感器，红外传感器，指示灯，蜂鸣器，GSM模块及LCD液晶显示模块组成。最为核心的部分就是单片机控制部分，可以说是整个防盗报警系统的大脑，它主要控制着外围传感器输入信号的检测，实现自动拨号发送报警信息以及相关警情状态的显示功能。
关键词：STC89C51  LCD1602  GSM  门磁  红外传感  振动传感

New single-chip design based on home burglar alarm device
Abstract
Comfortable, safe and intelligent living environment become the future development direction of home, people are gradually entering the era of smart home, smart home and enjoy the convenience brought about by life. Intelligent burglar alarm system, intelligent home as part of improving occupant comfort plays a very important role. The system has security features to meet the needs of contemporary society, to bring users the experience of intelligent anti-theft function, improve the quality of life.
The graduation project is a combination of tasks on the basis of second generation SCM STC89C51 telephone network is now quite popular on as a new home burglar alarm central control unit design. The anti-theft alarm system can guarantee a certain extent, people's life and property safety and improve the efficiency of the relevant departments of public security, reducing theft crime rate is very significant, so the design of anti-theft device has a remote alarm function is very practical value . New anti-theft alarm system is mainly composed of STC89C51 microcontroller, porcelain door, vibration sensors, infrared sensors, LED, buzzer, GSM module and LCD display module. SCM is the most central part of the control section can be said of the brain the whole anti-theft alarm system, which is mainly controlled peripheral detection signal of the sensor input, automatic dialing to send alarm information and associated alarm status display.
Key Words:STC89C51;LCD1602;GSM; Magnetic; Infrared sensor; Vibration sensing


目录
摘要    I
Abstract    II
第一章绪论    1
1.1  防盗报警的背景    1
1.2  研究现状    1
1.3  论文的内容安排    1
第二章系统方案分析与选择论证    3
2.1  系统方案设计    3
2.1.1  微处理器方案    3
2.1.2  报警模块方案    3
2.1.3  显示模块方案    4
2.1.4  状态指示模块方案    4
2.1.5无线通讯报警模块的选择    4
2.2  系统最终方案    5
2.3  软件开发环境    6
2.3.1 防盗报警系统设计    6
2.4  系统工作流程概述    7
第三章防盗报警系统的电路设计    8
3.1  STC89C51单片机主控系统电路设计    8
3.1.1  STC89C51单片机    8
3.1.2  时钟电路    9
3.1.3  复位电路    9
3.2  防盗报警模块    10
3.2.1  蜂鸣器报警模块电路    10
3.2.2  红外防盗模块电路    11
3.3  LED灯状态指示模块    12
3.3.1  LED灯状态指示模块电路    12
3.4  LCD1602显示模块    12
3.4.1  LCD1602特性    12
3.4.2  管脚接口说明    12
3.4.3  LCD1602的指令说明    13
3.4.4  LCD1602液晶显示电路    13
3.5 GSM通信模块    14
3.5.1  GSM通信模块    14
3.6 GSM短信收发程序设计    16
3.6.1 AT指令简介    16
3.6.2 串口通信程序设计    16
3.6.3 短信发送    17
第四章防盗报警系统Proteus仿真    19
4.1整体系统仿真    19
4.2 状态指示灯功能仿真    19
4.3 蜂鸣器报警功能仿真    20
4.4 LCD液晶显示功能仿真    20
第五章系统硬件设计与调试    22
5.1震动模块    22
5.2红外模块    22
5.3门磁模块    24
5.4 LCD1602显示屏模块简介    25
5.5 GSM通信模块的设计    29
5.6硬件整体焊接与调试    30
第六章总结    34
致谢    35
参考文献    36

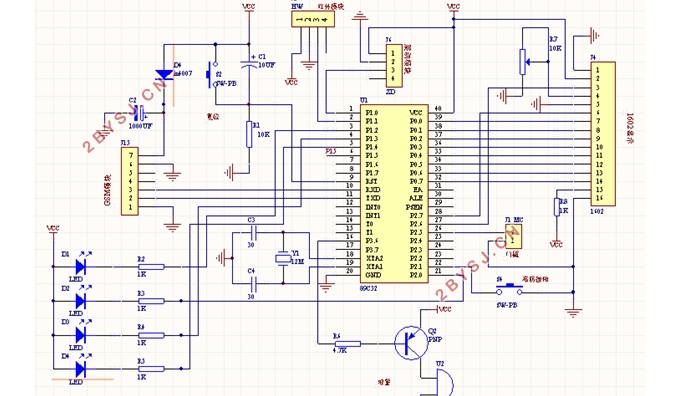

附录一 PCB原理图    38
附录二仿真原理图    39
附录三硬件实物图    40
附录四系统运行界面    41

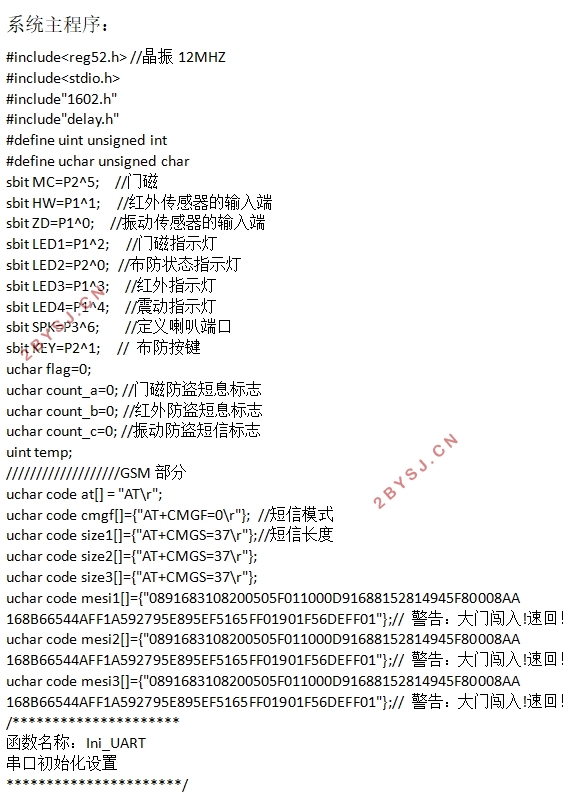

附录五程序代码    43
