基于STM32单片机的电子秤控制系统设计—系统原理图与PCB

基于STM32单片机的电子秤控制系统设计—系统原理图与PCB(论文10000字)
曹佳健
摘要：电子秤运算控制采用了结合现代法制电子传感器科学技术、电子技术和现代计算机科学技术一体化的电子传感器和称量运算控制装置,才能真正满足并有效地解决了现实生活中电子秤所提出的"快速、准确、连续、自动"称量的要求,同时有效地减少和消除了人为的误差,使之更好地符合现代法制工业计量管理和电子秤在工业生产管理过程中运算控制的实际应用和技术要求。
关键字：电子秤  计算机技术  传感器

电子秤重系统的整体设计方案
本次设计采用的是STM32F103C8T6芯片作为核心，通过OLED屏幕来显示数据信息，以按键的操作方式来控制电子秤，DS18B20用来作为温度传感器采集实时温度，该装置为指针式电子秤，通过压力传感器检测放置重物重量，压力传感器输出信号进过调理电路调理后送入 M0 芯片的内部 AD转换器。经过处理换算后，控制 M0 内部的 PWM 模块，按照舵机的驱动控制特性输出合适的 PWM 控制信号控制舵机转动，从而实现对重物质量的直观指示。


目录
1．绪论    2
1.1课题的来源研究的意义及目的    2
1.2技术的要求和主要工作    2
2．电子称重的整体设计方案    3
2.1电子秤重系统的整体设计方案    3
2.2系统基本功能及性能指标    3
2.3称重传感器的原理及使用    4
3．测量装置的软件及其优化    5
3.1 STM32核心部分    5
3.2 HX711芯片部分    7
3.3 OLED显示屏部分    8
3.4 A/D数据计算部分    9
4．系统原理图与PCB制作    10
4.1定义原理图外形和栅格参数    10

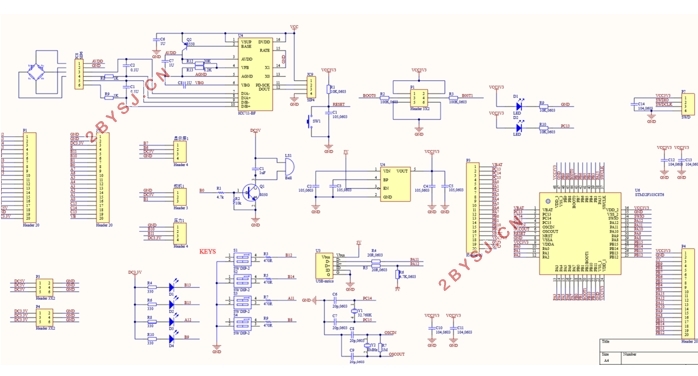

4.2原理图设计    11
4.2.1创建工程    11
4.2.2绘制元器件    12
4.2.3绘制原理图    13
4.3绘制PCB    15
4.3.1 PCB封装    15
4.3.2绘制PCB封装    15

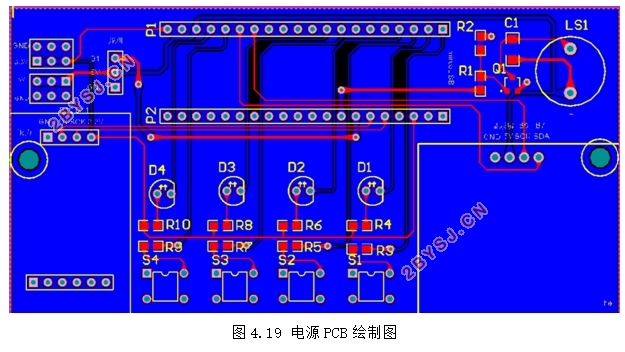

4.4 PCB图    18
4.4.1定义PCB的板框    18
4.4.2绘制PCB    18
5.调试    23
结论    26
致谢    27
参考文献    28
附录    29
