基于AT89C52的倒车防撞报警系统设计(附电路图,KEIL程序)
无需注册登录,支付后按照提示操作即可获取该资料.
基于AT89C52的倒车防撞报警系统设计(附电路图,KEIL程序)(论文9000字,keil源程序)
1.1 系统的功能及方案设计
在本次设计中,其系统整个框图如下图1-1所示。其主要的核心控制模块由单片机电路,按键电路、液晶显示模块、红外测距模块、蜂鸣器电路,模数转换电路等组成。主要工作原理,是利用单片机来控制红外测距模块,红外测距模块去检测汽车在倒车的过程中,其与障碍物的距离是否超过预设值,如果超过了就会发出报警声音,同时用户可以通过按键手动去修改报警的预设值。
在系统方案进行设计的过程中,在对各方面因素进行多方面的考虑之后。为了确保操作系统能够正常运行,在能够自由切换模式的同时尽可能降低系统站工作内存,这也是为了降低系统工作过程中功耗损失情况。通过选择低电压来进行系统的供电操作,选用单片机的设计,也是做好了在之后量产过程中的成本、功耗问题的考虑。整体上保证系统工作过程中,性能稳定、安全可靠,提高数据传输的能力,同时降低外界各项因素对系统正常运行可能造成的干扰。避免整个系统在正常运行工作过程中出现失误的情况。
目录
绪论 2
第1章系统方案设计 4
1.1 系统的功能及方案设计 4
1.2电源供电方案选择 4
1.3 显示方案选择 5
第2章硬件电路设计 6

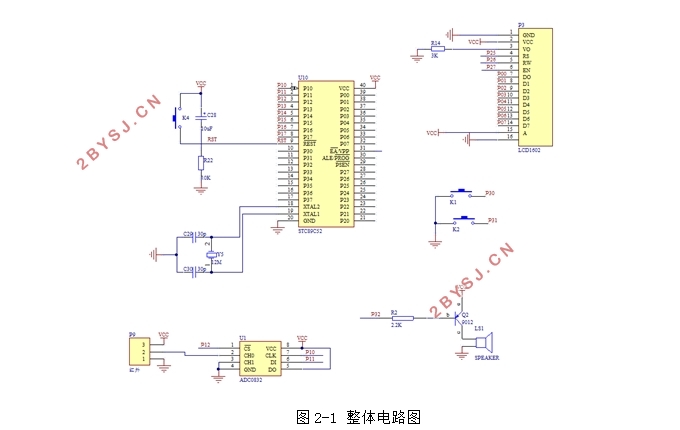

2.1硬件整体电路设计 6
2.2 主控制器电路设计 6
2.3显示电路 8
2.4红外测距模块 9
2.5按键模块 10
2.6报警模块 11
第3章软件设计 13
3.1 KEIL UVISION介绍 13
3.2 主程序设计 13
3.3红外测距程序设计 14
3.4显示程序设计 15
第4章实物调试 17
总结 19
参考文献 20
致谢 21
