基于单片机的均压均流测试系统的设计(附程序清单)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

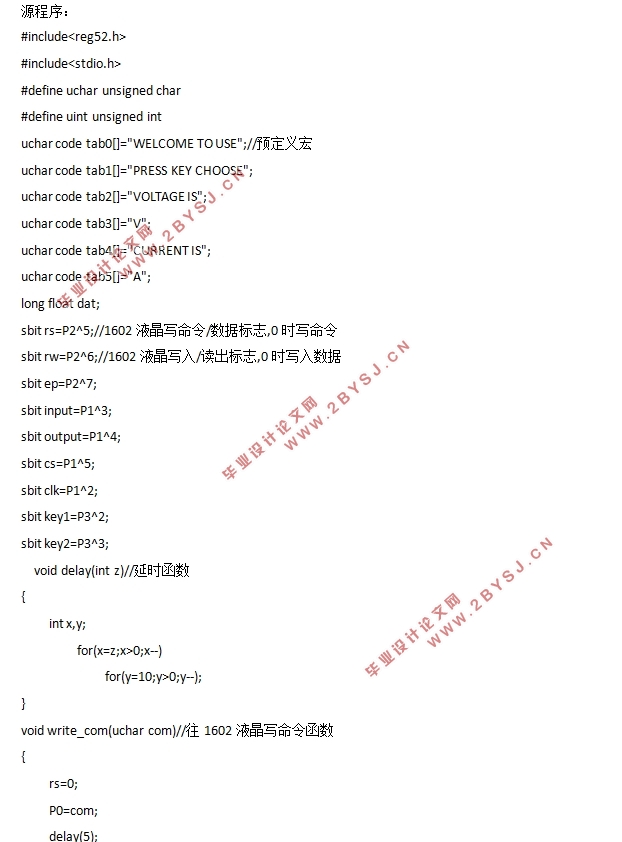

基于单片机的均压均流测试系统的设计(附程序清单)(任务书,开题报告,外文翻译,论文11000字,程序清单)
摘   要
电力机车一般都采用交流制供电,交流电从主变压器的牵引经过硅机组整流后,向牵引电动机集中供应直流电,使牵引电动机产生转矩驱动机车动轮转动,其中整流柜的性能直接影响电力机车的运行能力,而整流柜主整流组件容易出现击穿、烧损等故障,本文利用单片机设计一种对电力机车进行均压均流测试的系统,可以最大程度的避免整流柜的故障。
本文主要用单片机与模数转换芯片、显示芯片、按键等一起构建直流电压电流表测量整流后的直流电压电流。输入的直流电源首先经过转换电路,把电压电流转换到合适的范围,然后经过A/D转换送给单片机,再通过显示模块进行显示。整个系统包括4个模块:单片机系统模块,转换模块,显示模块以及按键选择模块。
本测试系统可通过按键选择测量一定范围的直流电压或直流电流,并用液晶显示结果。可以扩展的功能有:通信功能,即得到数据后,可以把数据传给PC或其他终端设备;错误显示,即无法测得数据时,显示出错的原因,比如超出范围。

关键词:单片机;电压电流;模数转换;液晶显示

Abstract
AC system power supply are generally used in electric locomotives.AC power from the
traction main transformer after silicon unit rectifier to the traction motor centralized supply direct current,the traction motor generates torque driving the locomotive driving wheel rotation,rectifier cabinet directly affects the performance of electric locomotive ability to run and the main rectifier cabinet rectifier assembly prone to breakdown,burning and other faults,can take advantage of MCU design an electric locomotive system were equalizing flow tests,it minimizes the rectifier cabinet failure.
The DC voltage current meter to measure the DC voltage and current includes the MCU and the analog digital conversion chip,the display chip,the key and so on .The voltage and current is turned to the appropriate range first by the conversion circuit,and then is displayed by the display module controlled by the microcontroller.The whole system consists of 4 modules:single chip microcomputer system module,conversion module,display module and key selection module.
The design can achieve the function by choosing a certain range of voltage or DC current through the button switch,and the results can be displayed by liquid crystal.The function can be extended,for example:communication function,that is,data can be passed to the PC or others;error display,when the data can not be measured the reasons will be displayed,such as beyond the scope.

Key Words:single chip microcomputer;voltage and current;Analog-to-digital conversion;LCD


基于单片机的均压均流测试系统的设计(附程序清单)
基于单片机的均压均流测试系统的设计(附程序清单)


目  录
摘   要    I
Abstract    II
第1章 绪论    1
1.1 均压均流测试    1
1.2 数字电压表    1
1.3 论文主要内容    2
第2章 系统方案的选择    3
2.1 功能要求    3
2.2 系统的总体方案    3
2.3 各模块方案选择    4
2.3.1 单片机系统模块    4
2.3.2 转换模块    9
2.3.3 显示模块    10
2.3.4 按键选择模块    12
第3章 系统硬件电路设计    13
3.1 系统的硬件组成    13
3.2 主要电路单元    13
3.2.1 单片机系统    13
3.2.2 转换电路    14
3.2.3 1602液晶显示    17
3.2.4 按键选择    18
第4章 系统软件设计    19
4.1 软件的总体设计原理    19
4.2 各部分程序原理    19
4.2.1 1602液晶    19
4.2.2 A/D转换    20
4.2.3 电压电流数值处理    20
4.2.4 显示    21
4.2.5 按键选择    21
第5章 系统仿真调试    23
5.1 调试与测试    23
5.2 性能分析    24
第6章 结论    25
参考文献    26
致    谢    27
