基于单片机的干式变压器智能温度控制器的设计
无需注册登录,支付后按照提示操作即可获取该资料.
基于单片机的干式变压器智能温度控制器的设计(论文13000字,外文翻译)
摘要:在干式变压器中,温度作为一个重要的参数,影响着变压器运行的安全与稳定,所以本系统完成了干式变压器智能温度控制器的设计,构建了一个集测温、显示、报警、故障处理于一体的温控器系统。该系统选用PT100温度传感器对干式变压器绕组温度进行测量采样,配合单片机STC89C52RC,通过继电器控制风机启停进行紧急降温,并实现实时动态显示三相绕组温度、超温报警、超高温跳闸等功能,通过对电路进行仿真测试所有功能正常后对电路进行焊接操作,最终实现了一个完整的基于单片机的干式变压器智能温度控制器系统。
关键词:干式变压器;温度控制;单片机;Pt100温度传感器
Design and Realization of Dry-type Transformer Intelligent Temperature Controller Based on Single Chip Microcomputer
Abstract:In the dry-type transformer, the temperature as an important parameter affects the safety and stability of the transformer operation, so the system has completed the design of the dry-type transformer intelligent temperature controller, and built a set of temperature measurement, display, alarm, fault handling In one of the thermostat system. The system uses PT100 temperature sensor to measure dry-type transformer winding temperature sampling, with the microcontroller STC89C52RC, through the relay control fan start and stop for emergency cooling, and real-time dynamic display three-phase winding temperature, over-temperature alarm, ultra-high temperature trip function, After the circuit was simulated and tested, all functions were normal and the circuit was soldered. Finally, a complete dry-type transformer intelligent temperature controller system based on single-chip microcomputer was realized.
Key words:Dry type transformer;Temperature control;MCU;Pt100 temperature sensor
目录
1绪论 1
1.1 课题研究背景 1
1.2国内外研究现状 1
1.3课题研究意义 2
1.4 论文结构 2
2 系统总体设计 2

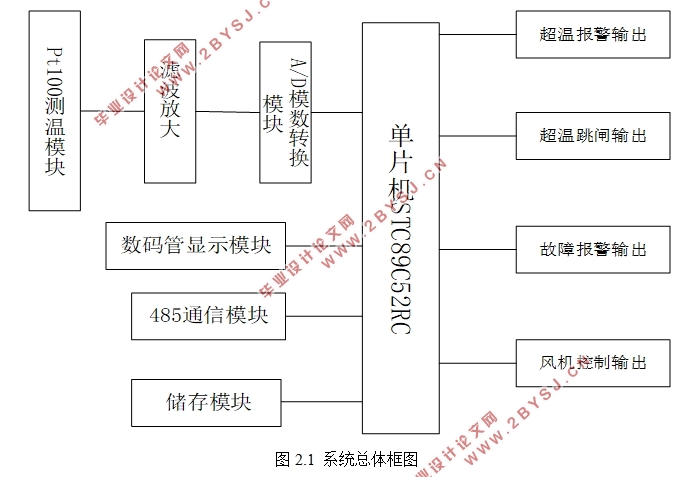

2.1 总体结构与功能设计 2
2.2 温度测量方案设计 3
2.3 串口通信方案选择 4
2.3.1 485多机通信原理 4
2.3.2 485通信RTU通讯协议 4
3 硬件电路 5
3.1 系统硬件结构图 5
3.2 主控单片机系统 6
3.2.1 电源电路 7
3.2.2 复位电路 7
3.2.3 晶振电路 8
3.3 测温模块 8
3.4 显示电路模块 9
3.5 AD模数转换模块 10
3.6 继电器控制模块 12
3.7 存储模块 13
4 软件部分 14
4.1 系统主程序的设计 14
4.1.1 开发调试环境 14
4.1.2 软件主程序的设计 15
4.2 温度采集判断模块设计 16
4.3 数码管显示模块 17
4.4 按键监测程序设计 18
5 系统仿真与测试 19
5.1 系统仿真 19
5.2 系统测试 21
6 总结与展望 23
6.1总结 23
6.2 展望 24
参考文献 24
致谢 26
